Trong công nghiệp chế tạo máy, có nhiều loại dao cắt được sử dụng trong gia công cơ khí có loại đơn giản chỉ có một phần cắt như dao tiện; có loại phức tạp gồm nhiều phần cắt như dao phay, dao chuốt,…Để tìm hiểu rõ hơn về dao tiện CNC thì cùng tham khảo bài viết dưới đây nhé.
Về dao cắt của tất cả các loại dụng cụ về cơ bản giống nhau và giống với dao cắt đơn ( dao tiện). Do đó, về hình học, chỉ cần khảo sát cho dao cắt như dao tiện.

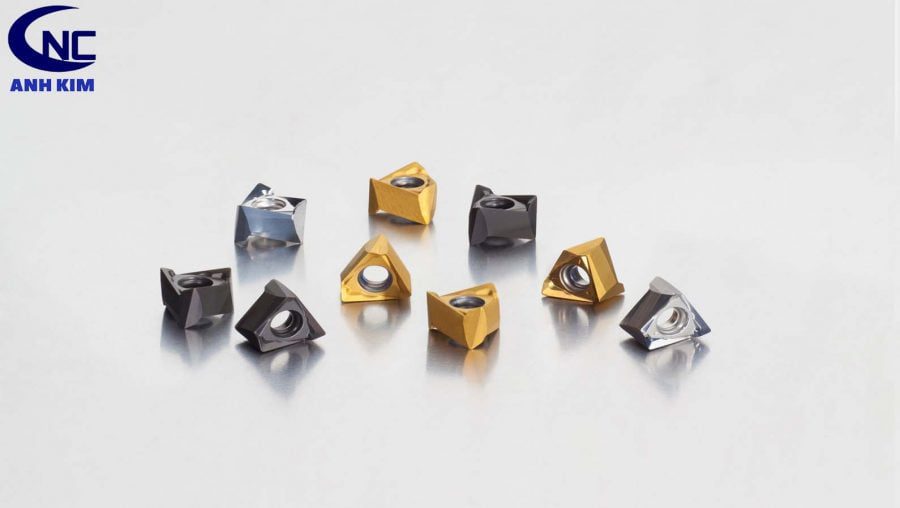

1. Dao tiện CNC là gì ?
a) Cấu tạo của dao gồm có đầu dao và thân dao
Thân dao tiện dùng để kẹp dao trên bàn dao của máy. Thân dao tiện dao gồm chiều cao (h), chiều rộng (B) và chiêu dài (L). Đôi khi dùng thân dao có tiết diện tròn.
Đầu dao tiện được hình thành do mài và gồm có: Mặt trước, mặt sau, lưỡi cắt và mũi dao
+Mặt trước là mặt theo do phoi thoát ra trong quá trình cất.
+Mặt sau là mặt đối diện với bề mặt đang gia công của chi tiết. Người ta phân biệt mặt sau chính 2 và mặt sau phụ 3.
+Mũi dao 4 là chỗ nồi tiẽp giữa, lười cất chính và lưỡi cắt phụ.
+Lưỡi cắt là giao tuyến của mặt trước và mặt sau. Người ta cũng chia ra hai loại: lưỡi cắt chính và lưỡi cắt phụ.
- lưỡi cắt chính 6 là giao tuyến của mặt trước và mặt sau chính, giữ nhiệm vụ chủ yếu trong quá trình cắt.
- lưỡi cắt phụ 5 là giao tuyến của mặt trước và mặt sau phụ.
Khảo sát thành phần kết cấu của dao tiện, các bề mặt chi tiết khi tiếp xúc với dụng cụ được định nghĩa như sau:
– Bề mặt chi tiết đã gia công (mặt E).
– Bề mặt đang gia công (mặt C).
– Bề mặt chưa gia công (đợi gia công) (mặt F).
2. Các thông số hình học của dao tiện
Các góc chính của dao được đo trong mặt cắt chính, là mặt phẳng thẳng góc với hình chiếu của lưỡi cắt chính trên mặt phẳng đáy:
-Góc sau chính α, là góc giữa mặt cắt và mặt sau chính của dao tại điểm kê lưỡi cắt chính. Cần có góc sau để giảm ma sát giữa mặt sau của dao và mặt của chi tiết gia công. Góc sau thường lấy trong khoảng 2-12°.
-Góc sắc β, là góc giữa mặt trước và mặt sau chính của dao. Độ bền phần làm việc của dao phụ thuộc vào góc này.
-Góc trước γ, là góc giữa mặt trước của dao và mặt phẳng vuông góc với mặt phẳng cắt đi qua lưỡi cắt chính của dao. Góc này cần có để giảm lực cắt, đồng thời giảm ma sát giữa phoi và mặt trước của dao. Khi gia công kim loại dẻo, góc γ lấy trong khoảng 10-20° hoặc lớn hơn. Khi gia công thép, đặc biệt khi dao làm bằng hợp kim cứng, góc γ lấy gần bằng không hoặc lấy trị số âm. còn khi gia công bằng các dao định hình (dao tiện định hình, dao phay định hình, dao phay ren, dụng cụ cắt răng, V. V.) góc trước γ phải bằng không hoặc rất nhỏ (từ 2 đến 4°).
-Góc cắt δ , là góc giữa mặt trước của dao và mặt phẳng cắt.
-Các góc phụ của dao α1, β1 và δ1 đo trong mặt cắt phụ và cũng được xác định tương tự như các góc chính của dao
-Các góc nghiêng đo trong mặt phẳng dày.
-Góc nghiêng chính φ, là góc giữa hình chiếu của lưỡi cắt chính trên mặt đáy và chiều chạy dao.
-Góc nghiêng phụ φ1 là góc giữa hình chiếu của lưỡi cắt phụ trên mặt đáy và chiều ngược với phương chạy dao.
-Góc mũi dao ε, là góc giữa các hình chiếu của lưỡi cắt chính và phụ trên mặt phẳng đáy.
Thông số hình học (các góc mài sắc) của bất cứ dụng cụ cắt gọt nào (dao phay, mũi khoan, mũi dao, V. . V.) đều được xác định tương tự như dao tiện
