- Thương hiệu: ECHAIN-TAIWAN.
- Vật liệu: Carbide – hợp kim cứng gồm kim loại và cacbon.
- Mã sản phẩm: MUH-IPM 3000L
- Đường kính cắt (DC) : Ø4 – Ø16.
- Góc xoắn 42° và 45°.
- Số me cắt: 3 me phân chia không đều.
- Lớp phủ: TiSin
- Vật liệu gia công: thép carbon và thép hợp kim độ cứng nhỏ hơn 55HRC.
- Ứng dụng: phay cạnh, phay rãnh.
Đặc điểm:
- Lưỡi cắt đặc biệt với góc chia và góc xoắn không bằng nhau.
- Sự phân chia không đồng đều tạo điều kiện cho khả năng chống sốc gia công tốc độ cao.
- Góc xoắn không bằng nhau tạo điều kiện gia công tốc độ cao chống sứt mẻ.
- Thay đổi tốc độ tiến dao mỗi cạnh cắt để phay với dạng sóng mỗi cạnh không giống nhau.
- Nó có thể làm giảm hoặc tránh hiệu quả kiểu rung cắt khi dao đang phay mặt bên.
- Mang đến các bề mặt gia công chất lượng cao và cải thiện tuổi thọ của dụng cụ.
- Thiết kế rãnh hình chữ U đặc biệt, giúp loại bỏ phoi tốt trong quá trình phay hướng thẳng xuống.

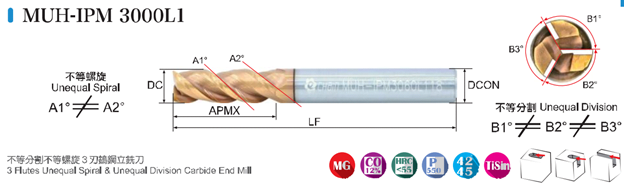

Bảng tra thông số kỹ thuật chi tiết, trong đó:
- Model No: mã sản phẩm.
- DC: Đường kính lưỡi cắt (mm).
- APMX: Chiều sâu cắt tối đa (mm).
- DCON: Đường kính cán (mm)
- LF: Chiều dài dao phay (mm).
| Model No | Stock | Diameter (d) | Flute length (L1) | Shank Dia (D) | O.A.L. (L) |
|---|---|---|---|---|---|
| MUH-IPM3040L112 | 4 | 12 | 4 | 50 | |
| MUH-IPM3040L112D6 | 4 | 12 | 6 | 50 | |
| MUH-IPM3050L115 | 5 | 15 | 6 | 50 | |
| MUH-IPM3060L118 | 6 | 18 | 6 | 50 | |
| MUH-IPM3080L124 | 8 | 24 | 8 | 60 | |
| MUH-IPM3100L130 | 10 | 30 | 10 | 75 | |
| MUH-IPM3120L136 | 12 | 36 | 12 | 75 | |
| MUH-IPM3160L148 | 16 | 48 | 16 | 100 |
