CHIP TIỆN TNMG160408-BR AKP40PVD | DIAK TOOLS

Mã sản phẩm: 14814 | Thương hiệu: Diak tools

Liên hệ

TNMG160408-BR AKP40PVD của DIAK Tools là mảnh tiện carbide dạng tam giác 60°, thuộc dòng insert âm TNMG1604. Sản phẩm có thiết kế hai mặt với 6 cạnh cắt, bán kính mũi R0.8 mm, phù hợp sử dụng cùng cán dao MTJNR/L / MTUNR/L hoặc mã WTJNR có seat tương thích TNMG1604.

Mô tả sản phẩm

Chip tiện TNMG160408-BR AKP40PVD của DIAK TOOLS là dòng chip tiện carbide dạng tam giác 60 độ, thuộc nhóm insert âm TNMG1604. Sản phẩm có thiết kế hai mặt với 6 cạnh cắt, bán kính mũi R0.8 mm và hình bẻ phoi BR, phù hợp sử dụng cùng cán dao tiện ngoài mã WTJNR hoặc MTJNR/L / MTUNR/L trong các nguyên công tiện CNC.

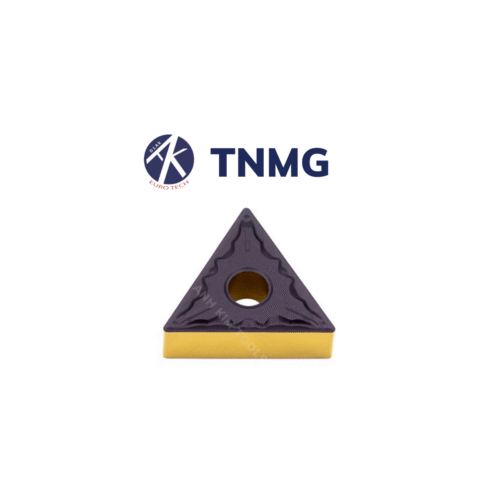

Chip tiện TNMG160408-BR AKP40PVD
Chip tiện TNMG160408-BR AKP40PVD

Giới thiệu chip tiện TNMG160408-BR AKP40PVD của DIAK TOOLS

Mã sản phẩm: TNMG160408-BR AKP40PVD

Dòng chip: TNMG1604

Loại chip: Chip tiện carbide

Hình dạng: Tam giác 60 độ

Kiểu insert: Negative insert (insert âm)

Thiết kế: Hai mặt, 6 cạnh cắt

Góc sau: 0 độ

Bán kính mũi: R0.8 mm

Hình học bẻ phoi: BR

Grade: AKP40PVD

Cán dao phù hợp: Cán dao tiện ngoài mã WTJNR hoặc WTEN có seat tương thích TNMG1604

Thông số kỹ thuật TNMG160408-BR AKP40PVD

Thông số

Giá trị

Mã chip

TNMG160408-BR

Grade DIAK Tools

AKP40PVD

IC

9.525 mm

S

4.76 mm

L

16.5 mm

Ød

3.81 mm

R (RE)

0.8 mm

Góc mũi

60°

Góc sau (AN)

0°

Số cạnh cắt

6

Hình học bẻ phoi

BR

Trong đó:

IC = 9.525 mm: đường kính vòng tròn nội tiếp của chip.

S = 4.76 mm: độ dày của chip.

L = 16.5 mm: chiều dài cạnh cắt danh nghĩa.

Ød = 3.81 mm: đường kính lỗ tâm của chip.

R = 0.8 mm: bán kính góc mũi cắt.

60°: góc hình học của insert dạng tam giác.

AN = 0°: góc sau của insert âm.

BR: ký hiệu hình học bẻ phoi của sản phẩm DIAK Tools.

AKP40PVD: mã grade của chip tiện DIAK Tools.

Ứng dụng của chip TNMG160408-BR

Chip tiện TNMG160408-BR AKP40PVD được sử dụng trong các nguyên công tiện trên máy CNC, bao gồm tiện ngoài, tiện mặt đầu và những nguyên công sử dụng cán dao tương thích chuẩn TNMG1604.

Thiết kế insert âm dạng tam giác 60 độ với góc sau 0 độ cho phép sử dụng cả hai mặt chip. Tổng cộng 6 cạnh cắt giúp tận dụng nhiều lưỡi cắt trên cùng một mảnh, góp phần tối ưu chi phí sử dụng dao cụ trong quá trình gia công.

Với bán kính mũi R0.8 mm, chip phù hợp cho các nguyên công tiện thông dụng khi lựa chọn lượng chạy dao và chiều sâu cắt thích hợp. Bán kính mũi này hỗ trợ duy trì độ bền của góc vát và chất lượng bề mặt tuỳ thuộc vào điều kiện gia công thực tế.

Hình học bẻ phoi BR, được thiết kế để hỗ trợ quá trình hình thành và kiểm soát phoi. Hiệu quả bẻ phoi cần được đánh giá theo vật liệu phôi và các thông số cắt thực tế.

Với kích thước chuẩn TNMG1604, sản phẩm có thể kết hợp với cán dao tiện thuộc hệ MTJNR/L / MTUNR/L hoặc mã WTJNR, với điều kiện cán dao được thiết kế cho đúng kích thước insert TNMG1604.

Lưu ý thông tin trên chỉ mang tính chất tham khảo. Việc lựa chọn chip phù hợp cần dựa trên nhu cầu gia công, vật liệu gia công và loại cán dao sử dụng. Liên hệ CNC Ánh Kim để được tư vấn và lựa chọn chip phù hợp với nhu cầu.

Về thương hiệu DIAK TOOLS

DIAK TOOLS là thương hiệu độc quyền tại Việt Nam được CNC Ánh Kim phân phối toàn cầu, với danh mục sản phẩm phục vụ nhiều nhu cầu gia công CNC từ phay, tiện đến các nguyên công gia công cơ khí khác. Liên hệ với chúng tôi để được tư vấn lựa chọn mảnh chip phù hợp với nhu cầu gia công thực tế với chi phí tối ưu nhất.


CNC Ánh Kim – Nhà cung ứng dụng cụ tiêu hao dành cho máy CNC, luôn sẵn sàng đón đầu xu hướng công nghệ, sẵn sàng phục vụ quý khách hàng.

CÔNG TY TNHH TM – DV C.N.C ÁNH KIM

Địa chỉ: 1737/7/3/18 Quốc Lộ 1A, KP2, P.Tân Thới Hiệp, Q12,TP.HCM

MST: 3702178984

Hotline: 0886113609

Email: tapdoananhkim@gmail.com
