APMT1604PDER-J2 ECM100 là chip thuộc dòng APMT của Echaintool, có bán kính góc R0.8 mm, chiều dài 17.25 mm và độ dày 4.76 mm. Sản phẩm sử dụng grade ECM100 thuộc nhóm ISO P, phù hợp lựa chọn cho gia công thép và được sử dụng cùng các hệ dao phay vai hoặc dao phay mặt gắn chip tương thích trong gia công CNC.
Giới thiệu về chip APMT1604PDER-J2 ECM100 của ECHAINTOOLS
APMT1604PDER-J2 ECM100 thuộc dòng APMT1604 của Echaintool. Theo danh mục chính thức của hãng, APMT được xếp trong nhóm Milling Insert, tức dòng chip dùng cho các nguyên công phay CNC.
Mã APMT1604PDER-J2 có bán kính góc R0.8 mm, chiều dài 17.25 mm, chiều rộng 9.25 mm, độ dày 4.76 mm và đường kính lỗ tâm 4.4 mm.
Phiên bản này sử dụng grade ECM100 nằm trong nhóm ISO P, tương ứng với nhóm vật liệu thép.
Thông số kỹ thuật chip APMT1604PDER-J2 ECM100

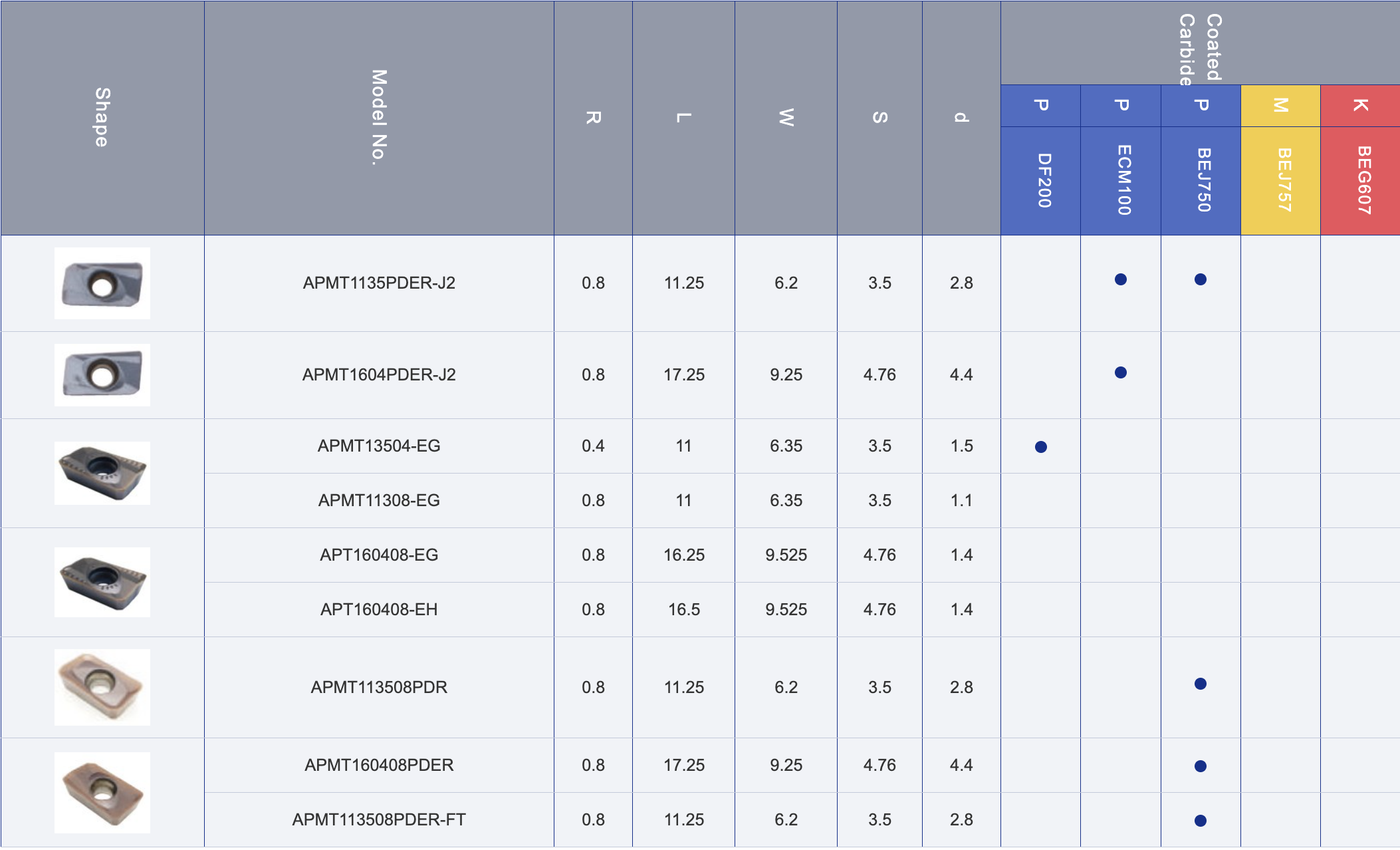

Theo bảng thông số chính thức của Echaintool, mã APMT1604PDER-J2 có các kích thước như sau:
|
Thông số |
Kích thước |
|
Mã sản phẩm |
APMT1604PDER-J2 |
|
Grade |
ECM100 |
|
R |
0.8 mm |
|
L |
17.25 mm |
|
W |
9.25 mm |
|
S |
4.76 mm |
|
d |
4.4 mm |

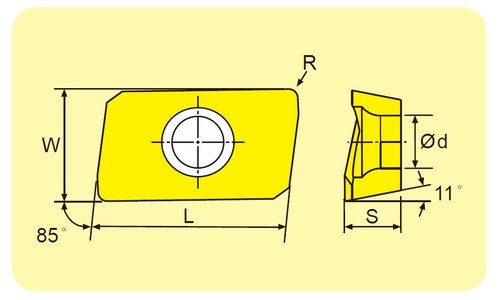

Trong đó:
R = 0.8 mm: bán kính góc của chip.
L = 17.25 mm: chiều dài chip.
W = 9.25 mm: chiều rộng chip.
S = 4.76 mm: độ dày chip.
d = 4.4 mm: đường kính lỗ tâm.
Các kích thước trên cần được đối chiếu với đài dao hoặc cán dao đang sử dụng để đảm bảo chip tương thích với hệ thống dao.
Grade chip APMT1604PDER-J2 ECM100 của Echaintools
Với mã sản phẩm này có thể xác định các đặc điểm chính gồm:
- APMT1604PDER-J2: mã hình học của chip
- R0.8 mm: bán kính góc
- L 17.25 mm: chiều dài
- W 9.25 mm: chiều rộng
- S 4.76 mm: độ dày
- d 4.4 mm: đường kính lỗ tâm
- ECM100: grade thuộc nhóm ISO P
- Vật liệu gia công chính: thép
Khi lựa chọn APMT1604PDER-J2 ECM100, cần kết hợp loại thép cụ thể, chế độ cắt, độ ổn định của máy và hệ dao để đạt hiệu quả gia công phù hợp.
Về thương hiệu CNC Ánh Kim x Echain
Echaintools là thương hiệu dao cụ đến từ Đài Loan (Taiwan), cung cấp nhiều nhóm sản phẩm phục vụ gia công cơ khí như cán dao tiện, cán dao móc lỗ dao cắt rãnh, dao tiện ren, mũi khoan gắn mảnh, dao phay, dao phay hợp kim và các loại insert.
CNC Ánh Kim là đơn vị cung cấp độc quyền dao phay Echain tại Việt Nam. Đồng thời chúng tôi còn là đại lý cung cấp đa dạng sản phẩm Echain nổi bật như dòng cán dao, mảnh insert… Liên hệ với chúng tôi để được tư vấn lựa chọn mảnh chip phù hợp với nhu cầu gia công thực tế với chi phí tối ưu nhất.
CNC Ánh Kim – Nhà cung ứng dụng cụ tiêu hao dành cho máy CNC, luôn sẵn sàng đón đầu xu hướng công nghệ, sẵn sàng phục vụ quý khách hàng.
