Chip tiện TNMG160408R-IE ECP300 là chip tiện âm thuộc dòng TNMG1604 của Echaintools, có kích thước IC 9.525 mm, độ dày 4.76 mm và bán kính mũi R0.8 mm. Sản phẩm sử dụng grade ECP300 thuộc nhóm ISO P, phù hợp chủ yếu cho các ứng dụng gia công thép. Các nhóm cán dao thường dùng gồm MTJNR/MTJNL, MTENN, MTQNR/MTQNL, nếu tiện lỗ có thể dùng dòng ETLNR/ETLNL16.

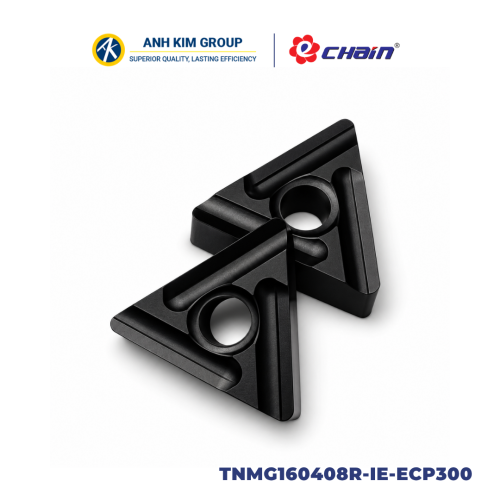

Giới thiệu về chip tiện TNMG160408R-IE ECP300 của ECHAINTOOLS
TNMG160408R-IE ECP300 là một trong các mã chip thuộc dòng TNMG1604 của Echaintools, được xếp vào nhóm negative turning insert, tức là chip tiện âm sử dụng trong các nguyên công tiện CNC.
Mã TNMG160408R-IE có bán kính mũi R0.8 mm và là phiên bản ký hiệu R của kiểu IE. Sử dụng grade ECP300, là một trong các grade dùng cho nhóm vật liệu thép, thuộc hệ grade ISO P của hãng.

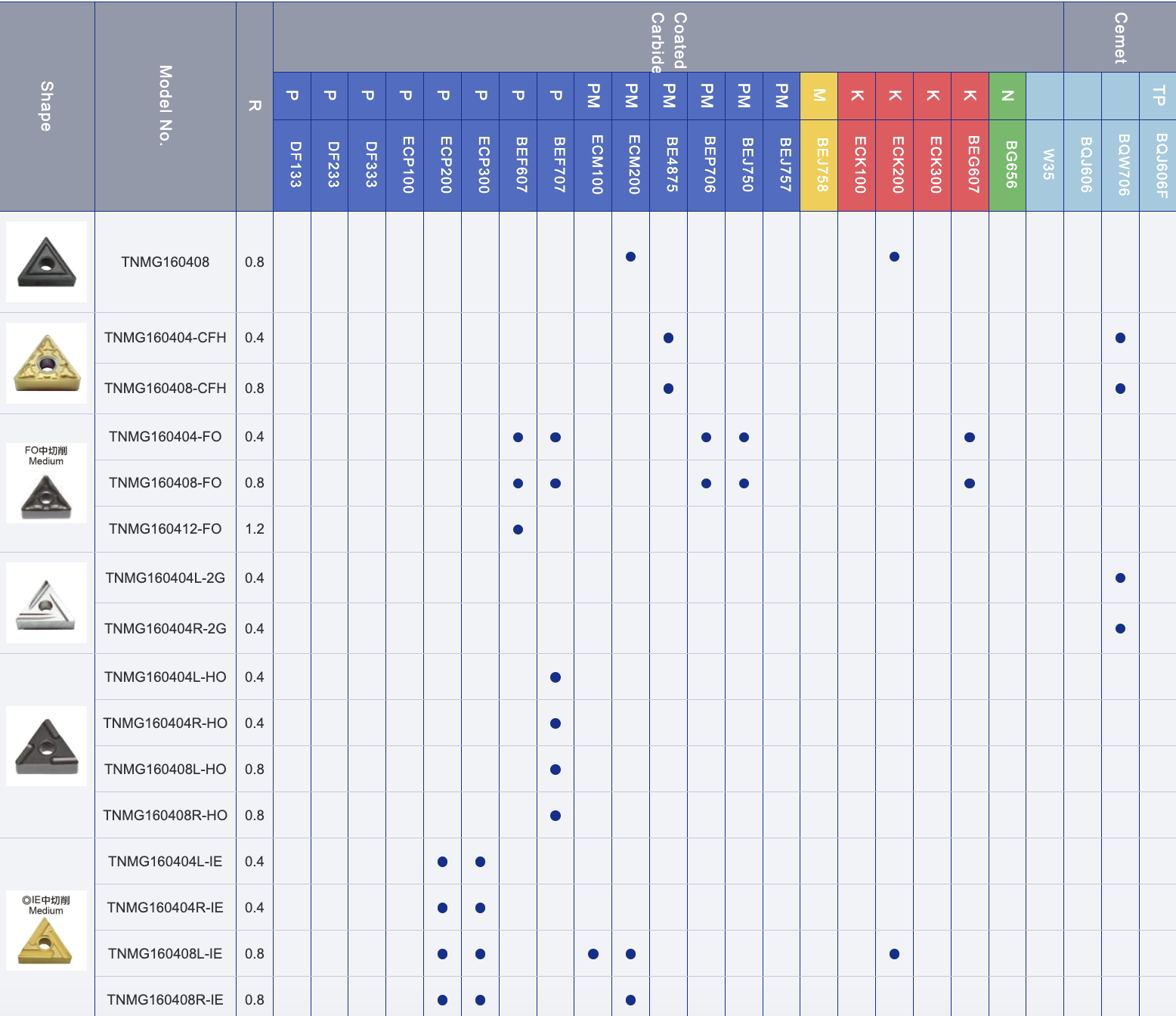

Thông số kỹ thuật chip tiện TNMG160408R-IE ECP300
Theo bảng thông số chính thức, dòng TNMG1604 có kích thước cơ bản và mã TNMG160408R-IE có bán kính mũi như sau:
|
Thông số |
Kích thước |
|
Mã sản phẩm |
TNMG160408R-IE |
|
Grade |
ECP300 |
|
L |
16.5 mm |
|
IC |
9.525 mm |
|
S |
4.76 mm |
|
Ød |
3.81 mm |
|
R |
0.8 mm |

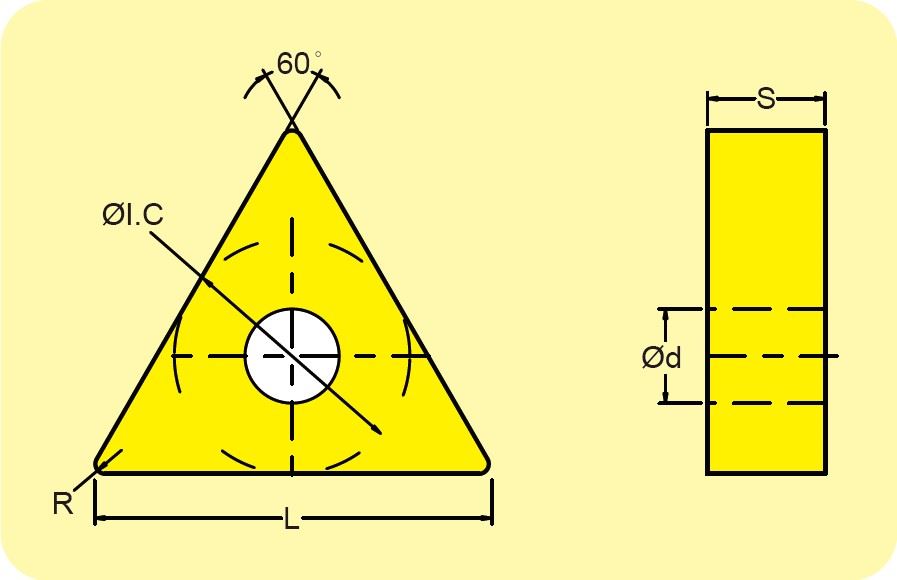

Trong đó:
L = 16.5 mm: chiều dài của chip.
IC = 9.525 mm: đường kính vòng tròn nội tiếp.
S = 4.76 mm: độ dày của chip.
Ød = 3.81 mm: đường kính lỗ tâm.
R = 0.8 mm: bán kính góc mũi của mã TNMG160408R-IE.
Grade chip tiện TNMG160408R-IE ECP300 của Echaintools
ECP300 là grade carbide coated thuộc hệ grade tiện của Echaintools. ECP300 nằm trong nhóm ISO P, được khuyến nghị cho các ứng dụng gia công thép.
Với mã TNMG160408R-IE ECP300, xác định các đặc điểm chính gồm:
- TNMG1604: dòng chip tiện âm
- 160408: bán kính mũi R0.8 mm
- R-IE: biến thể hình học/chipbreaker theo ký hiệu của Echaintool
- ECP300: grade thuộc nhóm ISO P
- Vật liệu gia công chính: Thép
Lưu ý thông tin trên chỉ mang tính chất tham khảo chung. Khi lựa chọn mã chip tiện này cần kết hợp loại thép cụ thể, độ cứng vật liệu, tốc độ cắt, lượng chạy dao, chiều sâu cắt và điều kiện máy cnc để lựa chọn chế độ gia công phù hợp.
