CHIP TIỆN 16IR-A60 AKP20PVD | DIAK TOOLS

Mã sản phẩm: 14867 | Thương hiệu: Diak tools

Liên hệ

Chip tiện 16IR-A60 AKP20PVD của DIAK Tools là dòng chip tiện ren trong, sử dụng cho biên dạng ren 60° với dải bước ren 0.5-1.5 mm. Sản phẩm phù hợp với cán dao tiện ren trong ký hiệu SIR hoặc SINR

Mô tả sản phẩm

Chip tiện 16IR-A60 AKP20PVD của DIAK TOOLS là dòng chip tiện ren trong, thiết kế cho biên dạng ren 60 độ với dải bước ren từ 0.5-1.5 mm. Sản phẩm phù hợp sử dụng cùng cán dao tiện ren trong có ký hiệu SIR hoặc SINR tương thích với insert 16IR trong các nguyên công tiện ren CNC.

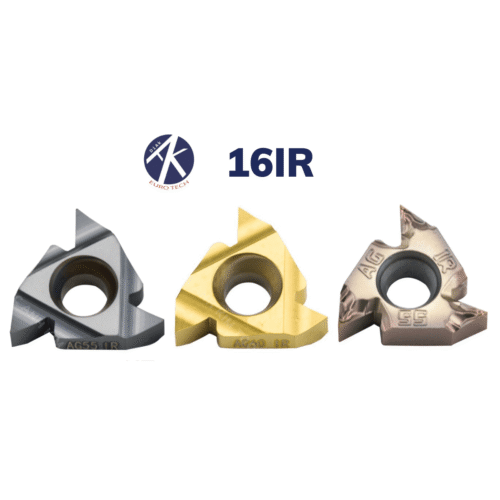

Chip tiện 16IR-A60 AKP20PVD
Chip tiện 16IR-A60 AKP20PVD

Giới thiệu chip tiện 16IR-A60 AKP20PVD của DIAK TOOLS

Mã sản phẩm: 16IR-A60 AKP20PVD

Type: 16IRA60

Dòng chip: chip tiện ren

Kiểu gia công: tiện ren trong

Biên dạng ren: 60 độ

Dải bước ren: 0.5-1.5 mm

Pitch/Inch: 48-16 TPI

Grade: AKP20PVD

Cán dao phù hợp: phù hợp với cán dao tiện ren trong ký hiệu SIR hoặc SINR với insert 16IR

Thông số kỹ thuật 16IR-A60 AKP20PVD

Thông số

Giá trị

Type

16IRA60

Range of Thread Pitch

0.5–1.5 mm

Pitch/Inch

48–16 TPI

IC

9.525 mm

S

3.52 mm

X

0.9 mm

Y

0.8 mm

Grade

AKP20PVD

Trong đó:

IC = 9.525 mm: đường kính vòng tròn nội tiếp của chip.

S = 3.52 mm: độ dày của chip.

X = 0.9 mm: kích thước đầu cắt theo phương X trên biên dạng insert.

Y = 0.8 mm: kích thước đầu cắt theo phương Y trên biên dạng insert.

Range of Thread Pitch = 0.5–1.5 mm: dải bước ren mà chip đáp ứng.

Pitch/Inch = 48–16 TPI: dải số vòng ren trên mỗi inch.

Thông số của mảnh insert 16IR-A60 AKP20PVD của DIAK TOOLS
Thông số của mảnh insert 16IR-A60 AKP20PVD của DIAK TOOLS

Ứng dụng của chip 16IR-A60

Chip tiện 16IR-A60 AKP20PVD được sử dụng cho các nguyên công tiện ren trong với biên dạng ren 60 độ, đáp ứng dải bước ren từ 0.5-1.5 mm, tương ứng 48-16 TPI.

Thiết kế 16IR phù hợp lắp trên cán dao có ký hiệu SIR hoặc SINR tiện ren trong tương thích insert 16IR. Khi lựa chọn cán dao, cần kiểm tra đúng chuẩn gá insert, kích thước cán và không gian gia công bên trong lỗ để đảm bảo khả năng ghép phù hợp.

Với dải bước ren tương đối nhỏ, 16IR-A60 phù hợp cho các nguyên công cần gia công ren trong theo đúng biên dạng và kích thước ren yêu cầu trên máy tiện CNC.

Lưu ý thông tin trên chỉ mang tính chất tham khảo. Việc lựa chọn chip phù hợp cần dựa trên nhu cầu gia công, vật liệu gia công và loại cán dao sử dụng. Liên hệ CNC Ánh Kim để được tư vấn và lựa chọn chip phù hợp với nhu cầu.

Về thương hiệu DIAK TOOLS

DIAK TOOLS là thương hiệu độc quyền tại Việt Nam được CNC Ánh Kim phân phối toàn cầu, với danh mục sản phẩm phục vụ nhiều nhu cầu gia công CNC từ phay, tiện đến các nguyên công gia công cơ khí khác. Liên hệ với chúng tôi để được tư vấn lựa chọn mảnh chip phù hợp với nhu cầu gia công thực tế với chi phí tối ưu nhất.


CNC Ánh Kim – Nhà cung ứng dụng cụ tiêu hao dành cho máy CNC, luôn sẵn sàng đón đầu xu hướng công nghệ, sẵn sàng phục vụ quý khách hàng.

CNC ANH KIM TRADING & SERVICE COMPANY CO.LTD

1737/7/3/18, National Highway 1A, Quarter 2, Tan Thoi Hiep Ward, District 12, Ho Chi Minh City, Vietnam

Email: tapdoananhkim@gmail.com

Hotline: 0886113609

Website: https://cncanhkim.com

Fanpage: fb.com/cncanhkim
