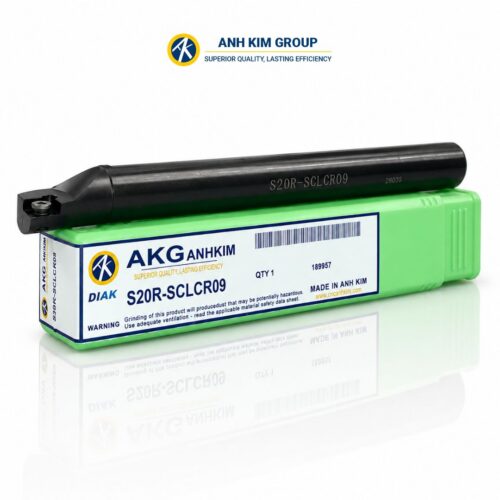

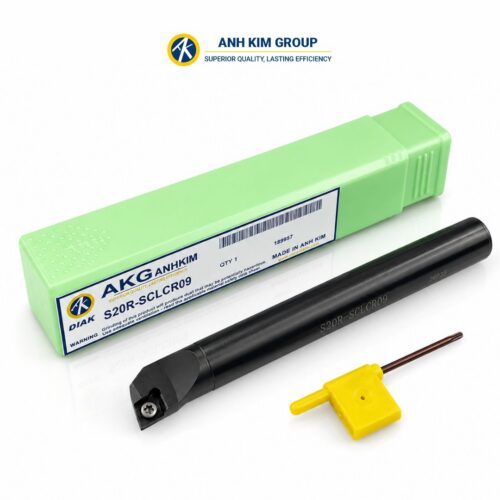

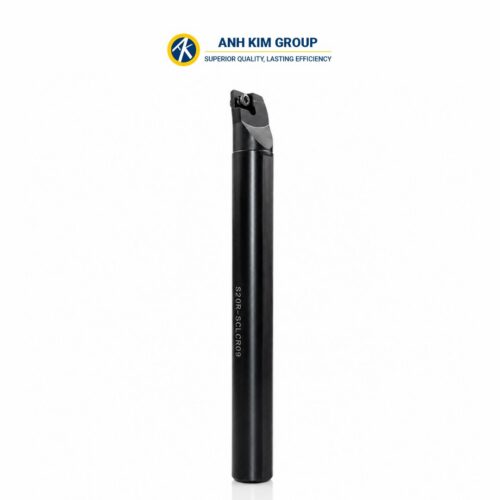

Cán dao tiện lỗ SCLCR09 Boring Bar
Quy cách CNC ÁNH KIM đang cung cấp

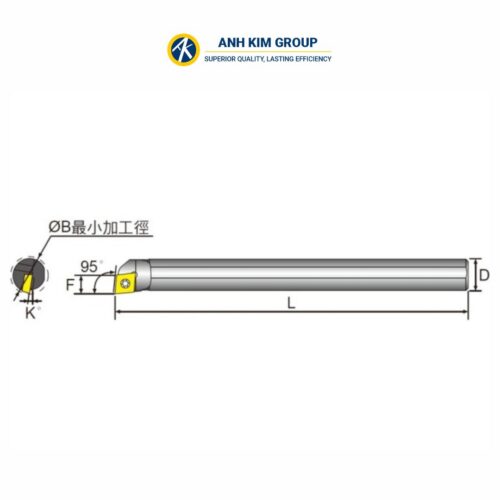

| Mã cán dao | Đường kính thân dao | Đường kính gia công tối thiểu | Chiều dài cán | Insert tương thích |
|---|---|---|---|---|
| S12M-SCLCR09-14 | Ø12 mm | Ø14 mm | 150 mm | CC_09T3_ |
| S14M-SCLCR09-16 | Ø14 mm | Ø16 mm | 150 mm | CC_09T3_ |
| S16Q-SCLCR09-18 | Ø16 mm | Ø18 mm | 180 mm | CC_09T3_ |
| S20R-SCLCR09-22 | Ø20 mm | Ø22 mm | 200 mm | CC_09T3_ |
Cán dao tiện lỗ SCLCR09 Boring Bar được thiết kế sử dụng mảnh dao CC_09T3, phù hợp cho các nguyên công tiện lỗ, tiện mặt trong, tiện vai trong và tiện tinh trên máy tiện CNC.
Đặc điểm nổi bật của cán dao tiện lỗ SCLCR09
- Chuyên dùng cho các nguyên công tiện lỗ trên máy tiện CNC.
- Sử dụng insert CC_09T3_ dễ tìm và dễ thay thế.
- Thân dao hợp kim có độ cứng vững cao, hạn chế rung khi gia công lỗ sâu.
- Thiết kế tối ưu giúp thoát phoi hiệu quả và cải thiện chất lượng bề mặt.

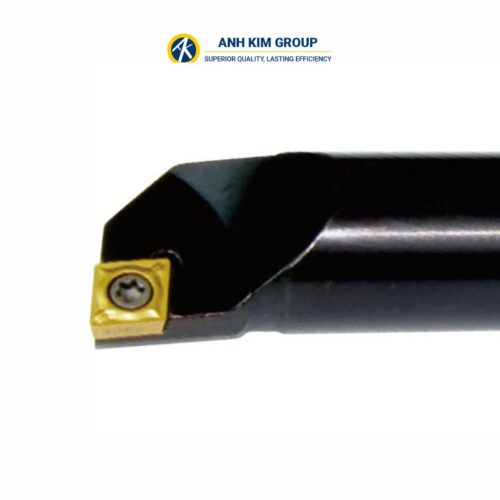

- Hệ thống kẹp vít S-Type giữ insert chắc chắn trong quá trình gia công.
- Gia công hiệu quả trên thép, inox, gang, đồng, nhôm và các hợp kim kim loại màu.
Thông số kỹ thuật của cán dao tiện lỗ SCLCR09
- Tên sản phẩm: Cán dao tiện lỗ SCLCR09 Boring Bar
- Loại dao: Cán dao tiện lỗ CNC.

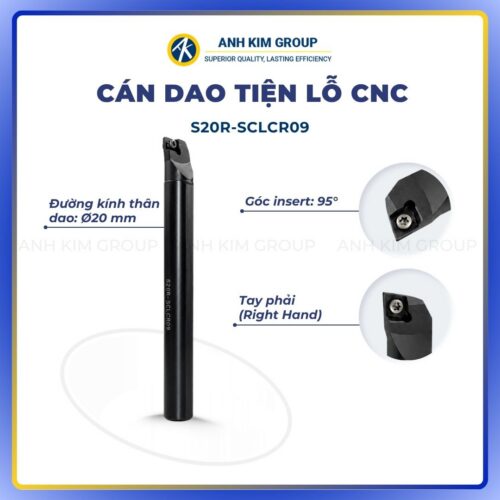

- Hướng dao: Tay phải (Right Hand).

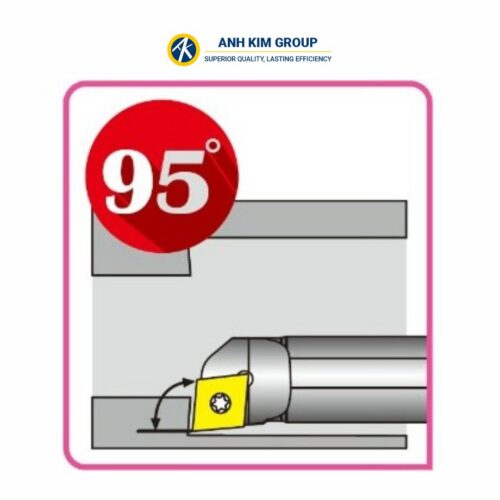

- Góc insert: 95 độ.
- Kiểu kẹp: Kẹp vít S-Type.
- Vật liệu gia công: Thép carbon, thép hợp kim, inox, gang, đồng, đồng thau, nhôm.
Ứng dụng của cán dao tiện lỗ SCLCR09
- Tiện lỗ có đường kính trung bình và lớn.
- Tiện mặt đầu bên trong.
- Tiện vai trong.
- Gia công lỗ chính xác trên máy tiện CNC.
- Gia công khuôn mẫu, chi tiết máy và linh kiện cơ khí.
Lưu ý khi sử dụng
- Chọn đúng insert CC_09T3_ theo vật liệu gia công.
- Không gia công với đường kính nhỏ hơn đường kính tối thiểu của từng mã.
- Hạn chế chiều dài nhô dao để giảm rung động khi tiện lỗ sâu.
- Kiểm tra vít kẹp trước khi vận hành.
- Thay thế insert khi lưỡi cắt bị mòn để đảm bảo độ chính xác và chất lượng bề mặt.
