Chip tiện SMNG120412-IO ECP200 là chip tiện âm thuộc dòng SNMG1204 của Echaintools, có bán kính mũi R1.2 mm và sử dụng grade ECP200. Sản phẩm được thiết kế với chipbreaker IO cho điều kiện cắt trung bình và grade thuộc nhóm ISO P, phù hợp chủ yếu cho gia công thép.

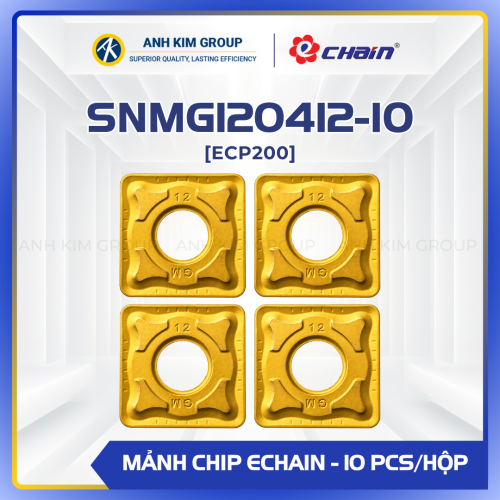

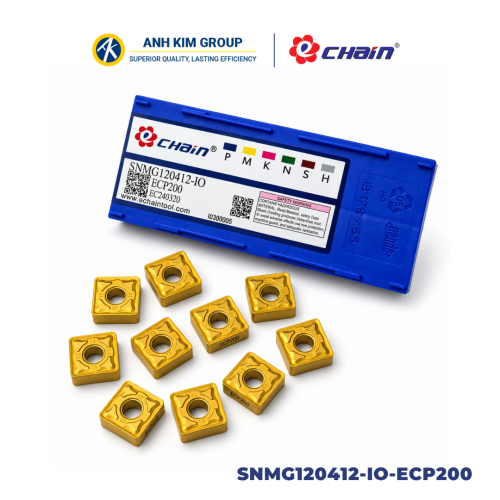

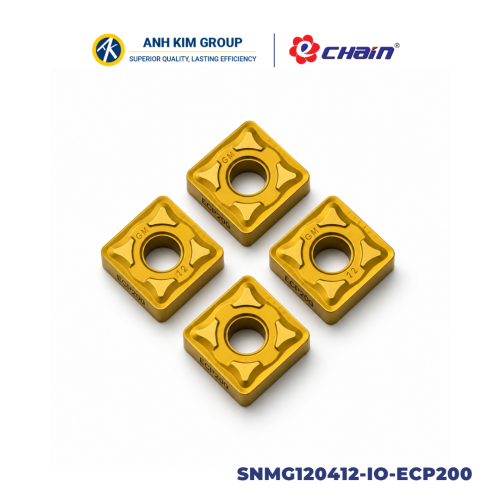

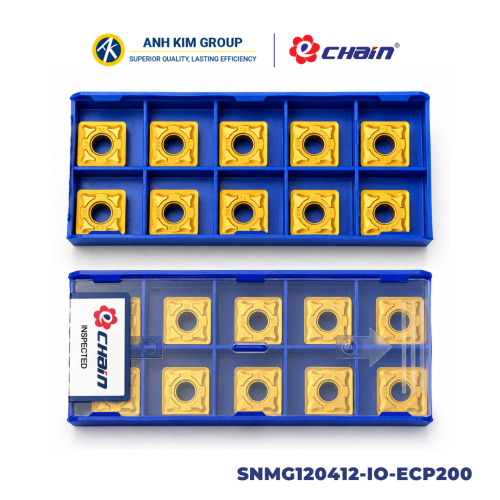

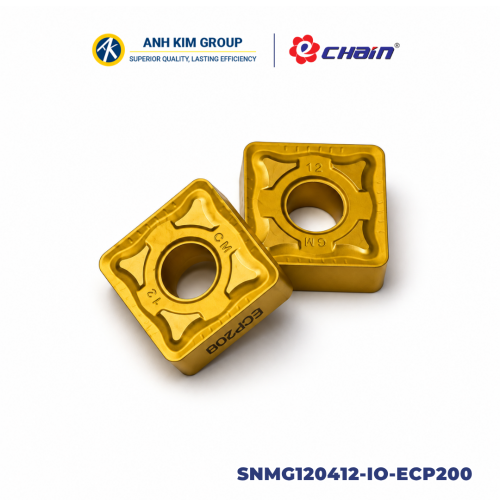

Giới thiệu về chip tiện SNMG120412-IO ECP200 của ECHAINTOOLS
SNMG120412-IO ECP200 là một trong các mã chip thuộc dòng SNMG1204 của Echain. Được xếp vào nhóm negative turning insert, đây là chip tiện âm sử dụng trong các nguyên công tiện CNC.
Dòng SNM1204 được Echaintools phát triển với nhiều kiểu chipbreaker để đáp ứng các điều kiện cắt khác nhau. Trong đó, IO được hãng phân loại cho Medium, tức là điều kiện cắt trung bình.
Riêng mã SNMG120412-IO có bán kính mũi R1.2 mm. Phiên bản được sử dụng grade ECP200, thuộc nhóm grade ISO P của Echaintools dành cho gia công thép.
Thông số kỹ thuật chip tiện SNMG120412-IO ECP200
|
Thông số |
Kích thước |
|
Mã sản phẩm |
SNMG120412-IO |
|
Grade |
ECP200 |
|
L |
12.7 mm |
|
IC |
12.7 mm |
|
S |
4.76 mm |
|
Ød |
5.16 mm |
|
R |
1.2 mm |

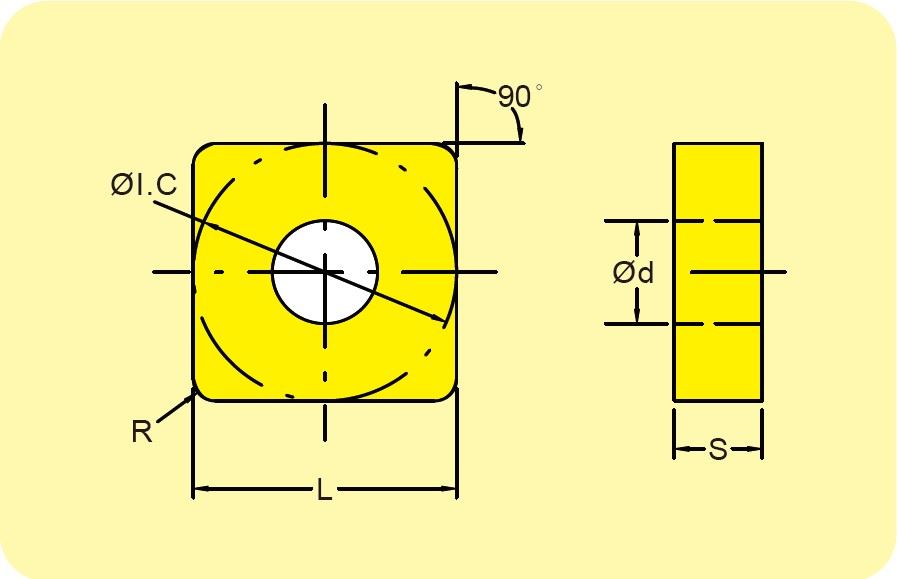

Trong đó:
L = 12.7 mm: chiều dài của chip.
IC = 12.7 mm: đường kính vòng tròn nội tiếp.
S = 4.76 mm: độ dày của chip.
Ød = 5.16 mm: đường kính lỗ tâm.
R = 1.2 mm: bán kính góc mũi của mã SNMG120412-IO.
Grade chip tiện SNMG120412-IO ECP200 của Echaintools
ECP200 là grade carbide coated của Echain thuộc nhóm ISO P, được khuyến nghị cho các ứng dụng tiện vật liệu thép.
Mã SNMG120412-IO ECP200, có thể xác định các đặc điểm chính gồm:
- SNMG1204: dòng chip tiện âm
- 120412: bán kính mũi R1.2 mm
- IO: chipbreaker dùng cho điều kiện cắt trung bình
- ECP200: grade thuộc nhóm ISO P
- Vật liệu gia công chính: thép
Việc lựa chọn SNMG120412-IO ECP200 vẫn cần căn cứ vào loại thép cụ thể, độ cứng vật liệu, tốc độ cắt, lượng chạy dao, chiều sâu cắt và điều kiện máy CNC thực tế.
