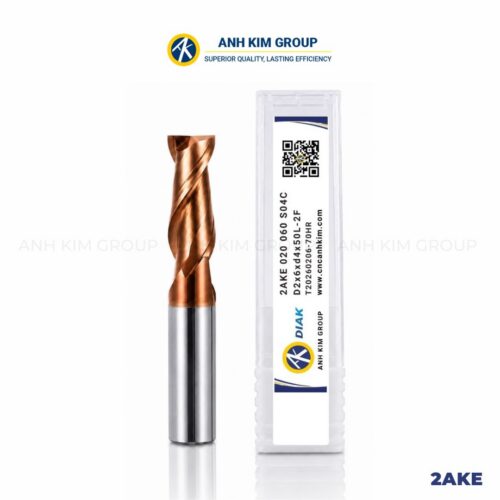

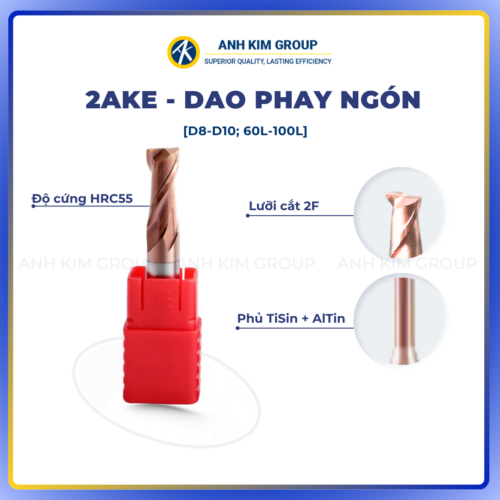

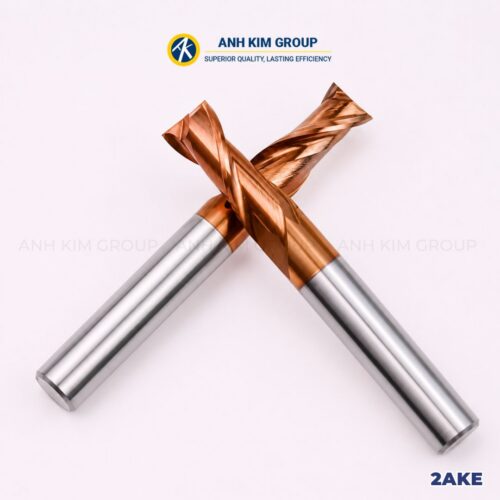

2AKE – [D1–D25] Dao phay ngón 2 me, HRC55 DIAK độ bền cao
Dao phay ngón 2 me hợp kim DIAK HRC55 là dòng dao chuyên dụng cho gia công CNC với khả năng cắt ổn định, thoát phoi tốt và độ bền cao. Sản phẩm được thiết kế tối ưu cho nhiều vật liệu kim loại và phi kim phổ biến trong gia công cơ khí.
Thông số kỹ thuật Dao phay ngón 2 me DIAK
– Đường kính: 1mm – 25mm
– Số me cắt: 2F
– Độ cứng: HRC55
– Lưỡi cắt: 3mm – 80mm
– Tổng chiều dài: 50mm – 200mm
– Vật liệu: Hợp kim carbide
*CNC có đầy đủ phân loại từ D1–D25. Nếu chưa tìm thấy phân loại phù hợp, vui lòng truy cập gian hàng để xem đầy đủ các mẫu sản phẩm hoặc liên hệ chat với shop để được hỗ trợ nhanh nhất.
|
Đường kính |
1mm – 25mm |
|
Số me cắt |
2F |
|
Độ cứng |
HRC55 |
|
Lưỡi cắt |
3mm – 80mm |
|
Tổng chiều dài |
50mm – 200mm |
|
Vật liệu |
Hợp kim carbide |

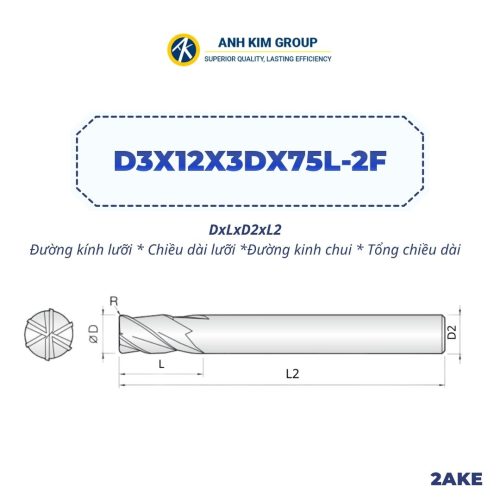

Giải thích thông số:
Để dễ dàng lựa chọn sản phẩm phù hợp, dưới đây là ý nghĩa các ký hiệu phổ biến:
- D: Đường kính cắt của dao
- d: Đường kính cán dao
- L (Overall Length): Tổng chiều dài dao
- Lc (Length of Cut): Chiều dài lưỡi cắt
- F (Flutes): Số me cắt
Ưu điểm nổi bật:
- Thiết kế 2 me cắt giúp thoát phoi nhanh, hạn chế bám dính vật liệu
- Chất liệu hợp kim carbide HRC55 cho độ cứng cao, chống mài mòn tốt
- Lưỡi cắt sắc bén, gia công ổn định, giảm rung động khi cắt
- Phù hợp gia công từ thô đến tinh, nâng cao chất lượng bề mặt sản phẩm.
Ứng dụng của Dao phay ngón 2 me DIAK
Dao phay 2 me DIAK được sử dụng rộng rãi trong gia công CNC nhờ tính linh hoạt và hiệu quả cao:
- Phay rãnh (slot milling)
- Phay cạnh, phay vai (side milling, shoulder milling)
- Gia công chi tiết có độ chính xác cao.
Vật liệu gia công phù hợp:
- Thép, thép hợp kim
- Gang, inox
- Nhôm và hợp kim nhôm
- Nhựa kỹ thuật, vật liệu phi kim.
Đặc biệt hiệu quả trong các ứng dụng cần thoát phoi nhanh và giảm nhiệt cắt.
Bảng phân loại Dao phay ngón 2 me
Dòng dao DIAK HRC55 được chia theo nhu cầu gia công:
|
STT |
Quy cách |
D (mm) |
Lc (mm) |
D2 (mm) |
L2 (mm) |
Số me |
|
1 |

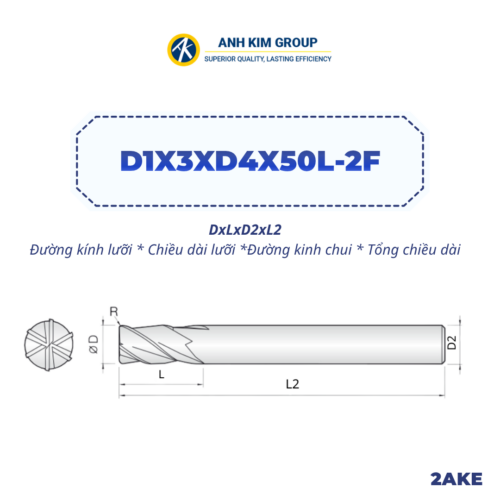

D1x3xd4x50L-2F |
1 |
3 |
4 |
50 |
2 |
|
2 |
D2x6xd4x50L-2F |
2 |
6 |
4 |
50 |
2 |
|
3 |
D3x9xd3x50L-2F |
3 |
9 |
3 |
50 |
2 |
|
4 |
D4x12xd4x50L-2F |
4 |
12 |
4 |
50 |
2 |
|
5 |
D4x16xd4x75L-2F |
4 |
16 |
4 |
75 |
2 |
|
6 |
D4x20xd4x100L-2F |
4 |
20 |
4 |
100 |
2 |
|
7 |

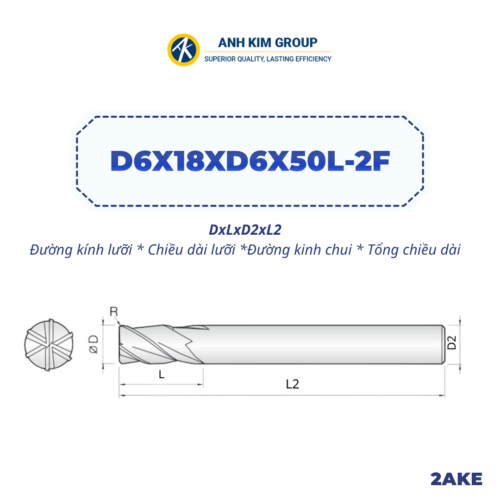

D6x18xd6x50L-2F |
6 |
18 |
6 |
50 |
2 |
|
8 |
D6x25xd6x75L-2F |
6 |
25 |
6 |
75 |
2 |
|
9 |
D6x30xd6x100L-2F |
6 |
30 |
6 |
100 |
2 |
|
10 |

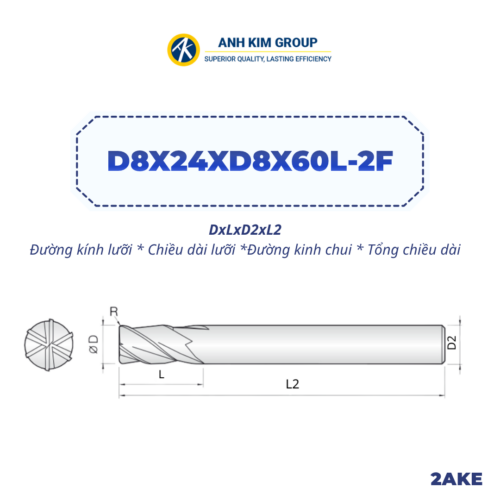

D8x24xd8x60L-2F |
8 |
24 |
8 |
60 |
2 |
|
11 |
D8x30xd8x75L-2F |
8 |
30 |
8 |
75 |
2 |
|
12 |
D8x35xd8x100L-2F |
8 |
35 |
8 |
100 |
2 |
|
13 |
D10x30xd10x75L-2F |
10 |
30 |
10 |
75 |
2 |
|
14 |

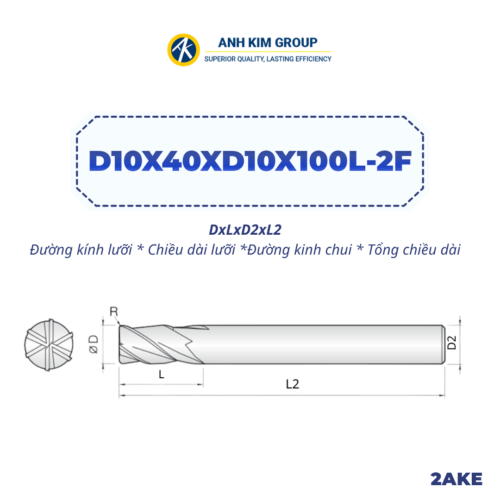

D10x40xd10x100L-2F |
10 |
40 |
10 |
100 |
2 |
|
15 |

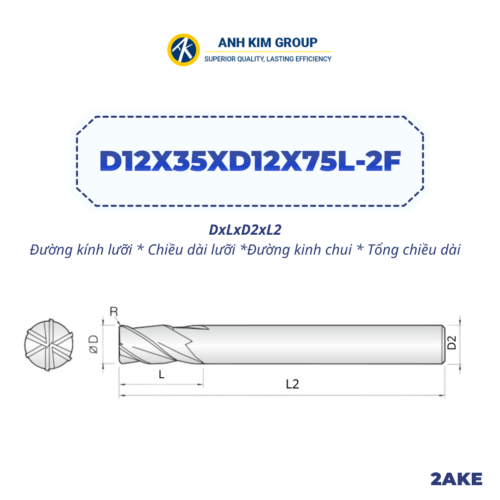

D12x35xd12x75L-2F |
12 |
35 |
12 |
75 |
2 |
|
16 |
D12x45xd12x100L-2F |
12 |
45 |
12 |
100 |
2 |
|
17 |

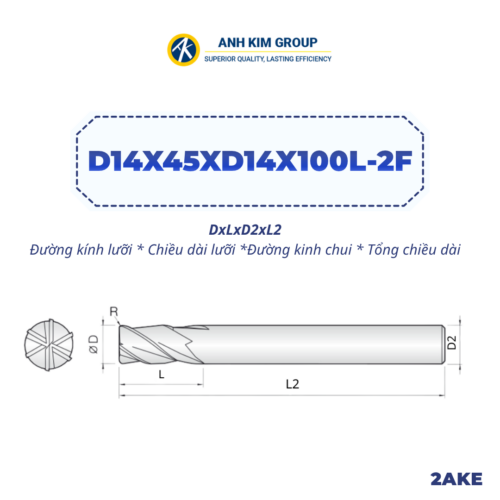

D14x45xd14x100L-2F |
14 |
45 |
14 |
100 |
2 |
|
18 |
D16x45xd16x100L-2F |
16 |
45 |
16 |
100 |
2 |
|
19 |
D18x45xd18x100L-2F |
18 |
45 |
18 |
100 |
2 |
|
20 |
D20x45xd20x100L-2F |
20 |
45 |
20 |
100 |
2 |
|
21 |
D6x45xd6x150L-2F |
6 |
45 |
6 |
150 |
2 |
|
22 |
D8x50xd8x150L-2F |
8 |
50 |
8 |
150 |
2 |
|
23 |

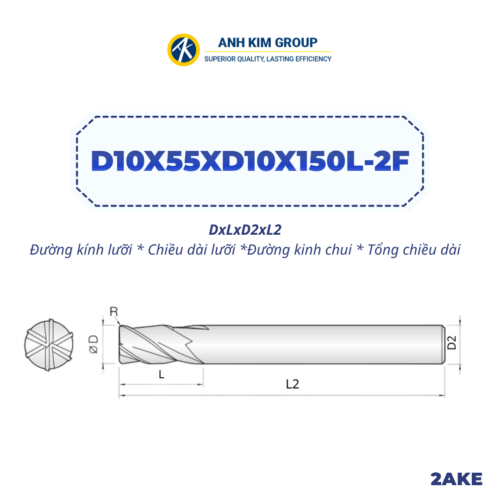

D10x55xd10x150L-2F |
10 |
55 |
10 |
150 |
2 |
|
24 |
D12x55xd12x150L-2F |
12 |
55 |
12 |
150 |
2 |
|
25 |

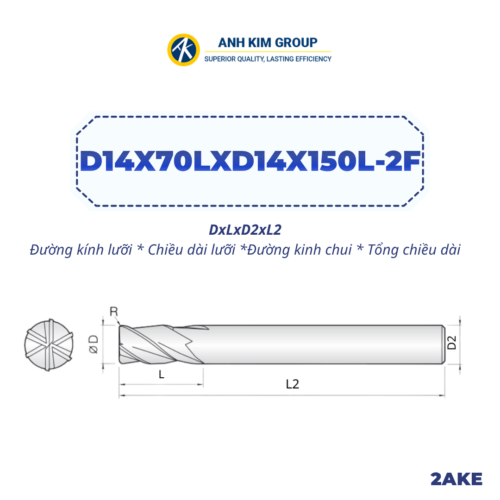

D14x70xd14x150L-2F |
14 |
70 |
14 |
150 |
2 |
|
26 |
D16x80xd16x150L-2F |
16 |
80 |
16 |
150 |
2 |
|
27 |
D18x80xd18x150L-2F |
18 |
80 |
18 |
150 |
2 |
|
28 |

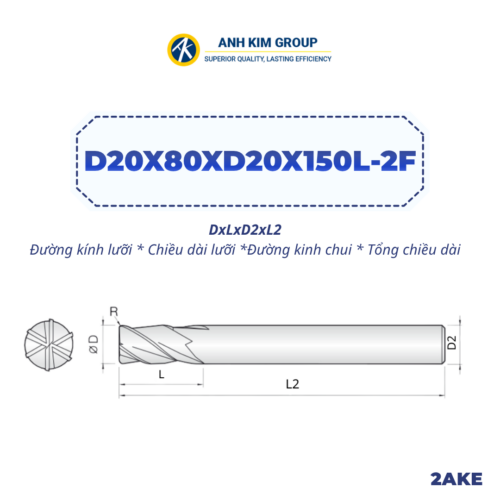

D20x80xd20x150L-2F |
20 |
80 |
20 |
150 |
2 |
|
29 |
D22xd20x100L-2F |
22 |
20 |
100 |
2 |
|
|
30 |
D25xd25x100L-2F |
25 |
25 |
100 |
2 |
|
|
31 |
D25xd25x150L-2F |
25 |
25 |
150 |
2 |
|
|
32 |
D6xd6x200L-2F |
6 |
6 |
200 |
2 |
|
|
33 |

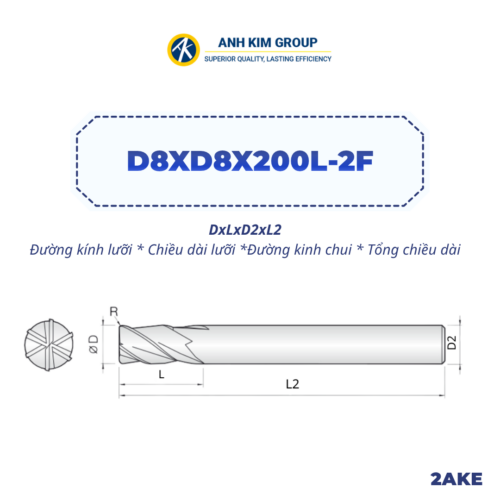

D8xd8x200L-2F |
8 |
8 |
200 |
2 |
|
|
34 |
D10xd10x200L-2F |
10 |
10 |
200 |
2 |
|
|
35 |
D12xd12x200L-2F |
12 |
12 |
200 |
2 |
|
|
36 |

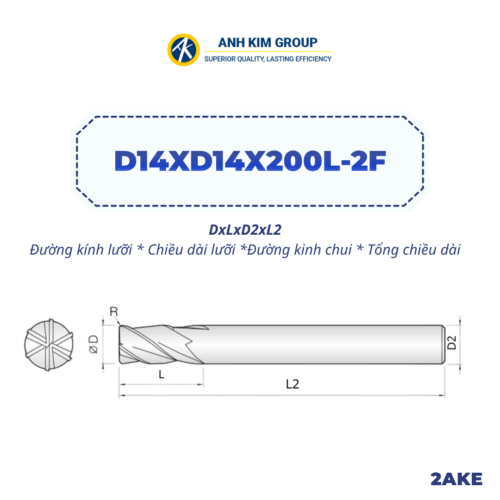

D14xd14x200L-2F |
14 |
14 |
200 |
2 |
|
|
37 |
D16xd16x200L-2F |
16 |
16 |
200 |
2 |
|
|
38 |
D20xd20x200L-2F |
20 |
20 |
200 |
2 |
Lưu ý khi gia công
Để đạt hiệu quả tối ưu và kéo dài tuổi thọ của dao, cần phải:
- Sử dụng máy CNC và đầu kẹp có độ chính xác cao
- Đảm bảo kẹp dao chắc chắn, hạn chế rung động
- Sử dụng làm mát (dung dịch hoặc khí nén) khi cần thiết
- Điều chỉnh tốc độ quay và bước tiến phù hợp vật liệu
- Hạn chế chiều dài dao nhô ra quá lớn.
