Dao phay góc R hợp kim 4 me HRC70 EndMill – CNC Ánh Kim
|
STT |

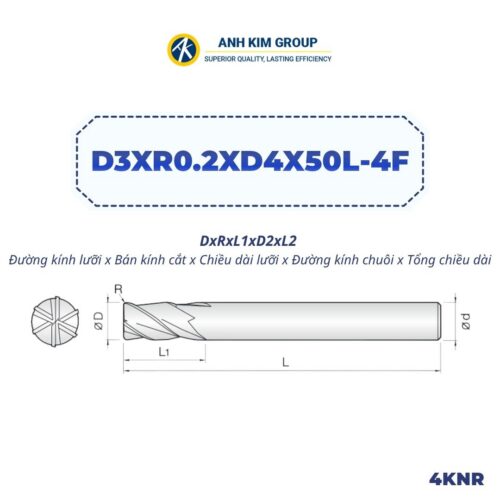

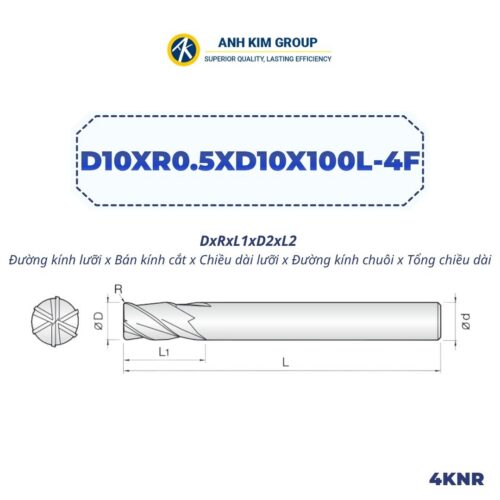

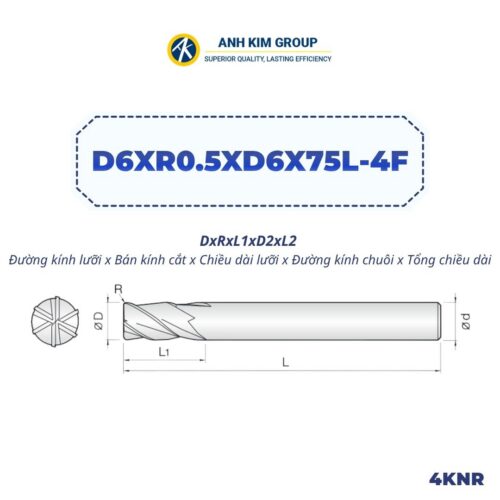

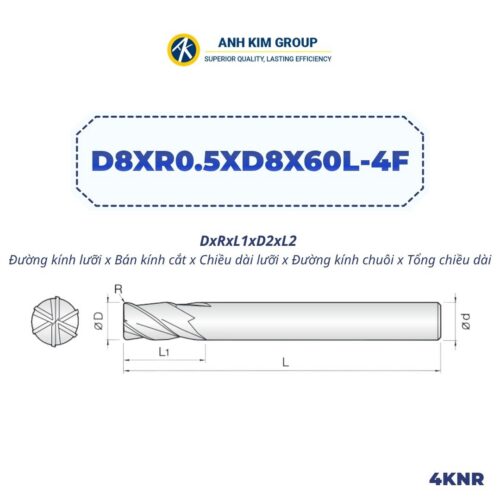

Quy cách |
D (mm) |
Lc (mm) |
d (mm) |
L (mm) |
Số me |
|
1 |
D1x3xd4x50L-2F |
1 |
3 |
4 |
50 |
4 |
|
2 |
D2x6xd4x50L-2F |
2 |
6 |
4 |
50 |
4 |
|
3 |
D3x9xd3x50L-2F |
3 |
9 |
3 |
50 |
4 |
|
4 |
D3x9xd4x50L-2F |
3 |
9 |
4 |
50 |
4 |
|
5 |
D4x12xd4x50L-2F |
4 |
12 |
4 |
50 |
4 |
|
6 |
D4x16xd4x75L-2F |
4 |
16 |
4 |
75 |
4 |
|
7 |
D6x18xd6x50L-2F |
6 |
18 |
6 |
50 |
4 |
|
8 |
D6x25xd6x75L-2F |
6 |
25 |
6 |
75 |
4 |
|
9 |
D6x30xd6x100L-2F |
6 |
30 |
6 |
100 |
4 |
|
10 |

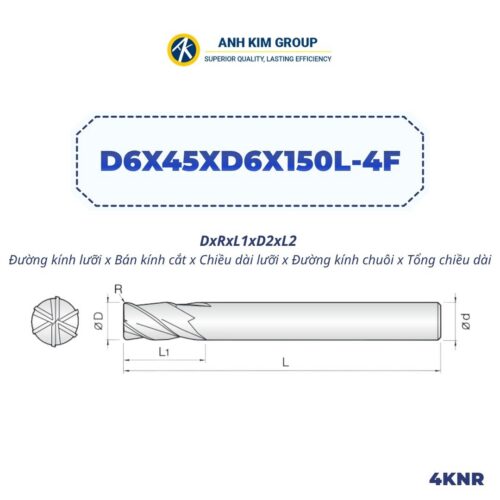

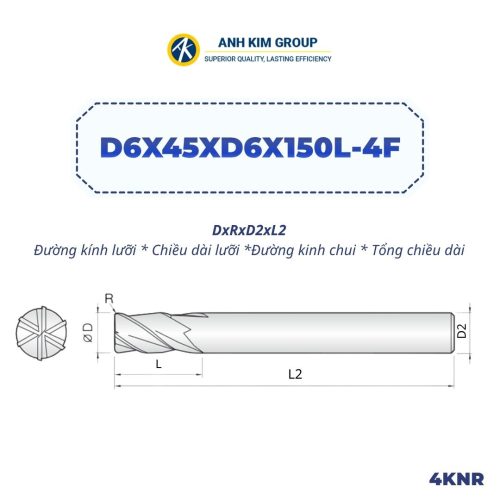

D6x45xd6x150L-2F |
6 |
45 |
6 |
150 |
4 |
|
11 |
D8x24xd8x60L-2F |
8 |
24 |
8 |
60 |
4 |
|
12 |
D8x30xd8x75L-2F |
8 |
30 |
8 |
75 |
4 |
|
13 |
D8x35xd8x100L-2F |
8 |
35 |
8 |
100 |
4 |
|
14 |

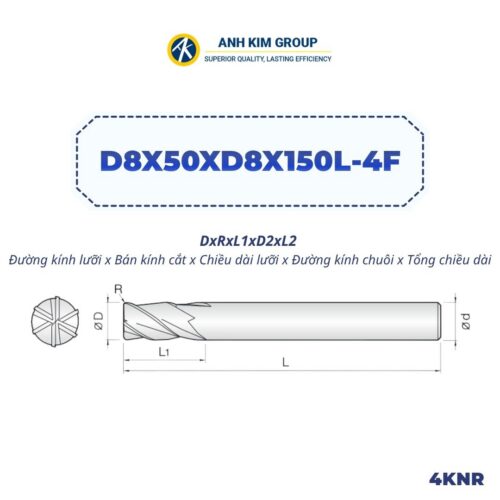

D8x50xd8x150L-2F |
8 |
50 |
8 |
150 |
4 |
|
15 |
D10x30xd10x75L-2F |
10 |
30 |
10 |
75 |
4 |
|
16 |
D10x40xd10x100L-2F |
10 |
40 |
10 |
100 |
4 |
|
17 |
D10x55xd10x150L-2F |
10 |
55 |
10 |
150 |
4 |
|
18 |
D12x35xd12x75L-2F |
12 |
35 |
12 |
75 |
4 |
|
19 |
D12x45xd12x100L-2F |
12 |
45 |
12 |
100 |
4 |
|
20 |

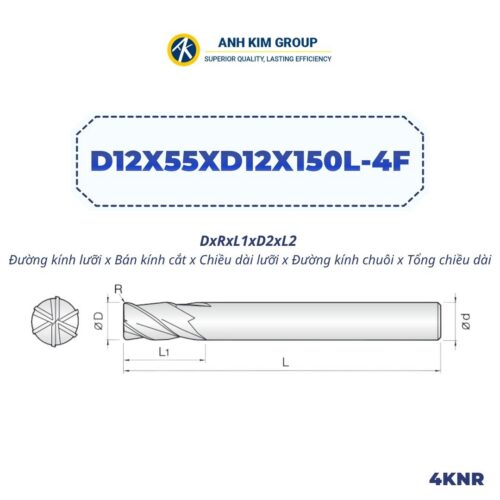

D12x55xd12x150L-2F |
12 |
55 |
12 |
150 |
4 |
|
21 |

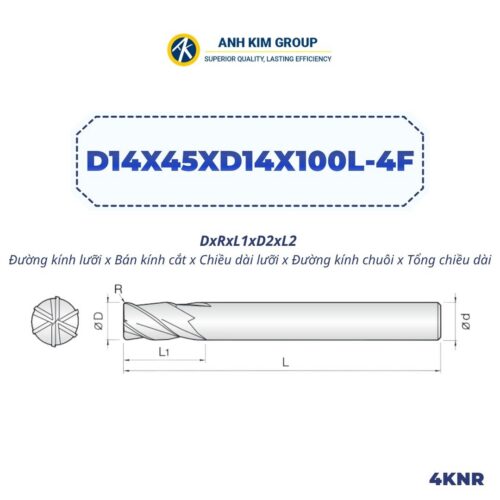

D14x45xd14x100L-2F |
14 |
45 |
14 |
100 |
4 |
|
22 |

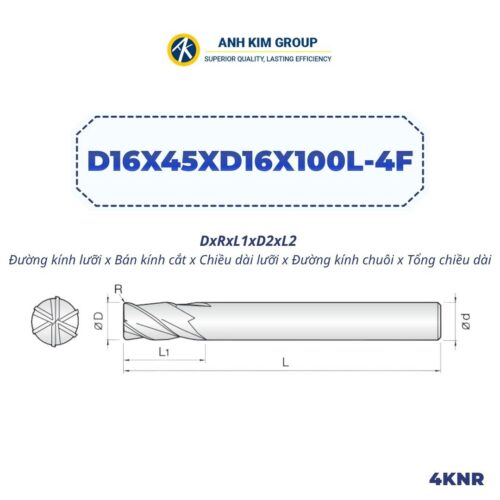

D16x45xd16x100L-2F |
16 |
45 |
16 |
100 |
4 |
|
23 |

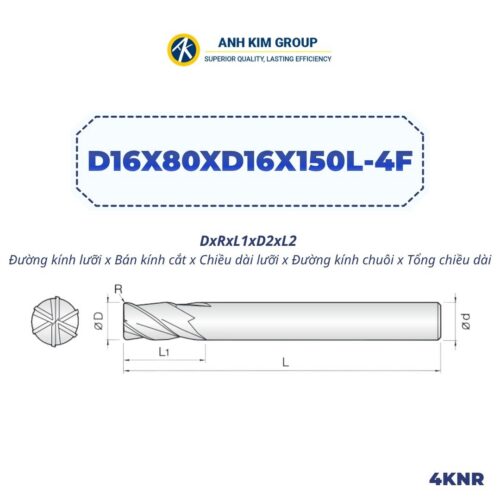

D16x80xd16x150L-2F |
16 |
80 |
16 |
150 |
4 |
|
24 |
D20x45xd20x100L-2F |
20 |
45 |
20 |
100 |
4 |
|
25 |
D20x80xd20x150L-2F |
20 |
80 |
20 |
150 |
4 |

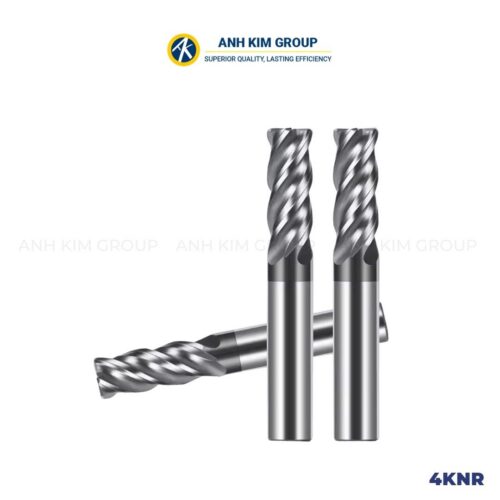

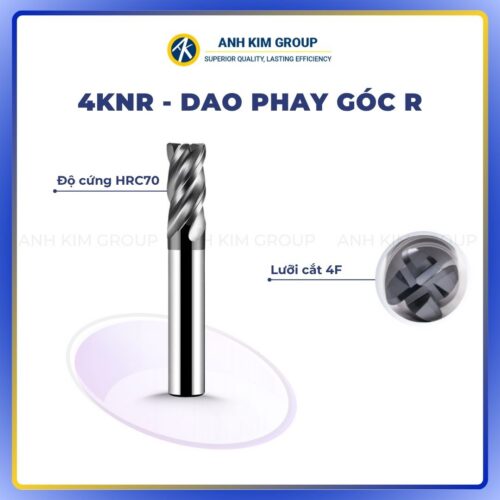

Đặc điểm nổi bật của dao phay góc R hợp kim 4 me HRC70 EndMill
Dao phay góc R 4 me HRC70 EndMill là dòng dao phay hợp kim cao cấp chuyên dùng cho gia công vật liệu cứng và siêu cứng trong ngành CNC cơ khí chính xác. Với thiết kế bo góc R kết hợp 4 lưỡi cắt và độ xoắn sâu, sản phẩm mang lại khả năng cắt gọt ổn định, giảm rung động và nâng cao độ bóng bề mặt khi gia công tốc độ cao.
Đây là giải pháp cắt gọt tối ưu cho các xưởng gia công khuôn mẫu, cơ khí chính xác và sản xuất công nghiệp yêu cầu độ hoàn thiện cao.
Thông số kỹ thuật của dao phay góc R hợp kim 4 me HRC70 EndMill
- Tên sản phẩm: Dao phay góc R hợp kim 4 me HRC70 EndMill
- Độ cứng: HRC70
- Số me cắt: 4F
- Độ xoắn: 45 độ
- Vật liệu: Carbide nguyên khối
- Lớp phủ: ALCrSiN
- Tốc độ cắt VC: 50 – 70%
- Kích thước: D1 – D20
- Ứng dụng: Gia công tinh, bán tinh, phay contour, bo góc R, chạy tốc độ cao và gia công khuôn vật liệu cứng
Ưu điểm nổi bật dao phay góc R hợp kim 4 me HRC70 EndMill
- Gia công hiệu quả các vật liệu có độ cứng cao lên đến 70HRC
- Thiết kế bo góc R giúp giảm mẻ cạnh dao và tăng tuổi thọ công cụ
- Độ xoắn 45 độ hỗ trợ thoát phoi mượt hơn, giảm rung khi gia công tốc độ cao
- 4 me cắt giúp tăng độ ổn định và nâng cao hiệu suất cắt gọt
- Lớp phủ ALCrSiN có khả năng chịu nhiệt và chống oxy hóa vượt trội
- Bề mặt gia công bóng đẹp, giảm vết dao và tăng độ chính xác chi tiết
- Phù hợp cho các ứng dụng gia công khuôn mẫu và cơ khí chính xác yêu cầu cao
Ứng dụng của dao phay góc R hợp kim 4 me HRC70 EndMill
Dao phay góc R hợp kim 4 me HRC70 được sử dụng phổ biến trong ngành gia công CNC tốc độ cao, đặc biệt là lĩnh vực khuôn mẫu và chi tiết cơ khí chính xác. Sản phẩm phù hợp với các ứng dụng như:
- Gia công bán tinh và gia công tinh vật liệu cứng
- Phay contour bề mặt 3D
- Bo góc R cho chi tiết khuôn và linh kiện cơ khí
- Gia công thép hợp kim, thép khuôn đã nhiệt luyện đến 70HRC
- Gia công inox, gang và các vật liệu có độ cứng cao
- Gia công tốc độ cao yêu cầu độ ổn định và độ bóng bề mặt tốt
Nhờ khả năng chịu nhiệt và chống mài mòn cao, dòng dao này giúp tối ưu hiệu suất sản xuất và giảm chi phí thay dao trong quá trình vận hành.
CNC Ánh Kim hiện đang phân phối sản phẩm với đầy đủ quy cách từ D1 đến D12 phù hợp cho nhiều nhu cầu gia công thực tế.
Lưu ý khi sử dụng dao phay góc R hợp kim 4 me HRC70 EndMill
Để đảm bảo hiệu quả gia công và kéo dài tuổi thọ dao, người dùng nên lưu ý:
- Đối với gia công rãnh, nên thiết lập tốc độ cắt (Vc) khoảng 50%–70% và lượng tiến dao khoảng 40%–60% so với điều kiện cắt thông thường.
- Hạn chế cắt quá tải hoặc ăn dao quá sâu.
- Sử dụng hệ thống làm mát để giảm nhiệt độ vùng cắt, hỗ trợ thoát phoi và tăng độ bền dao.
- Kiểm tra độ đảo của trục chính trước khi vận hành.
- Kẹp dao chắc chắn, đúng tiêu chuẩn để tăng độ cứng vững và tránh rung lắc trong quá trình gia công.
Việc sử dụng đúng kỹ thuật sẽ giúp dao hoạt động ổn định, nâng cao chất lượng gia công và tối ưu tuổi thọ công cụ cắt.
