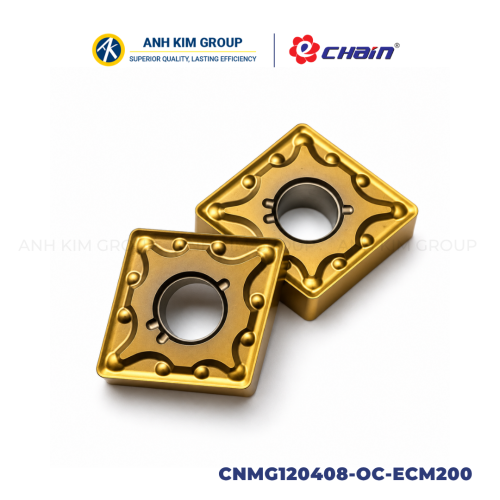

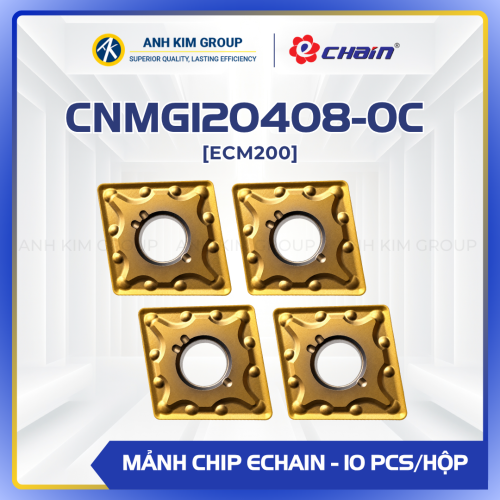

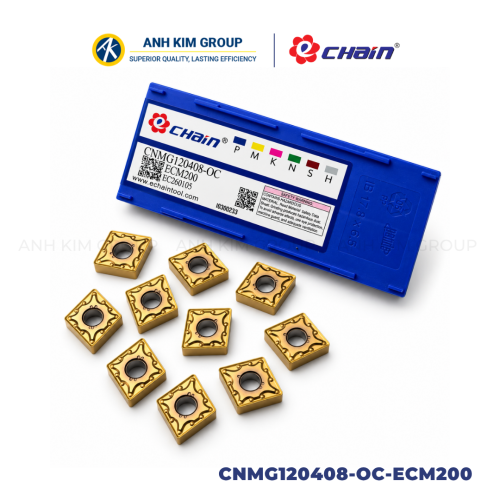

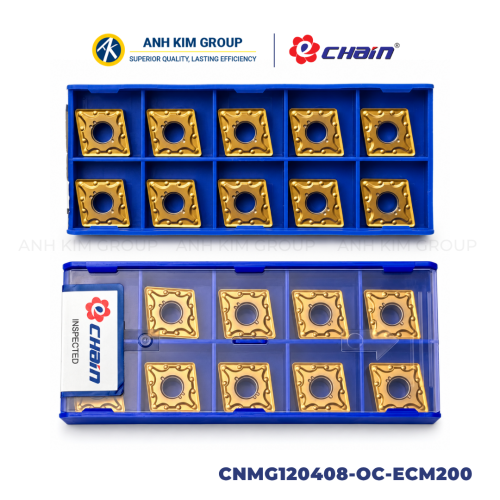

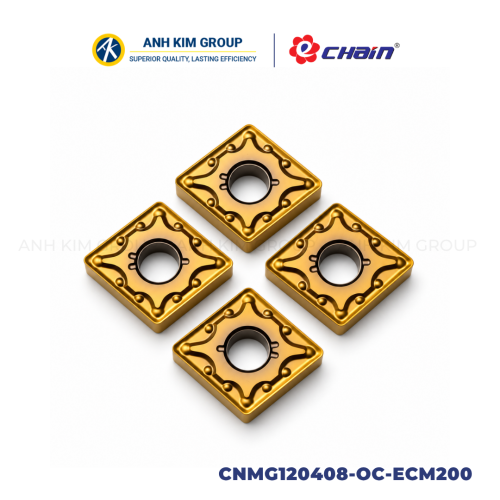

Chip tiện CNMG120408-OC ECM200 là mảnh insert tiện thuộc dòng CNMG1204 của Echaintool. Sản phẩm thuộc nhóm negative turning insert, có kích thước IC 12.7 mm, độ dày 4.76 mm và bán kính mũi R0.8 mm, sử dụng kết hợp với cán dao MCKNR và các cán dao phù hợp trong các nguyên công tiện CNC.
Giới thiệu về insert CNMG120408-OC ECM200 của ECHAINTOOLS
CNMG120408-OC ECM200 là một trong các mã mảnh insert thuộc dòng CNMG1204 của Echaintool. CNMG được xếp vào nhóm CNMG negative turning insert, tức mảnh insert âm sử dụng trong gia công tiện.
Sản phẩm này sử dụng grade ECM200. Theo bảng grade của Echaintool, ECM200 nằm trong nhóm P/M, khuyến nghị dùng cho gia công thép không gỉ. Vì vậy, khi lựa chọn CNMG120408-OC ECM200, cần kết hợp thêm vật liệu thực tế, chế độ cắt và điều kiện gia công để lựa chọn phù hợp.
Thông số kỹ thuật mảnh chip CNMG120408-OC ECM200

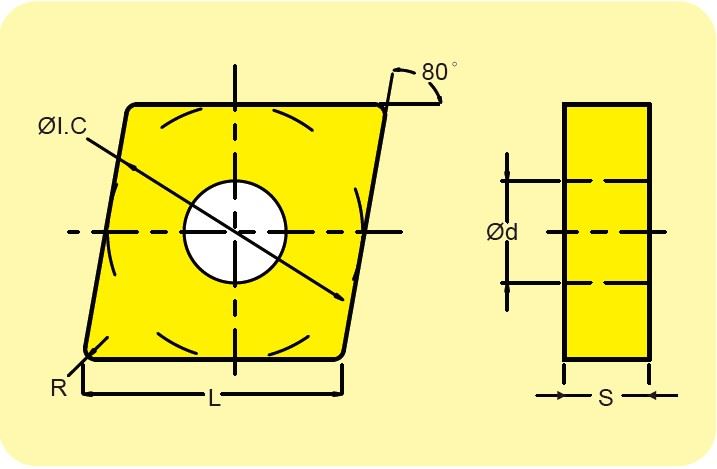

Theo bảng thông số chính thức của Echaintool, dòng CNMG120408-OC có kích thước cơ bản L 12.9 mm, IC 12.7 mm, S 4.76 mm, Ød 5.16 mm và bán kính mũi R0.8mm.
|
Thông số |
Kích thước |
|
Mã sản phẩm |
CNMG120408-OC |
|
Grade |
ECM200 |
|
L |
12.9 mm |
|
IC |
12.7 mm |
|
S |
4.76 mm |
|
Ød |
5.16 mm |
|
R |
0.8 mm |
Trong đó:
L = 12.9 mm: chiều dài mảnh insert
IC = 12.7 mm: đường kính vòng tròn nội tiếp của insert
S = 4.76 mm: độ dày của mảnh insert
Ød = 5.16 mm: đường kính lỗ tâm.
R = 0.8 mm: bán kính góc mũi cắt
Các kích thước trên nên được đối chiếu với mã cán dao tiện trước khi lựa chọn để bảo đảm insert tương thích với hệ thống gá kẹp đang sử dụng.
Về thương hiệu CNC Ánh Kim x Echain
Echaintools là thương hiệu dao cụ đến từ Đài Loan (Taiwan), cung cấp nhiều nhóm sản phẩm phục vụ gia công cơ khí như cán dao tiện, cán dao móc lỗ dao cắt rãnh, dao tiện ren, mũi khoan gắn mảnh, dao phay, dao phay hợp kim và các loại insert.
CNC Ánh Kim là đơn vị cung cấp độc quyền dao phay Echain tại Việt Nam. Đồng thời chúng tôi còn là đại lý cung cấp đa dạng sản phẩm Echain nổi bật như dòng cán dao, mảnh insert… Liên hệ với chúng tôi để được tư vấn lựa chọn mảnh chip phù hợp với nhu cầu gia công thực tế với chi phí tối ưu nhất.
CNC Ánh Kim – Nhà cung ứng dụng cụ tiêu hao dành cho máy CNC, luôn sẵn sàng đón đầu xu hướng công nghệ, sẵn sàng phục vụ quý khách hàng.
