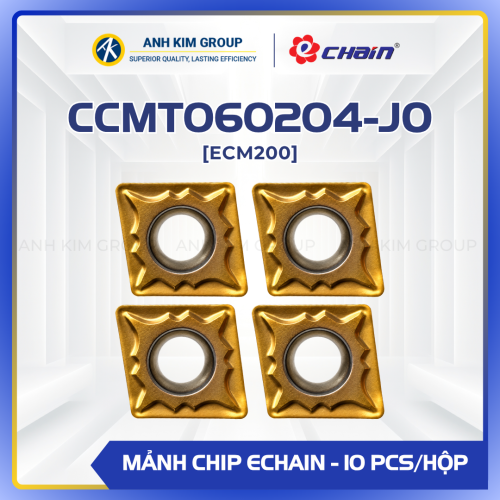

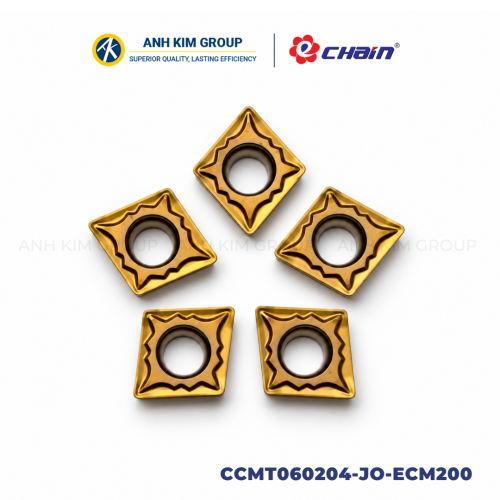

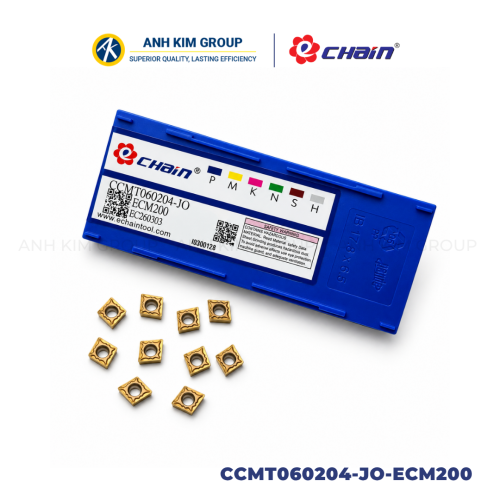

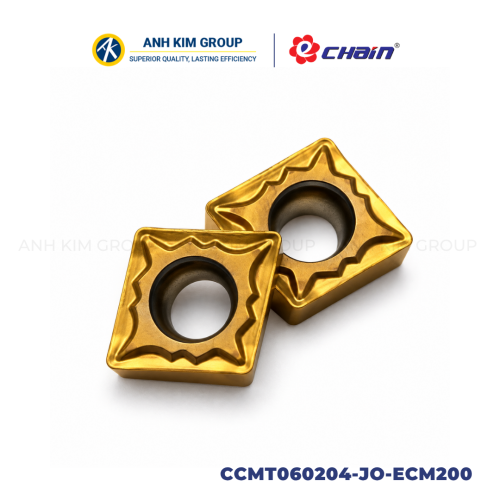

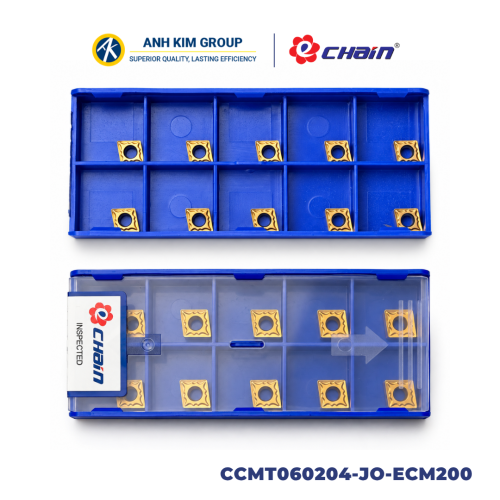

CCMT060204-JO ECM200 là mảnh insert tiện thuộc dòng CCMT0602 của Echaintools, được thiết kế cho các nguyên công tiện sử dụng mảnh dương. Sản phẩm có kích thước nhỏ gọn, bán kính mũi R0.4 mm và được sử dụng kết hợp với cán dao SCLCR và các cán dao tương thích trong gia công CNC.
Giới thiệu về mảnh chip CCMT060204-JO ECM200 của ECHAINTOOLS
CCMT060204-JO ECM200 là một trong những mã mảnh insert thuộc dòng CCMT0602 của Echaintool. Thương hiệu xếp CCMT vào nhóm CCMT positive turing inserts, tức mảnh insert dương sử dụng cho các nguyên công tiện.
Với grade ECM200, mảnh chip này được Echaintool khuyến nghị chủ yếu cho gia công vật liệu inox và thép không gỉ thuộc nhóm ISO M. Grade ECM200 có thể sử dụng trong các nguyên công tiện inox phổ biến, đặc biệt phù hợp với điều kiện gia công trung bình. Mã CCMT060204-JO sử dụng chipbreaker JO dạng Medium và bán kính mũi R0.4 mm, phù hợp cho nhiều nguyên công tiện ngoài, tiện trong và gia công biên dạng trên chi tiết inox.

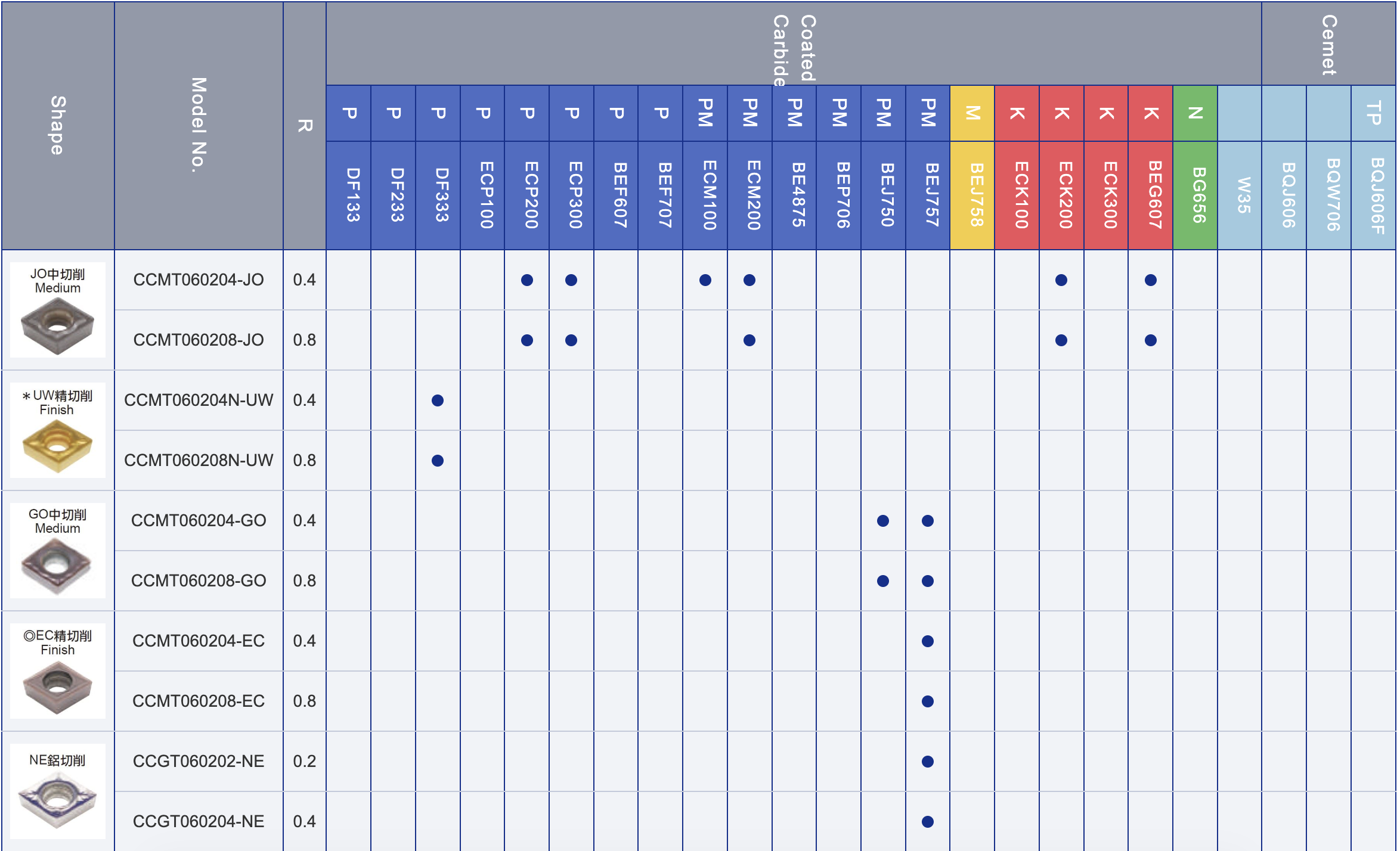

Thông số kỹ thuật mảnh chip CCMT060204-JO ECM200
Theo thông số được Echaintool công bố cho dòng CCMT0602, mảnh chip CCMT060204-JO ECM200 có các kích thước cơ bản như sau:
|
Thông số |
Kích thước |
|
Mã sản phẩm |
CCMT060204-JO |
|
Grade |
ECM200 |
|
L |
6.4 mm |
|
IC |
6.35 mm |
|
S |
2.38 mm |
|
Ød |
2.8 mm |
|
R |
0.4 mm |

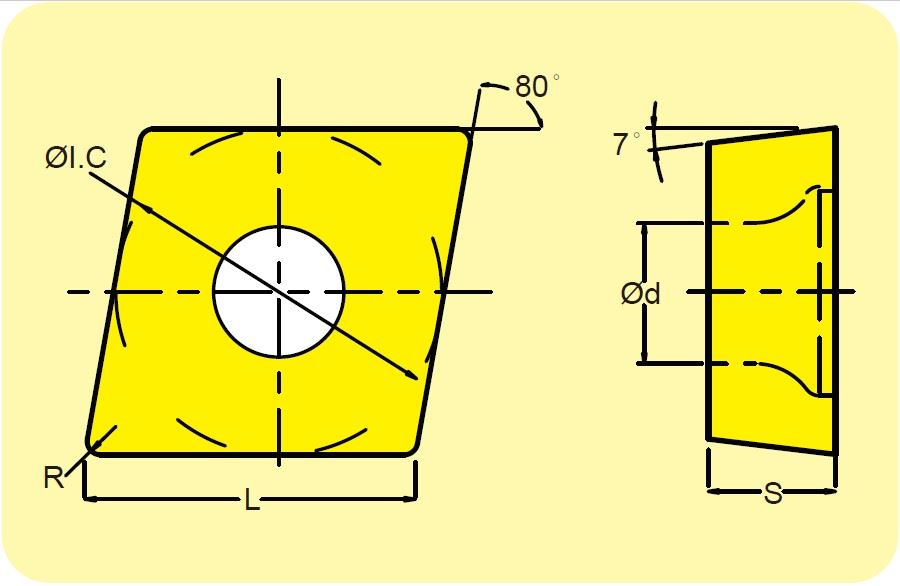

Trong đó:
L – 6.4 mm: chiều dài của mảnh insert
IC = 6.35 MM: đường kính vòng tròn nội tiếp của mảnh insert
S = 2.38 mm: độ dày của mảnh insert
Ød = 2.8 mm: đường kính lỗ tâm.
R = 0.4 mm: bán kính góc mũi cắt của mã CCMT060204-JO.
Các thông số kích thước này cần được đối chiếu với cán dao tiện tương thích trước khi lựa chọn và sử dụng.
Về thương hiệu CNC Ánh Kim x Echain
Echaintools là thương hiệu dao cụ đến từ Đài Loan (Taiwan), cung cấp nhiều nhóm sản phẩm phục vụ gia công cơ khí như cán dao tiện, cán dao móc lỗ dao cắt rãnh, dao tiện ren, mũi khoan gắn mảnh, dao phay, dao phay hợp kim và các loại insert.
CNC Ánh Kim là đơn vị cung cấp độc quyền dao phay Echain tại Việt Nam. Đồng thời chúng tôi còn là đại lý cung cấp đa dạng sản phẩm Echain nổi bật như dòng cán dao, mảnh insert… Liên hệ với chúng tôi để được tư vấn lựa chọn mảnh chip phù hợp với nhu cầu gia công thực tế với chi phí tối ưu nhất.
CNC Ánh Kim – Nhà cung ứng dụng cụ tiêu hao dành cho máy CNC, luôn sẵn sàng đón đầu xu hướng công nghệ, sẵn sàng phục vụ quý khách hàng.
