CHIP TIỆN 16ER-A55 AKP20PVD | DIAK TOOLS

Mã sản phẩm: 14868 | Thương hiệu: Diak tools

Liên hệ

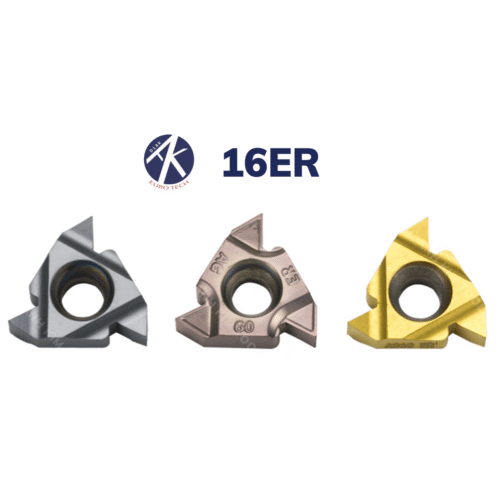

Chip tiện 16ER-A55 AKP20PVD của DIAK Tools là dòng insert tiện ren ngoài, sử dụng cho biên dạng A55 với dải bước ren 0.5-1.5 mm. Sản phẩm phù hợp lắp trên cán dao tiện ren ngoài có mã SER tương thích insert 16ER.

Mô tả sản phẩm

Chip tiện 16ER-A55 AKP20PVD là insert tiện ren ngoài của DIAK TOOLS, thuộc dòng 16ER, profile A55, sử dụng cho gia công ren ngoài. Sản phẩm phù hợp lắp với cán dao tiện ren ngoài size 16 có mã cán dao mã SER, các holder chuyên dùng cho insert ren ngoài ER có kích thước tương thích.

Chip tiện 16ER-A55 AKP20PVD
Chip tiện 16ER-A55 AKP20PVD

Giới thiệu chip tiện 16ER-A55 AKP20PVD của DIAK TOOLS

  • Tên sản phẩm: 16ER-A55 AKP20PVD
  • Dòng insert: 16ER
  • Kiểu gia công: Tiện ren ngoài
  • Profile ren: A55
  • Grade/lớp phủ: AKP20PVD
  • Phù hợp với cán dao tiện ren ngoài dùng insert 16ER

Thông số kỹ thuật 16ER-A55 AKP20PVD

Thông số

Giá trị

Mã sản phẩm

16ER-A55 AKP20PVD

Type

16ERA55

Dạng gia công

Tiện ren ngoài

Profile

A55

Range of Thread Pitch

0.5–1.5 mm

Pitch/Inch

48–16 TPI

IC

9.525 mm

S

3.52 mm

X

0.9 mm

Y

0.8 mm

Grade

AKP20PVD

Trong đó:

IC = 9.525 mm: đường kính vòng tròn nội tiếp

S = 3.52 mm: độ dày chip

X = 0.9 mm: kích thước đầu cắt theo phương X

Y = 0.8 mm: kích thước đầu cắt theo phương Y

Bước ren: 0.5–1.5 mm

Pitch/Inch: 48–16 TPI

Thông số kỹ thuật về mảnh insert 16ER-A55
Thông số kỹ thuật về mảnh insert 16ER-A55

Ứng dụng của chip 16ER-A55

Chip tiện 16ER -A55 AKP20PVD được sử dụng chủ yếu trong các nguyên công tiện ren ngoài trên máy tiện CNC, phù hợp với dải bước ren từ 0.5 đến 1.5 mm, tương ứng khoảng 48-16TPI.

Sản phẩm nên dùng kết hợp với cán dao tiện ren ngoài dành có mã SER cho insert 16ER. Khi lựa chọn holder, nên ưu tiên đúng chuẩn gá 16ER và kiểm tra kích thước cán dao theo cấu hình máy, đường kính chi tiết và không gian gia công thực tế.

Lưu ý thông tin trên chỉ mang tính chất tham khảo. Việc lựa chọn chip phù hợp cần dựa trên nhu cầu gia công, vật liệu gia công và loại cán dao sử dụng. Liên hệ CNC Ánh Kim để được tư vấn và lựa chọn chip phù hợp với nhu cầu.

Về thương hiệu DIAK TOOLS

DIAK TOOLS là thương hiệu độc quyền của CNC Ánh Kim, với danh mục sản phẩm phục vụ nhiều nhu cầu gia công CNC từ phay, tiện đến các nguyên công gia công cơ khí khác. Liên hệ với chúng tôi để được tư vấn lựa chọn mảnh chip phù hợp với nhu cầu gia công thực tế với chi phí tối ưu nhất.


CNC Ánh Kim – Nhà cung ứng dụng cụ tiêu hao dành cho máy CNC, luôn sẵn sàng đón đầu xu hướng công nghệ, sẵn sàng phục vụ quý khách hàng.

CNC ANH KIM TRADING & SERVICE COMPANY CO.LTD

1737/7/3/18, National Highway 1A, Quarter 2, Tan Thoi Hiep Ward, District 12, Ho Chi Minh City, Vietnam

Email: tapdoananhkim@gmail.com

Hotline: 0886113609

Fanpage: fb.com/cncanhkim

Website: https://cncanhkim.com
