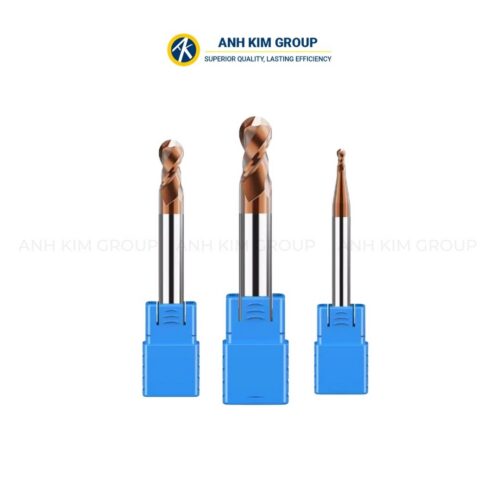

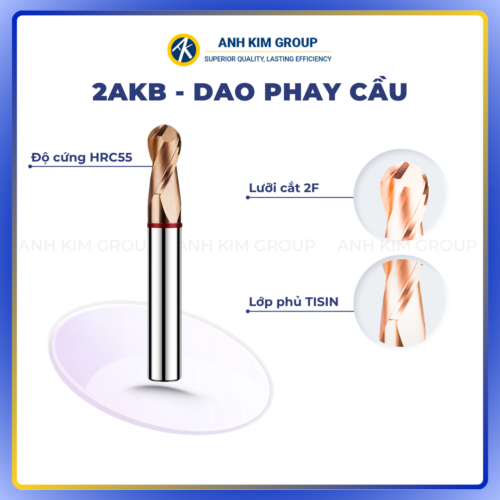

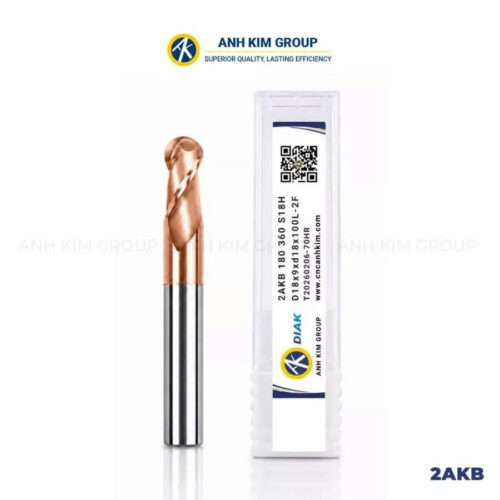

Dao phay cầu 2 me 55HRC là dòng dao chuyên dùng cho gia công biên dạng 3D, khuôn mẫu và các chi tiết có bề mặt cong phức tạp. Thiết kế đầu cầu (ball nose) giúp tạo ra bề mặt mịn, độ bóng cao, phù hợp cho các công đoạn phay tinh yêu cầu độ chính xác.
Sản phẩm thuộc thương hiệu DIAK – CNC Ánh Kim, cung cấp giải pháp cắt gọt ổn định cho gia công kim loại phổ thông.
Thông tin chung
- Loại dao: Dao phay cầu (Ball Nose End Mill)
- Số me cắt: 2 me (2F)
- Độ cứng: 55HRC
- Lớp phủ: Không phủ (Uncoated)
- Góc xoắn: 30°
- Vật liệu: Hợp kim cứng (Carbide)
- Thương hiệu: DIAK
Đặc điểm nổi bật
- Thiết kế đầu cầu (Ball Nose): Gia công biên dạng 3D, bề mặt cong, khuôn mẫu và chi tiết phức tạp
- Độ bóng bề mặt cao: Phù hợp phay tinh, tạo bề mặt mịn và đồng đều
- 2 me cắt: Thoát phoi tốt, giảm kẹt phoi, tối ưu cho gia công tinh và vật liệu mềm
- Góc xoắn 30°: Cân bằng độ bền và khả năng thoát phoi, vận hành ổn định
- Độ cứng 55HRC: Gia công thép thường, inox mỏng và kim loại phổ thông
- Lưỡi cắt chính xác: Giảm rung động, nâng cao độ ổn định và chất lượng bề mặt
Ứng dụng
- Gia công biên dạng 3D: Phay bề mặt cong, chi tiết phức tạp, khuôn mẫu
- Phay tinh bề mặt: Tạo độ bóng cao, hoàn thiện chi tiết chính xác
- Gia công kim loại phổ thông: Phù hợp nhôm, thép thường và inox mỏng
- Gia công khuôn mẫu: Ứng dụng trong khuôn ép, khuôn nhựa, chi tiết kỹ thuật
- Sử dụng đa dạng máy CNC: Phù hợp CNC mini và CNC công nghiệp
Thông số kỹ thuật
|
STT |
Quy cách |
D (mm) |
Lc (mm) |
d (mm) |
L (mm) |
Số me |
|
1 |
D1x3xd4x50L-2F |
1 |
3 |
4 |
50 |
2 |
|
2 |
D2x6xd4x50L-2F |
2 |
6 |
4 |
50 |
2 |
|
3 |
D3x9xd3x50L-2F |
3 |
9 |
3 |
50 |
2 |
|
4 |
D4x12xd4x50L-2F |
4 |
12 |
4 |
50 |
2 |
|
5 |
D4x16xd4x75L-2F |
4 |
16 |
4 |
75 |
2 |
|
6 |
D4x20xd4x100L-2F |
4 |
20 |
4 |
100 |
2 |
|
7 |
D6x18xd6x50L-2F |
6 |
18 |
6 |
50 |
2 |
|
8 |
D6x25xd6x75L-2F |
6 |
25 |
6 |
75 |
2 |
|
9 |
D6x30xd6x100L-2F |
6 |
30 |
6 |
100 |
2 |
|
10 |
D8x24xd8x60L-2F |
8 |
24 |
8 |
60 |
2 |
|
11 |
D8x30xd8x75L-2F |
8 |
30 |
8 |
75 |
2 |
|
12 |
D8x35xd8x100L-2F |
8 |
35 |
8 |
100 |
2 |
|
13 |
D10x30xd10x75L-2F |
10 |
30 |
10 |
75 |
2 |
|
14 |
D10x40xd10x100L-2F |
10 |
40 |
10 |
100 |
2 |
|
15 |
D12x35xd12x75L-2F |
12 |
35 |
12 |
75 |
2 |
|
16 |
D12x45xd12x100L-2F |
12 |
45 |
12 |
100 |
2 |
|
17 |
D14x45xd14x100L-2F |
14 |
45 |
14 |
100 |
2 |
|
18 |
D16x45xd16x100L-2F |
16 |
45 |
16 |
100 |
2 |
|
19 |
D18x45xd18x100L-2F |
18 |
45 |
18 |
100 |
2 |
|
20 |
D20x45xd20x100L-2F |
20 |
45 |
20 |
100 |
2 |
|
21 |
D6x45xd6x150L-2F |
6 |
45 |
6 |
150 |
2 |
|
22 |
D8x50xd8x150L-2F |
8 |
50 |
8 |
150 |
2 |
|
23 |
D10x55xd10x150L-2F |
10 |
55 |
10 |
150 |
2 |
|
24 |
D12x55xd12x150L-2F |
12 |
55 |
12 |
150 |
2 |
|
25 |
D14x70xd14x150L-2F |
14 |
70 |
14 |
150 |
2 |
|
26 |
D16x80xd16x150L-2F |
16 |
80 |
16 |
150 |
2 |
|
27 |
D18x80xd18x150L-2F |
18 |
80 |
18 |
150 |
2 |
|
28 |
D20x80xd20x150L-2F |
20 |
80 |
20 |
150 |
2 |
|
29 |
D22xd20x100L-2F |
22 |
20 |
100 |
2 |
|
|
30 |
D25xd25x100L-2F |
25 |
25 |
100 |
2 |
|
|
31 |
D25xd25x150L-2F |
25 |
25 |
150 |
2 |
|
|
32 |
D6xd6x200L-2F |
6 |
6 |
200 |
2 |
|
|
33 |
D8xd8x200L-2F |
8 |
8 |
200 |
2 |
|
|
34 |
D10xd10x200L-2F |
10 |
10 |
200 |
2 |
|
|
35 |
D12xd12x200L-2F |
12 |
12 |
200 |
2 |
|
|
36 |
D14xd14x200L-2F |
14 |
14 |
200 |
2 |
|
|
37 |
D16xd16x200L-2F |
16 |
16 |
200 |
2 |
|
|
38 |
D20xd20x200L-2F |
20 |
20 |
200 |
2 |

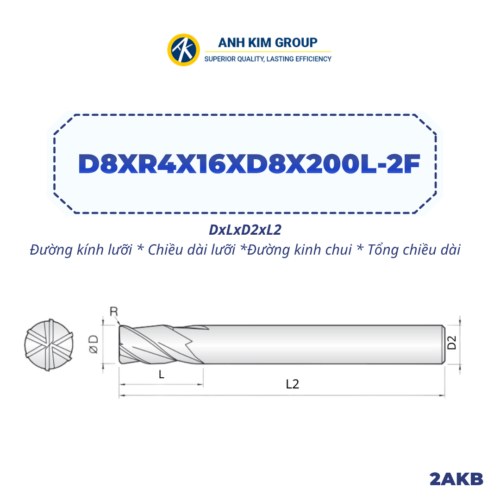

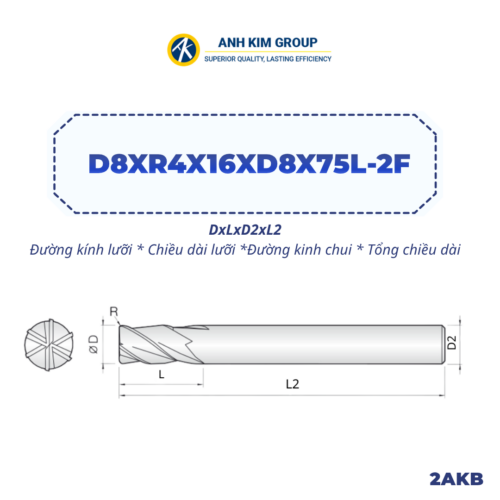

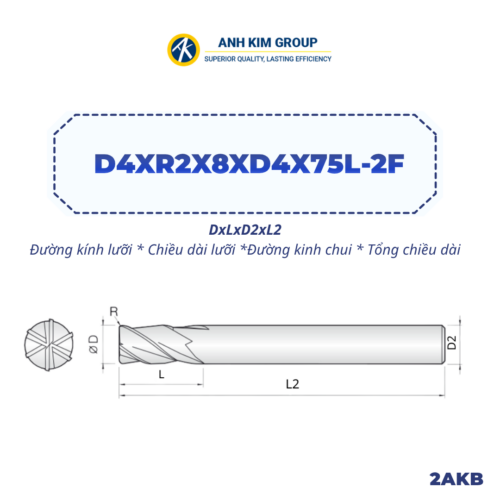

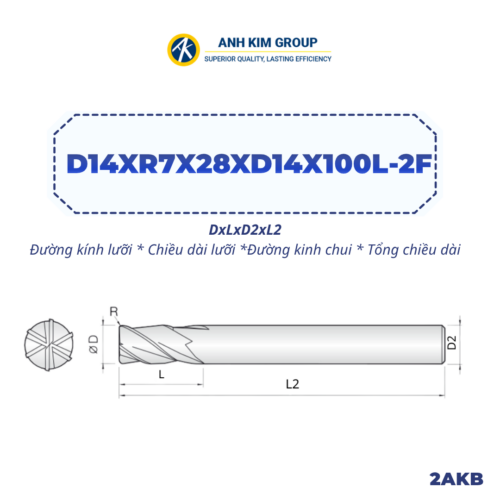

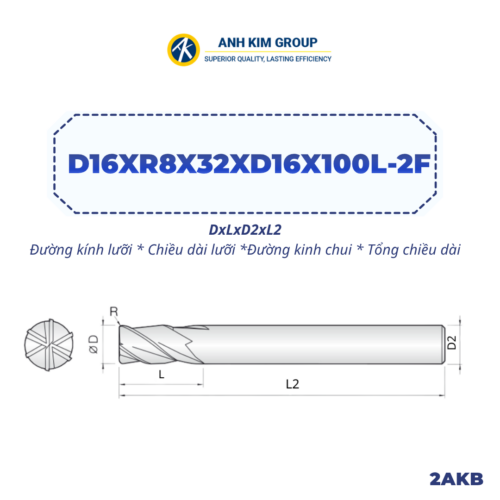

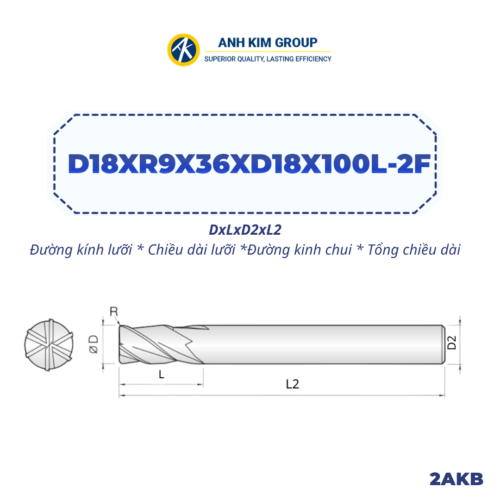

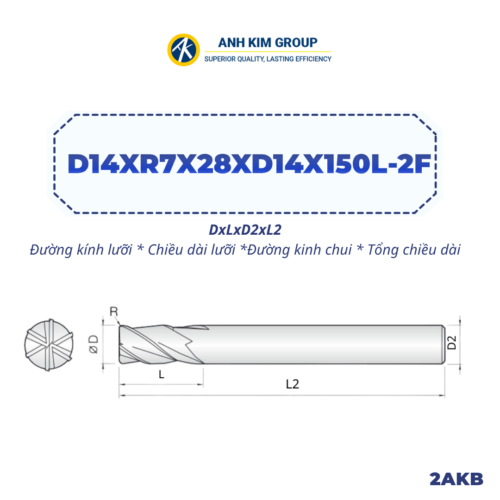

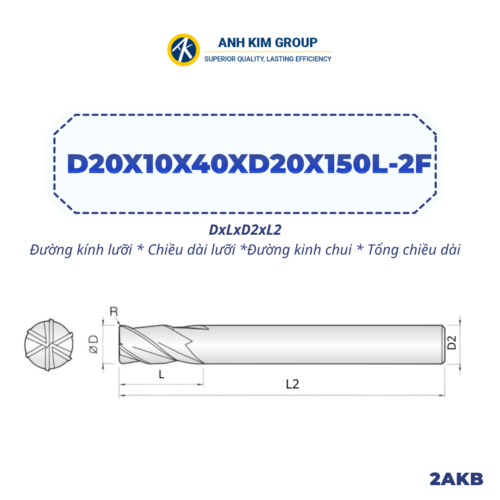

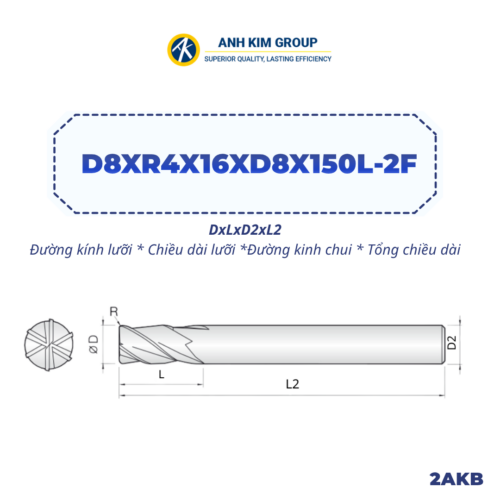

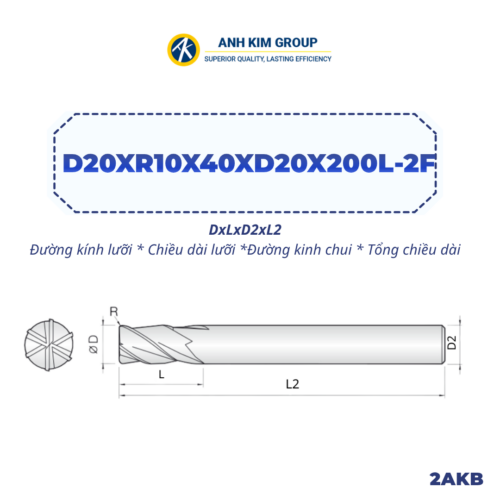

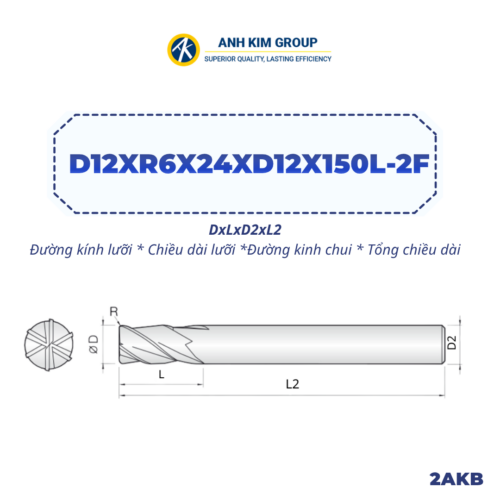

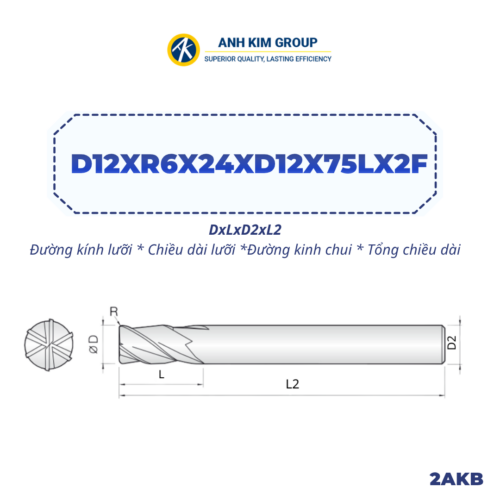

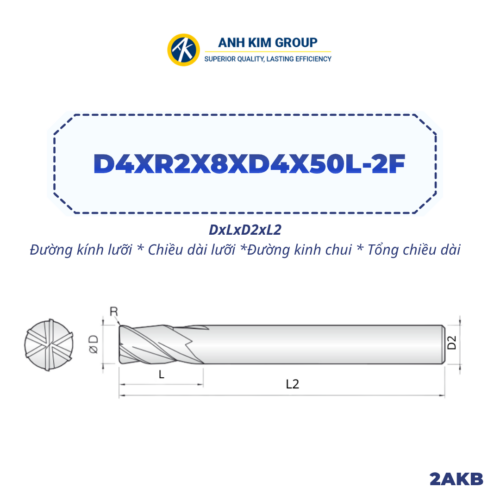

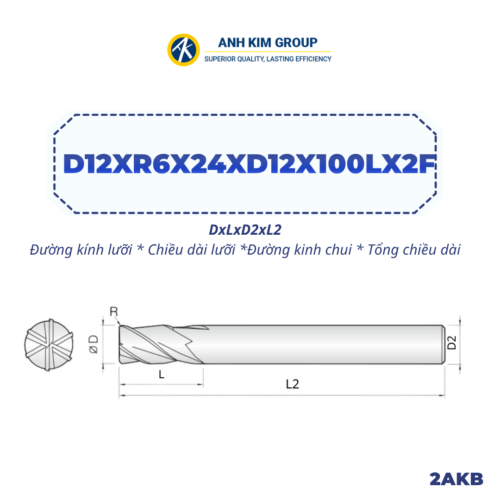

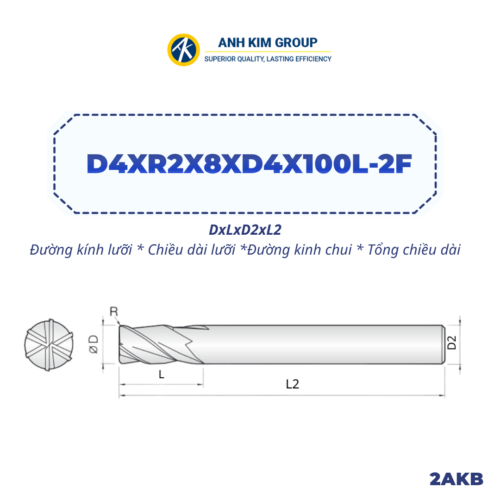

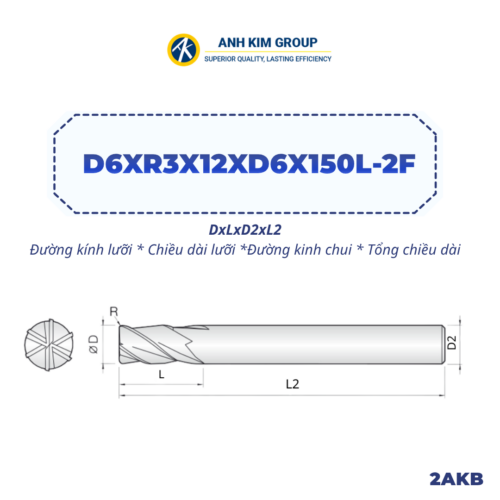

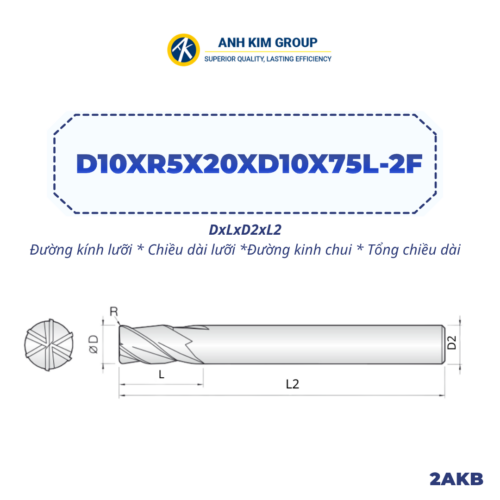

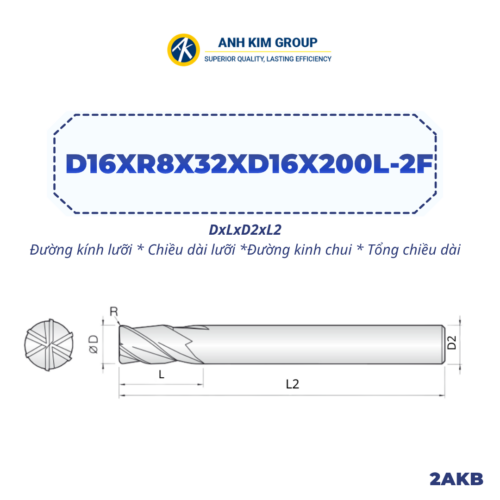

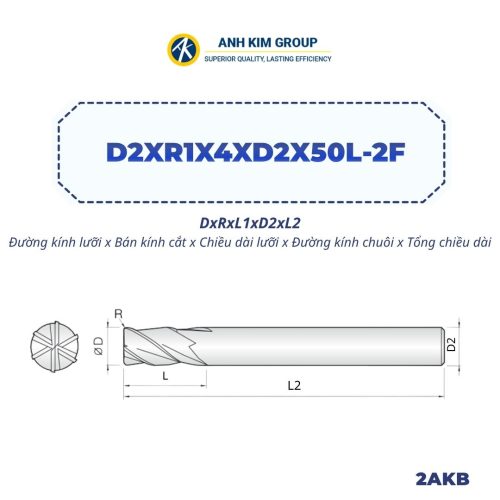

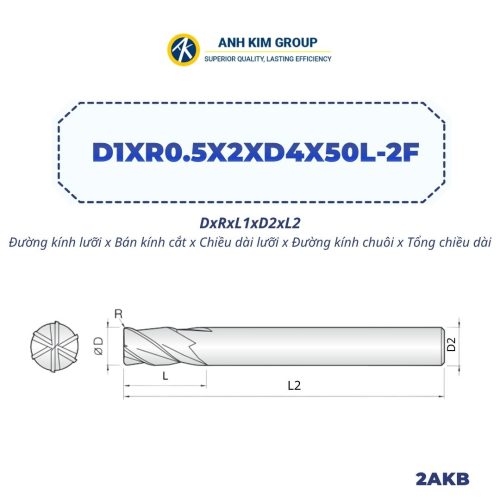

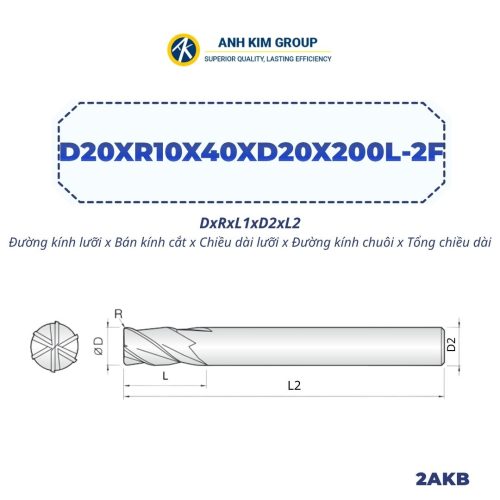

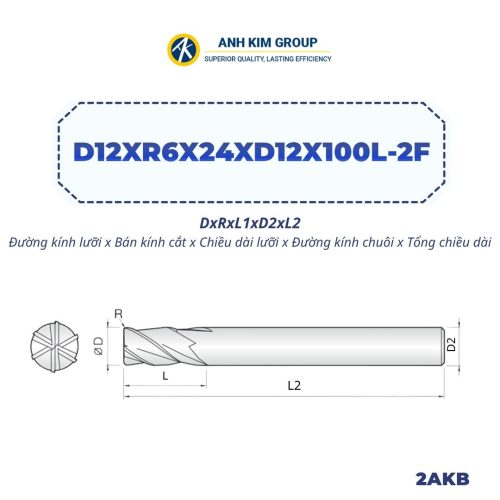

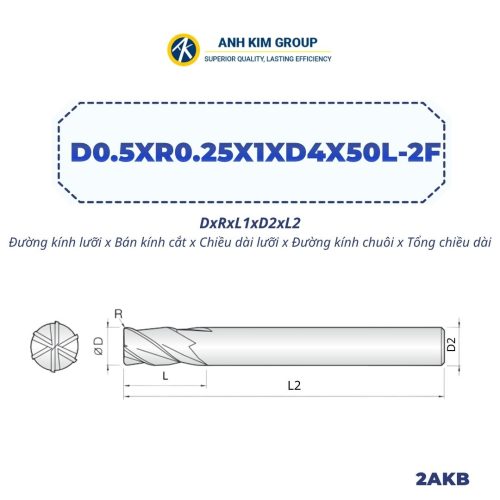

Giải thích thông số
- D: Đường kính lưỡi cắt
- Chiều dài cắt: phần cắt thực tế
- d: Đường kính chuôi
- L: Tổng chiều dài dao
- 2F: 2 me cắt
Lưu ý sử dụng
- Nên lựa chọn tốc độ cắt và bước tiến phù hợp với từng loại vật liệu để đảm bảo tuổi thọ dao và chất lượng bề mặt gia công.
- Do dao không có lớp phủ, cần hạn chế sử dụng trong điều kiện tải nặng hoặc gia công vật liệu quá cứng.
- Ưu tiên sử dụng cho phay tinh hoặc bán tinh để đạt hiệu quả tốt nhất.
