Dao phay End Mill (dao phay ngón) là một trong những dụng cụ cắt được sử dụng phổ biến trong gia công CNC, đáp ứng nhiều nguyên công như phay rãnh, phay vai, phay hốc và gia công biên dạng. Với đa dạng kiểu hình học, số me, vật liệu và lớp phủ, mỗi loại End Mill sẽ phù hợp với những điều kiện gia công khác nhau.
Vậy khi lựa chọn và sử dụng dao phay End Mill cần lưu ý những gì để đạt hiệu quả gia công tốt? Cùng CNC Ánh Kim tìm hiểu trong bài viết dưới đây.
Dao phay End Mill là gì?
Dao phay End Mill, thường gọi là dao phay ngón, là dụng cụ cắt quay được sử dụng phổ biến trên máy phay và trung tâm gia công CNC. Dao thường có các lưỡi cắt dọc theo chu vi và phần đầu, nhờ đó có thể thực hiện nhiều chuyển động cắt theo phương ngang hoặc theo biên dạng của chi tiết. Các rãnh xoắn (flute) trên thân dao vừa tạo lưỡi cắt vừa hỗ trợ hình thành và thoát phoi trong quá trình gia công.
Khác với mũi khoan chủ yếu tạo lỗ theo phương dọc trục, End Mill có khả năng cắt bằng cạnh bên nên phù hợp với nhiều nguyên công như phay rãnh, phay vai, phay hốc, phay biên dạng và phay tinh bề mặt. Với những thiết kế có lưỡi cắt tâm phù hợp, dao còn có thể thực hiện các chuyển động như ramping hoặc nội suy xoắn để đi vào vật liệu.
Tùy vào hình dạng đầu dao, số me, góc xoắn, vật liệu nền và lớp phủ, End Mill được thiết kế cho những điều kiện gia công khác nhau. Vì vậy, để đạt hiệu quả cắt và tuổi thọ dao phù hợp, cần lựa chọn End Mill dựa trên vật liệu phôi, dạng nguyên công, khả năng thoát phoi và điều kiện gia công thực tế, thay vì chỉ dựa vào đường kính dao.

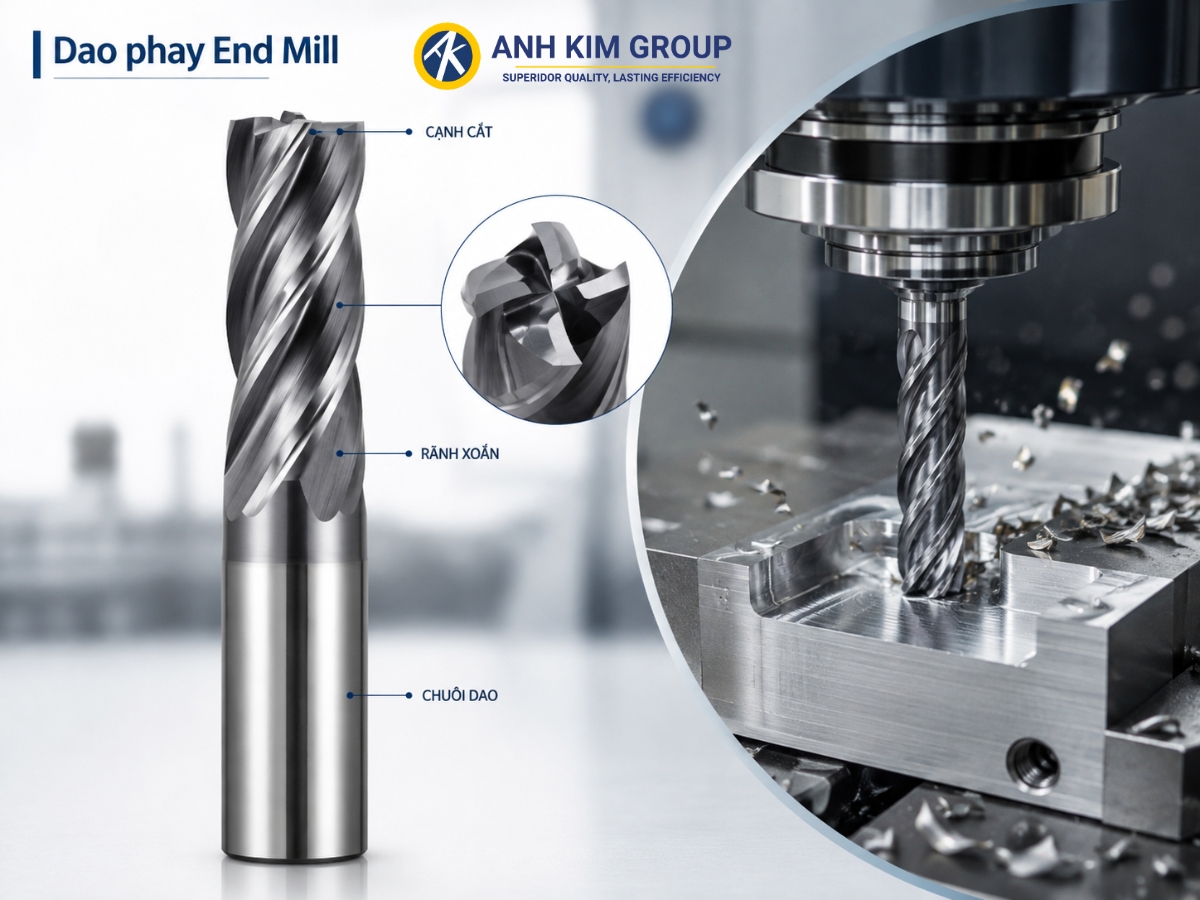

Dao phay End Mill thường gọi là dao phay ngón được sử dụng phổ biến trong gia công CNC
Cấu tạo của dao phay End Mill
Dao phay End Mill có cấu tạo gồm cán dao, lưỡi cắt và rãnh thoát phoi. Ngoài ra, số me và góc xoắn cũng là những thông số quan trọng ảnh hưởng trực tiếp đến khả năng cắt và thoát phoi.
Cán dao
Cán dao (shank) là phần được kẹp vào đầu kẹp của máy CNC, có nhiệm vụ giữ dao ổn định trong quá trình gia công. Cán dao cần phù hợp với hệ thống kẹp và đảm bảo độ đồng tâm để hạn chế rung và sai số.
Lưỡi cắt và rãnh thoát phoi
Lưỡi cắt trực tiếp bóc tách vật liệu khỏi phôi, thường bố trí ở chu vi và phần đầu dao. Rãnh thoát phoi (flute) nằm giữa các lưỡi cắt, tạo không gian đưa phoi ra khỏi vùng gia công và hỗ trợ quá trình cắt diễn ra ổn định.
Góc xoắn và số me
Góc xoắn (helix angle) ảnh hưởng đến lực cắt, khả năng thoát phoi và độ ổn định của dao. Số me (flute count) quyết định số lưỡi tham gia cắt và không gian thoát phoi: ít me thường có rãnh thoát phoi lớn hơn, trong khi nhiều me tăng số lưỡi cắt tham gia. Vì vậy, cần lựa chọn số me và góc xoắn phù hợp với vật liệu cũng như nguyên công gia công.
Lớp phủ của dao End Mill
Lớp phủ giúp tăng khả năng chống mài mòn, chịu nhiệt và giảm ma sát trong quá trình cắt. Tùy vật liệu gia công, End Mill có thể sử dụng các lớp phủ như TiN, TiAlN, AlTiN, AlCrN hoặc DLC. Việc chọn đúng lớp phủ giúp cải thiện tuổi thọ dao và duy trì hiệu quả gia công ổn định hơn.

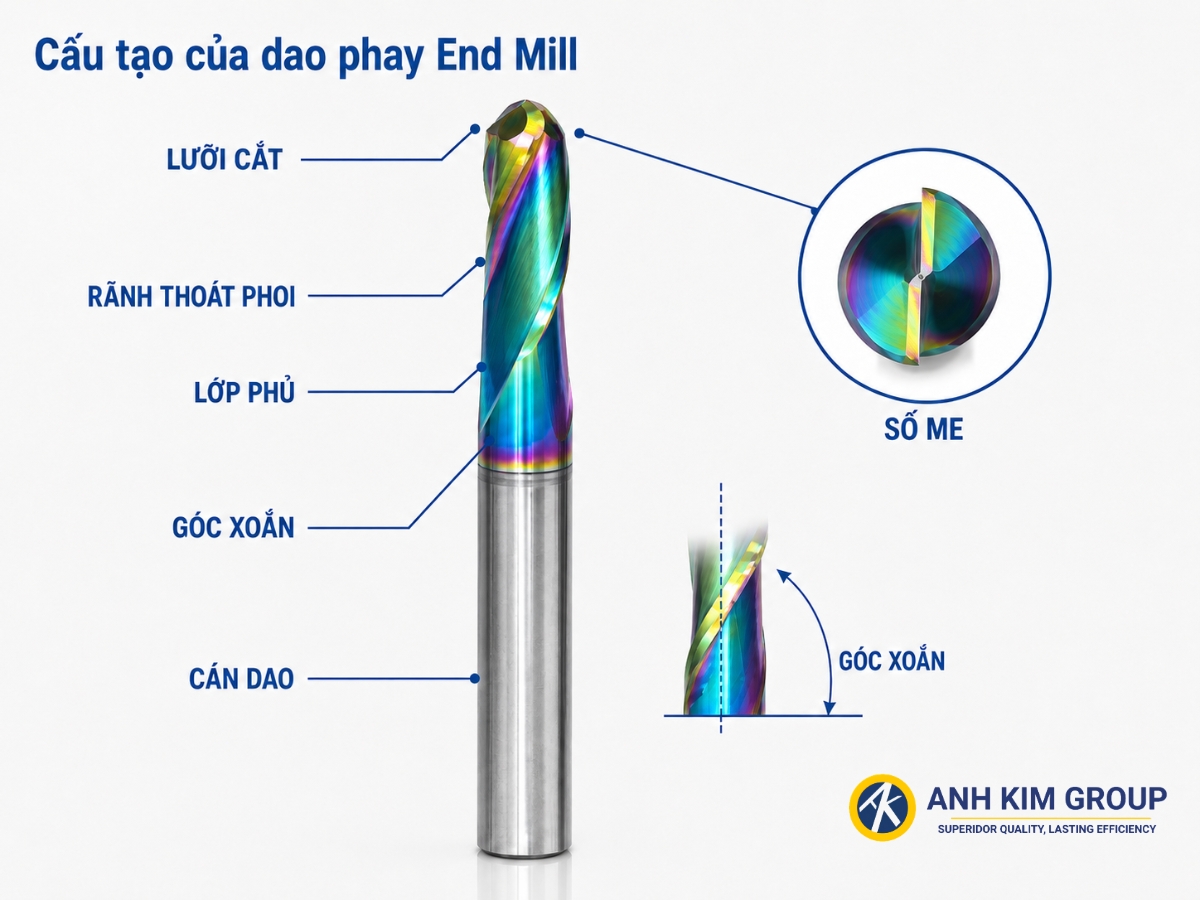

Cấu tạo dao phay ngón gồm 3 phần chính
Các loại dao phay End Mill phổ biến
Tùy theo hình dạng đầu cắt, kết cấu lưỡi và mục đích gia công, dao phay End Mill được chia thành nhiều loại khác nhau. Việc chọn đúng loại dao giúp quá trình cắt ổn định hơn và phù hợp hơn với yêu cầu của từng nguyên công.
Dao phay vuông – Square End Mill
Dao phay vuông có phần đầu phẳng, góc cắt gần 90°, thường được sử dụng để phay rãnh, phay vai, phay hốc và gia công bề mặt đáy phẳng. Đây là một trong những loại End Mill phổ biến nhất nhờ khả năng ứng dụng linh hoạt trong nhiều nguyên công CNC.
>> Xem các dòng dao phay ngón đa dạng kích thước và thông số tại CNC Ánh Kim
Dao phay cầu – Ball Nose End Mill
Dao phay cầu có phần đầu được bo tròn dạng bán cầu, phù hợp với gia công bề mặt cong, biên dạng 3D, lòng khuôn và các chi tiết có hình học phức tạp. Loại dao này thường được sử dụng trong gia công khuôn mẫu và các nguyên công cần chuyển tiếp bề mặt mượt.
>> Xem các dòng dao phay cầu đa dạng kích thước và thông số tại CNC Ánh Kim
Dao phay góc R – Corner Radius End Mill
Dao phay góc R có bán kính bo tại vị trí giao giữa mặt đầu và cạnh bên. Phần bo R giúp tăng độ bền của góc cắt và hạn chế sứt mẻ, đồng thời tạo bán kính lượn tại góc chi tiết. Dao thường được dùng cho cả phay thô và phay tinh.
>> Xem và chọn mua dao phay góc R thương hiệu DIAK chất lượng tại CNC Ánh Kim
Dao phay phá thô – Roughing End Mill
Dao phay phá thô được thiết kế để loại bỏ lượng vật liệu lớn trong thời gian ngắn, giúp giảm tải cắt và rút ngắn thời gian gia công ở bước đầu. Sau nguyên công phá thô, chi tiết thường được tiếp tục gia công bằng dao tinh để đạt kích thước và chất lượng bề mặt yêu cầu.
>> Xem và chọn mua dao phay phá thô thương hiệu DIAK giá tốt
Dao phay cổ dài – Long Neck End Mill
Dao phay cổ dài có phần cổ được thu nhỏ hoặc kéo dài, giúp lưỡi cắt tiếp cận hốc sâu, thành cao và các vị trí khó gia công. Khi sử dụng cần chú ý chiều dài nhô dao và chế độ cắt vì phần dao càng dài thì độ cứng vững càng giảm, dễ phát sinh rung nếu lựa chọn thông số không phù hợp.

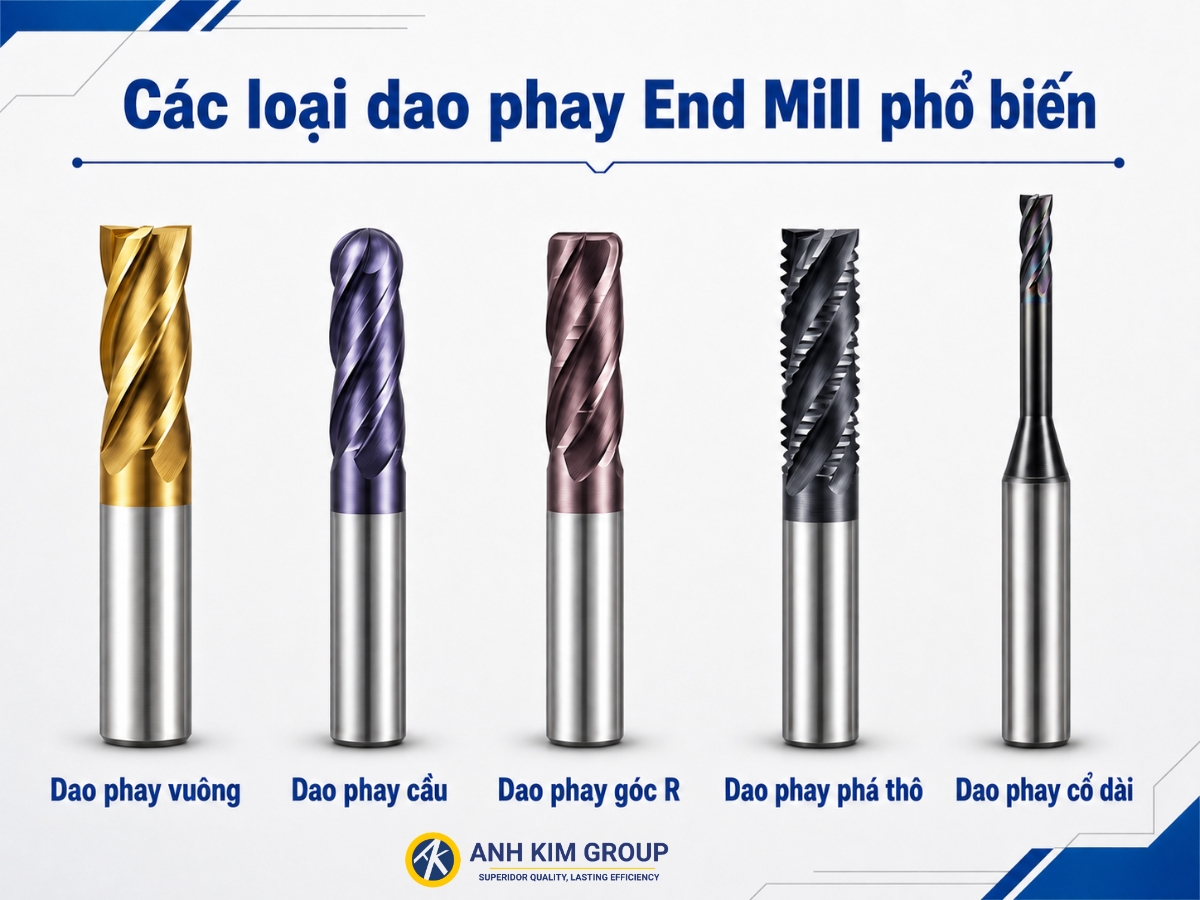

Các loại dao phay End Mill được thiết kế phù hợp với từng yêu cầu và nguyên công gia công CNC
Dao phay End Mill được dùng để làm gì?
Nhờ khả năng cắt ở phần đầu và cạnh bên, dao phay End Mill có thể thực hiện nhiều nguyên công khác nhau trên máy CNC. Tùy hình dạng và thiết kế dao, các ứng dụng phổ biến gồm:
Phay rãnh
End Mill được sử dụng để tạo rãnh thẳng, rãnh kín và các rãnh có kích thước khác nhau trên chi tiết. Khi phay rãnh, khả năng thoát phoi và độ cứng vững của dao là những yếu tố cần đặc biệt lưu ý.
Phay vai
Dao có thể gia công đồng thời mặt đáy và thành bên, tạo các bề mặt vai theo yêu cầu. Dao phay vuông thường được sử dụng khi cần tạo góc vai gần 90°.
Phay hốc
End Mill phù hợp để bóc vật liệu bên trong các hốc, khoang hoặc lòng khuôn. Tùy độ sâu và hình dạng hốc, có thể kết hợp các đường chạy dao như ramping hoặc nội suy xoắn để tiếp cận vùng gia công.
Phay biên dạng và bề mặt 3D
Các dòng End Mill như dao phay cầu và dao phay góc R thường được sử dụng để gia công biên dạng cong, bề mặt 3D và các chi tiết khuôn mẫu có hình học phức tạp.
Phay thô và phay tinh
End Mill có thể được sử dụng từ bóc vật liệu ở bước gia công thô đến hoàn thiện bề mặt ở bước gia công tinh. Tuy nhiên, cần lựa chọn đúng hình học dao, số me và chế độ cắt phù hợp với từng mục đích.
Dao phay End Mill đáp ứng đa dạng nguyên công từ phay rãnh, phay hốc đến gia công biên dạng
Dao phay End Mill có thể gia công những vật liệu nào?
Dao phay End Mill có thể được sử dụng để gia công nhiều nhóm vật liệu khác nhau. Tuy nhiên, mỗi vật liệu có độ cứng, khả năng thoát nhiệt và đặc tính tạo phoi riêng, vì vậy cần lựa chọn loại dao phù hợp thay vì sử dụng một loại End Mill cho mọi trường hợp.
Thép
End Mill được sử dụng phổ biến để gia công nhiều loại thép trong các nguyên công phay rãnh, phay vai, phay hốc và phay biên dạng. Với thép, cần chú ý đến độ cứng vật liệu, độ bền lưỡi cắt và lớp phủ của dao để duy trì tuổi thọ dụng cụ.
Thép không gỉ – Inox
Inox có xu hướng sinh nhiệt cao và biến cứng khi gia công, do đó cần End Mill có hình học lưỡi cắt và lớp phủ phù hợp, đồng thời kiểm soát tốt chế độ cắt và khả năng thoát phoi.
Gang
Các dòng End Mill phù hợp cũng có thể gia công gang. Tùy loại gang và nguyên công, cần lựa chọn vật liệu dao, số me và thông số cắt thích hợp để kiểm soát mài mòn lưỡi cắt.
Nhôm và hợp kim màu
Khi gia công nhôm, End Mill thường ưu tiên lưỡi cắt sắc và rãnh thoát phoi lớn để hạn chế phoi bám vào dao và hỗ trợ thoát phoi nhanh. Nhiều dòng End Mill chuyên dụng được thiết kế riêng cho nhôm 6061, 7075 và các hợp kim màu khác.
Vật liệu cứng và hợp kim chịu nhiệt
Một số End Mill carbide hiệu suất cao được thiết kế để gia công thép tôi cứng, titan, hợp kim nickel và các hợp kim chịu nhiệt. Những vật liệu này yêu cầu dao có độ bền nhiệt, độ chống mài mòn và hình học cắt phù hợp hơn so với các vật liệu thông thường.
End Mill có thể gia công nhiều nhóm vật liệu khi lựa chọn đúng loại dao và chế độ cắt.
Ưu và nhược điểm của dao phay End Mill
Ưu điểm của dao phay End Mill
- Độ chính xác và chất lượng bề mặt tốt: End Mill có hình học lưỡi cắt chính xác, nhiều thiết kế chuyên cho gia công tinh giúp tạo bề mặt ổn định và giảm công đoạn hoàn thiện sau gia công.
- Ứng dụng linh hoạt: Có thể sử dụng cho nhiều nguyên công như phay rãnh, phay vai, phay hốc, phay biên dạng, phay thô và phay tinh.
- Đa dạng lựa chọn: End Mill có nhiều dạng đầu cắt, số me, góc xoắn, vật liệu nền và lớp phủ để phù hợp với từng điều kiện gia công.
- Gia công được nhiều nhóm vật liệu: Khi chọn đúng dòng dao, End Mill có thể gia công thép, inox, gang, nhôm, vật liệu cứng và một số hợp kim chịu nhiệt.
- Năng suất gia công cao: Các dòng End Mill hiệu suất cao có thể kết hợp hình học đặc biệt và lớp phủ để giảm rung, tăng khả năng bóc vật liệu và kéo dài tuổi thọ dao.
Nhược điểm của dao phay End Mill
- Chi phí dao có thể cao: Các dòng carbide nguyên khối, lớp phủ cao cấp hoặc thiết kế chuyên dụng thường có giá cao hơn dao phổ thông.
- Nhạy với rung và va đập: End Mill carbide có độ cứng cao nhưng cần hệ thống máy, đầu kẹp và gá đặt đủ cứng vững. Rung động có thể làm giảm chất lượng bề mặt và tuổi thọ dao.
- Yêu cầu lựa chọn đúng thông số: Số me, lớp phủ, chiều dài dao và chế độ cắt cần phù hợp với vật liệu và nguyên công; lựa chọn sai có thể gây thoát phoi kém, mòn nhanh hoặc gãy dao.
- Dao dài dễ bị võng: Khi chiều dài nhô dao lớn, độ cứng vững giảm và nguy cơ lệch dao, rung hoặc sai số gia công tăng.

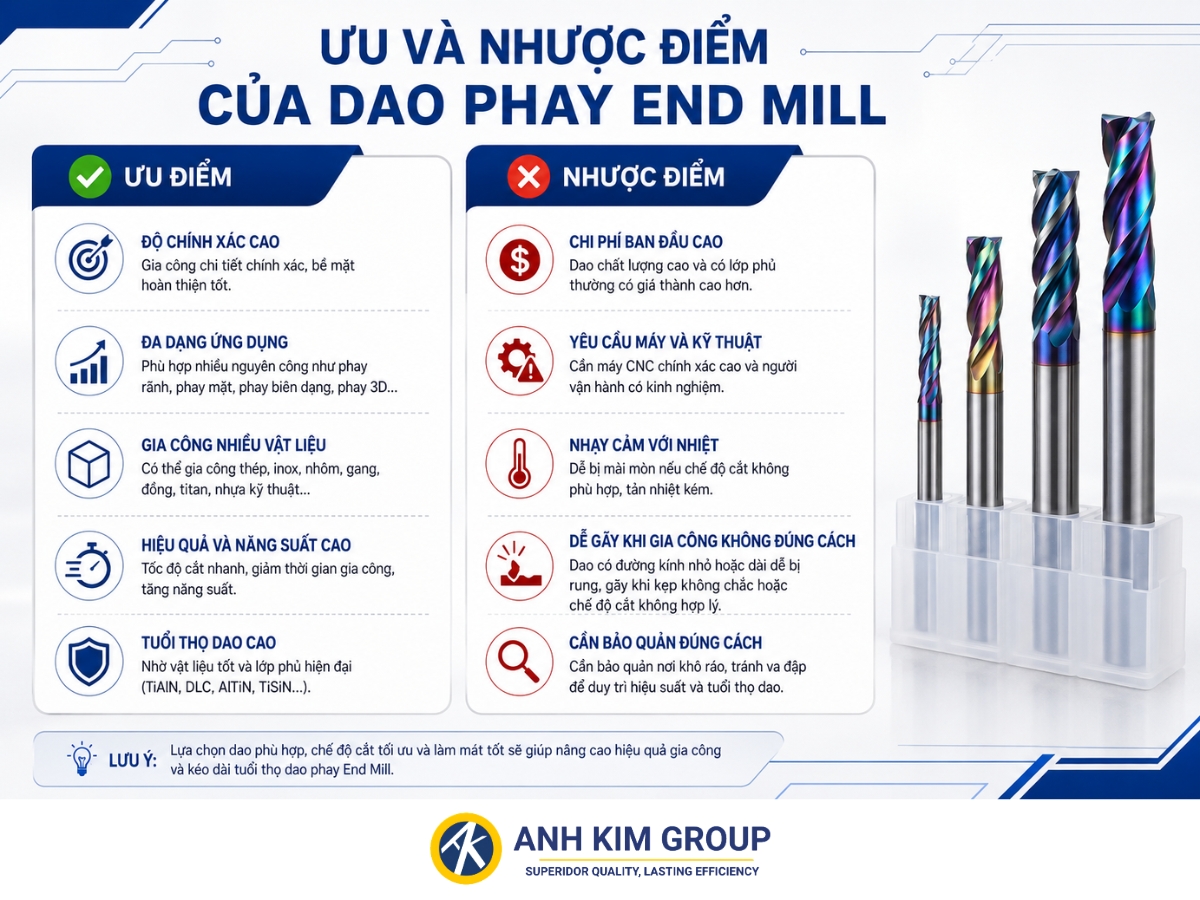

Ưu và nhược điểm của dao phay End Mill trong gia công CNC
Kinh nghiệm chọn dao phay End Mill phù hợp
Để End Mill làm việc ổn định và đạt tuổi thọ tốt, cần lựa chọn dao dựa trên vật liệu phôi, số me, lớp phủ và độ cứng của vật liệu gia công. Kennametal cũng xem đây là những yếu tố quan trọng khi lựa chọn End Mill cho từng ứng dụng.
Theo vật liệu phôi
Mỗi nhóm vật liệu có đặc tính cắt và tạo phoi khác nhau. Nhôm và kim loại màu thường ưu tiên dao có lưỡi sắc, rãnh thoát phoi lớn; trong khi thép, inox, gang hoặc hợp kim chịu nhiệt cần chú trọng hơn đến độ bền lưỡi cắt, vật liệu dao và khả năng chịu nhiệt của lớp phủ.
Theo số me
Số me ảnh hưởng trực tiếp đến khả năng thoát phoi và số lưỡi tham gia cắt. Dao 2–3 me có không gian thoát phoi lớn, thường phù hợp với nhôm và vật liệu màu. Dao 4 me trở lên thường được sử dụng nhiều hơn khi gia công thép hoặc các nguyên công cần độ ổn định và chất lượng bề mặt cao. Tuy nhiên, số me vẫn cần lựa chọn theo dạng nguyên công và chế độ cắt thực tế.
Theo lớp phủ
Lớp phủ giúp tăng khả năng chống mài mòn, chịu nhiệt và kéo dài tuổi thọ dao. Chẳng hạn, TiN phù hợp với nhiều ứng dụng thông dụng; TiAlN và AlCrN có khả năng chịu nhiệt tốt hơn, thường được sử dụng khi gia công thép, inox, gang hoặc các vật liệu khó cắt. Việc chọn lớp phủ cần dựa vào vật liệu phôi và điều kiện cắt thay vì chỉ chọn lớp phủ có độ cứng cao nhất.
Theo độ cứng vật liệu
Độ cứng của phôi càng cao thì yêu cầu đối với End Mill càng khắt khe về vật liệu nền, độ bền lưỡi cắt và khả năng chống mài mòn. Với thép tôi hoặc vật liệu cứng, nên chọn dòng End Mill được nhà sản xuất chỉ định cho dải độ cứng tương ứng và sử dụng chế độ cắt phù hợp. Không nên chỉ dựa vào thông số HRC của dao để lựa chọn, mà cần xem đầy đủ khuyến nghị về vật liệu gia công của nhà sản xuất.
Những lỗi thường gặp và lưu ý khi sử dụng End Mill
Trong quá trình gia công, End Mill có thể gặp các tình trạng như mẻ lưỡi, gãy dao, rung, dính phoi hoặc bề mặt gia công kém. Nguyên nhân thường liên quan đến chế độ cắt, khả năng thoát phoi, độ cứng vững và cách gá dao.
Để hạn chế các vấn đề trên, cần lưu ý:
- Chọn đúng dao và chế độ cắt theo vật liệu, nguyên công và khuyến nghị của nhà sản xuất.
- Hạn chế chiều dài nhô dao, đảm bảo dao và phôi được gá chắc để giảm rung.
- Kiểm soát lượng chạy dao và chiều sâu cắt, tránh tải cắt quá lớn gây mẻ hoặc gãy dao.
- Đảm bảo thoát phoi tốt, đặc biệt khi phay rãnh và hốc sâu để tránh phoi bị cắt lại hoặc kẹt trong rãnh dao.
- Theo dõi tình trạng lưỡi cắt và thay dao khi xuất hiện dấu hiệu mòn, mẻ hoặc chất lượng bề mặt suy giảm.
Mua dao phay End Mill ở đâu?
Khi mua dao phay End Mill, nên ưu tiên đơn vị có nguồn gốc sản phẩm rõ ràng, đầy đủ thông số kỹ thuật và khả năng tư vấn theo vật liệu, độ cứng cũng như nguyên công gia công. Việc chọn đúng mã dao ngay từ đầu giúp hạn chế mua sai quy cách, giảm chi phí thử dao và nâng cao hiệu quả sử dụng.
Với hơn 13 năm kinh nghiệm trong lĩnh vực dao cụ và gia công CNC, CNC Ánh Kim cung cấp đa dạng các dòng dao phay End Mill chính hãng từ những thương hiệu như DIAK, Echain…, đáp ứng nhiều nhu cầu gia công thép, inox, nhôm, gang và các vật liệu khác.
Sản phẩm có nhiều lựa chọn về số me, lớp phủ, độ cứng và kích thước. Đội ngũ kỹ thuật CNC Ánh Kim luôn sẵn sàng tư vấn, hỗ trợ khách hàng lựa chọn đúng loại dao theo vật liệu và nguyên công thực tế.
Tham khảo sản phẩm tại:
- Website: cncanhkim.com
- Hotline/Zalo: 0886 113 609
- Danh mục sản phẩm: https://cncanhkim.com/danh-muc-san-pham/
- Catalogue: https://cncanhkim.com/download-catalogue/
Như vậy, dao phay End Mill là dụng cụ quan trọng trong gia công CNC nhờ khả năng đáp ứng nhiều nguyên công và vật liệu khác nhau. Để đạt hiệu quả tốt, cần lựa chọn đúng loại dao, số me, lớp phủ và thông số phù hợp với điều kiện gia công thực tế.
