Máy tiện là công cụ đóng vai trò quan trọng, ngày nay không thể thiếu trong các nhà máy hay xưởng sản xuất cơ khí. Nếu bạn đang tìm hiểu về loại máy này thì hãy theo dõi bài viết sau đây, CNC Ánh Kim sẽ cung cấp khái niệm, cấu tạo cũng như các loại máy tiện cơ khí sử dụng phổ biến nhất để bạn hiểu rõ hơn.

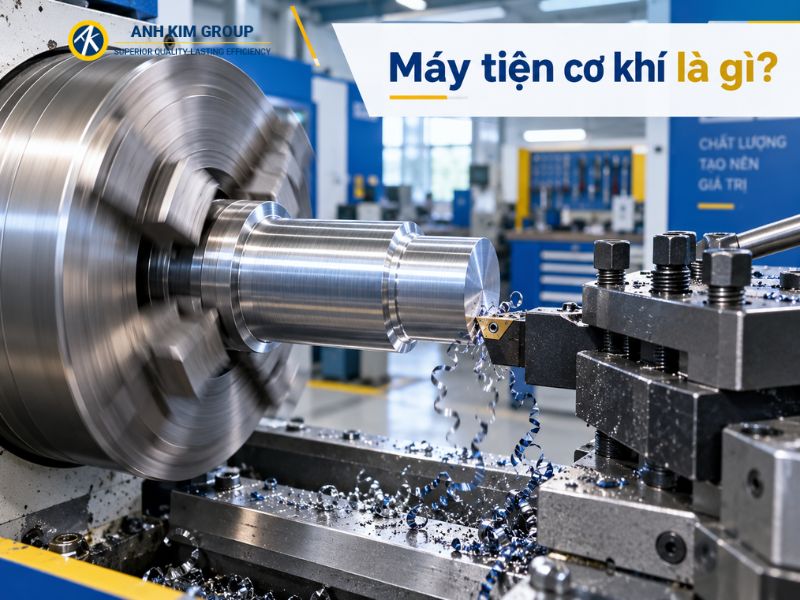

Máy tiện cơ khí là gì?
Máy tiện cơ khí hay còn gọi máy tiện gia công cơ khí là kỹ thuật gia công cơ khí hoạt động nhờ chịu ảnh hưởng của phôi quay tròn tạo thành những chuyển động cắt trên bề mặt vật liệu cắt. Nguyên liệu cắt kết hợp với chuyển động của dao được gọi là tổng hợp của 2 chuyển động tiến dao dọc Sd và tiến dao ngang Sng. Trong quá trình tiện trục sẽ có nhiệm vụ di chuyển tiến dao ngang Sng = 0 và di chuyển tiến dao dọc ≠ 0.
Máy tiện là loại máy sử dụng phổ biến trong gia công cơ khí được sử dụng trong các xưởng sản xuất cơ khí từ quy mô nhỏ đến lớn. Người ta thường ứng dụng máy tiện CNC để hoạt động dựa trên hệ thống điều khiển bằng máy tính thông minh. Với hệ thống này giúp máy tiện CNC có nhiều ưu điểm vượt trội hơn so với máy tiện truyền thống, giúp nâng cao hiệu suất lao động và giảm thiểu chi phí sản xuất.

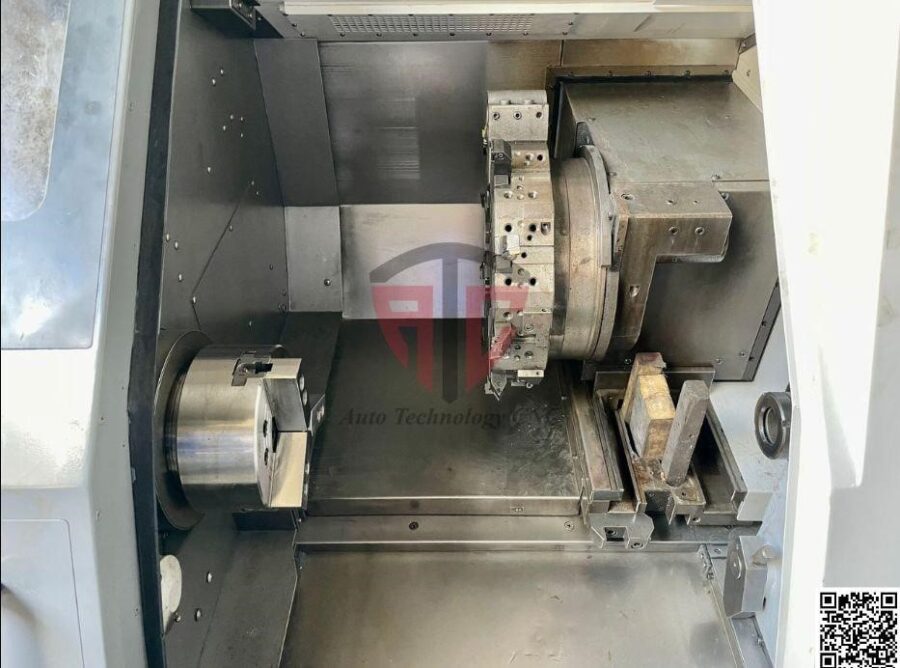

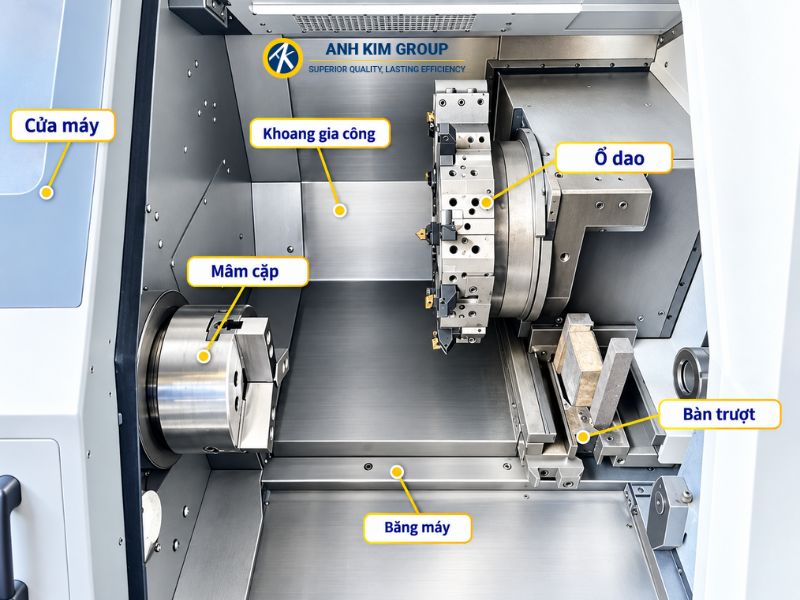

Cấu tạo của máy tiện gia công cơ khí
Cấu tạo máy tiện cơ khí
Các loại máy tiện cơ khí có cấu tạo gồm nhiều bộ phận khác nhau. Với mỗi bộ phận đều có những đặc điểm riêng và vai trò khác nhau để đảm bảo vận hành trơn tru nhất. Sau đây là cấu tạo của máy tiện:
Động cơ điện
Động cơ điện là bộ phận đóng vai trò quan trọng trong toàn bộ thiết kế máy, đảm nhận vai trò khởi động máy. Loại động cơ này sử dụng các loại nguồn điện như: 110V, 120V, 220V,… Máy tiện đời càng cao, nguồn điện được nó sử dụng sẽ càng lớn.
Công tắc điện của động cơ điện này được thiết kế ở vị trí bên cạnh dây dẫn cách điện. Cách sắp xếp này giúp cho động cơ điện có thể dễ dàng đóng mở trong khi sử dụng.
Mâm cặp
Là bộ phận được gắn ở vị trí 2 đầu ống và nó được thiết kế theo cặp. Mâm cặp được dùng để kẹp chặt phôi tiện khi đưa vào tiện. Trong quá trình sử dụng, người vận hành có thể dễ dàng thay đổi khoảng cách giữa các bộ phận kẹp ở phía bên hông. Từ đó giúp dễ dàng thay đổi tiện khi vật liệu phôi cho vào quá lớn hoặc quá nhỏ so với kích thước ban đầu.
Khuôn máy
Công dụng của khuôn máy là tạo thành đường ren vào đầu các vật liệu phôi kim loại. Bộ phận này còn được trang bị phần lưỡi dao cắt sắc bén giúp vết cắt đạt yêu cầu như người dùng muốn tiện.
Trục đồng tâm
Trục đồng tâm có hình dáng giống như hình mũi khoan, công dụng là giữ phôi kim loại ở 1 vị trí cố định giúp quá trình tiện chính xác và phôi không bị xô lệch ra khỏi đường cắt.
Máy cắt và tay điều khiển
Hai bộ phận này của máy tiện đều có hệ thống điều khiển để cắt bỏ những đoạn phôi kim loại thừa. Máy cắt được xử lý ở nhiệt độ cao với thời gian gia công nhanh nhưng vẫn có tính thẩm mỹ cao.

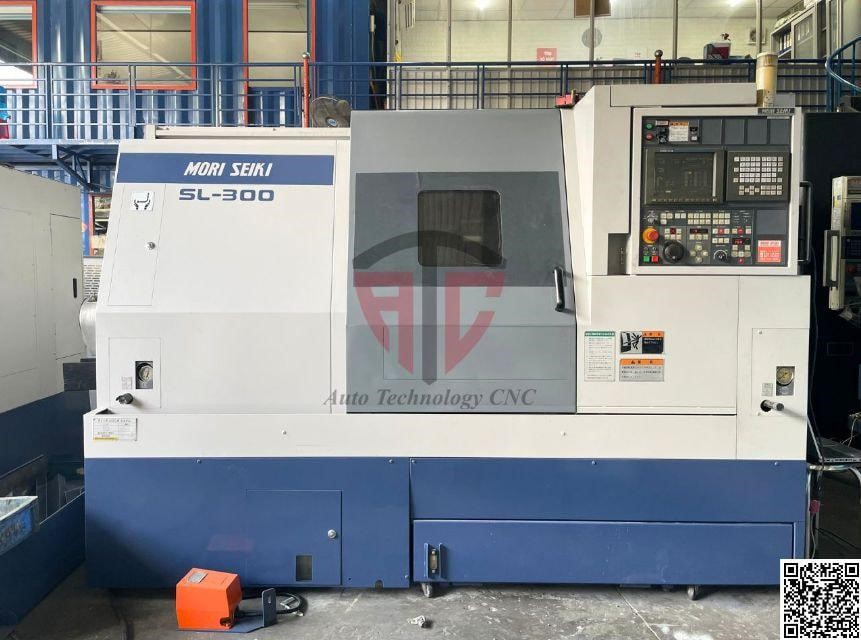

Các loại máy tiện cơ khí
Các loại máy tiện cơ khí
Máy tiện gia công cơ khí hiện nay có rất nhiều loại với tính năng khác nhau tùy vào mục đích sử dụng để lựa chọn. Tuy nhiên, các bạn nên quan tâm các loại máy tiện cơ khí phổ biến sau đây:
Máy tiện vạn năng
Loại máy tiện này có lịch sử ra đời sớm nhất và sử dụng phổ biến nhất hiện nay. Dòng máy này có 2 nhóm là: máy tiện trơn và máy tiện ren vít.
Máy tiện vạn năng có nhiều kích cỡ khác nhau như: 500kg, 4 tấn, 15 tấn và 400 tấn.
Máy sử dụng truyền động kết cấu loại có trục vít me hoặc không có trục vít me.
Máy tiện vạn năng chủ yếu dùng gia công mặt trụ ngoài, mặt trụ trong, côn ngoài, ren vít trong, côn trong.
Máy tiện chuyên dùng
Là loại máy tiện dùng để gia công một số chi tiết như: máy tiện hớt, máy tiện trục khuỷu, máy tiện ren chính xác, máy tiện bánh xe lửa,…
Máy tiện chép hình
Loại máy tiện này được trang bị các cơ cấu chép hình phục vụ cho hoạt động gia công các chi tiết hoa văn có hình dáng đặc biệt theo thiết kế. Loại máy tiện này thường được dùng truyền động trục trơn.
Máy tiện cụt
Máy tiện cụt được ứng dụng trong gia công các chi tiết có đường kính lớn như: bánh răng, puly, vô lăng. Nó cũng có thể dùng gia công các chi tiết nặng với đường kính lớn như bánh đai, bánh đà. Loại máy tiện này được trang bị thêm mâm cặp kích thước rất lớn, khi chuyển động chỉ có một trục trơn.
Máy tiện đứng
Máy tiện đứng là loại máy tiện có trục chính thẳng đứng, thường dùng gia công chi tiết nặng, phức tạp với độ khó cao.
Máy tiện CNC
Máy tiện CNC là dòng máy tiện hiện đại bậc nhất trong các loại máy tiện. Máy tiện CNC hoạt động dựa trên sự điều khiển bằng máy tính mang tính tự động. Sử dụng loại máy này không phụ thuộc vào tay nghề thợ, sản phẩm tạo ra có tính thẩm mỹ cao với các đường cắt đẹp.
Máy tiện CNC chia thành nhiều loại khác nhau như: Máy tiện CNC 2 trục, máy tiện CNC 2 mâm cặp, máy tiện CNC 3 trục hay máy tiện CNC được trang bị thêm trục phay.
Tham khảo các loại máy tiện CNC tại đây: https://atcmachinery.com/may-tien-cnc/
Tổng kết lại, bài viết trên các bạn đã biết các loại máy tiện cơ khí thông dụng nhất hiện nay. Nếu có nhu cầu mua máy tiện CNC chính hãng thì có liên hệ công ty ATC Machinery. Chúng tôi là đơn vị cung cấp máy CNC uy tín lâu năm sẽ tư vấn chi tiết để bạn chọn được sản phẩm phù hợp với nhu cầu.
