Gia công cơ khí chính xác CNC là phương pháp sử dụng máy điều khiển số để tạo ra các chi tiết theo kích thước, hình dạng, dung sai và yêu cầu bề mặt xác định trên bản vẽ kỹ thuật. Phương pháp này được ứng dụng rộng rãi trong sản xuất khuôn mẫu, linh kiện máy, đồ gá, thiết bị tự động hóa và nhiều chi tiết yêu cầu độ ổn định cao.
Độ chính xác của chi tiết CNC không chỉ phụ thuộc vào máy gia công mà còn chịu ảnh hưởng bởi phương án gá đặt, dụng cụ cắt, chế độ cắt, vật liệu phôi và quá trình đo kiểm. Bài viết dưới đây CNC Ánh Kim sẽ làm rõ các phương pháp gia công CNC phổ biến, quy trình gia công theo yêu cầu và những yếu tố quan trọng quyết định chất lượng chi tiết sau gia công.

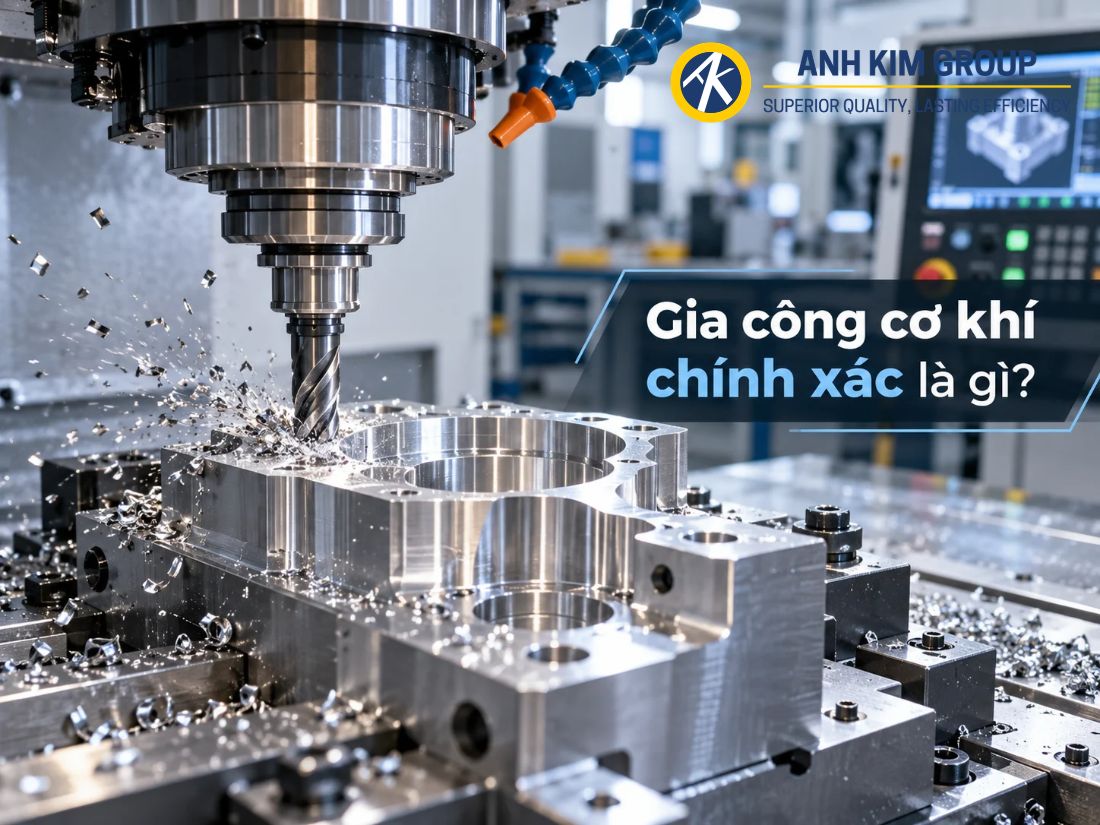

Gia công cơ khí chính xác là gì?
Gia công cơ khí chính xác là quá trình sử dụng máy công cụ và các phương pháp gia công phù hợp để tạo ra chi tiết theo kích thước, hình dạng, dung sai và yêu cầu bề mặt trên bản vẽ kỹ thuật. Các thiết bị thường dùng gồm máy phay CNC, máy tiện CNC, máy cắt dây CNC và nhiều hệ thống gia công điều khiển số khác.
Trong quá trình gia công CNC, chương trình điều khiển chuyển động của máy và dụng cụ cắt theo quỹ đạo xác định. Kỹ thuật viên thực hiện các công việc như lập trình, gá đặt phôi, thiết lập dao và kiểm tra chi tiết.
Độ chính xác thực tế còn phụ thuộc vào độ cứng vững của hệ thống, phương án gá đặt, dụng cụ cắt, chế độ cắt, vật liệu phôi và phương pháp đo kiểm.

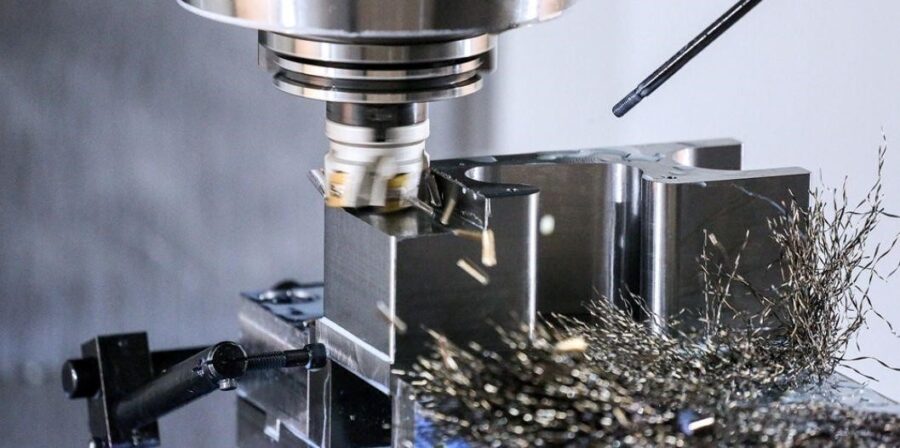

Gia công cơ khí chính xác CNC tạo chi tiết theo kích thước, dung sai và yêu cầu kỹ thuật trên bản vẽ.

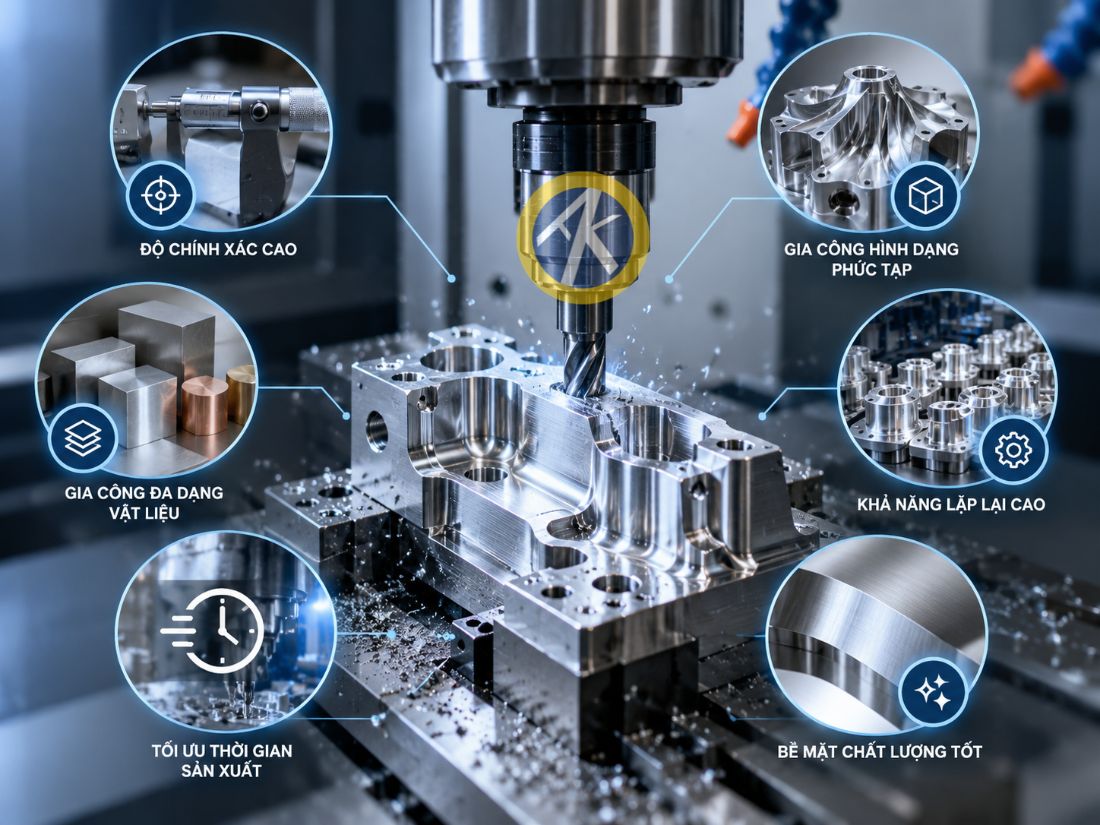

Ưu điểm của gia công cơ khí chính xác CNC
Gia công cơ khí chính xác CNC được ứng dụng rộng rãi nhờ khả năng kiểm soát quá trình gia công bằng chương trình và duy trì chất lượng ổn định giữa các chi tiết. Một số ưu điểm nổi bật gồm:
- Độ chính xác và khả năng lặp lại cao: Máy CNC điều khiển chuyển động của dao và phôi theo chương trình đã thiết lập, giúp gia công chi tiết theo kích thước, dung sai và yêu cầu bề mặt xác định. Khi điều kiện gia công được kiểm soát tốt, chương trình có thể được sử dụng để sản xuất nhiều chi tiết với độ đồng nhất cao.
- Gia công được các hình dạng phức tạp: CNC có khả năng thực hiện nhiều chuyển động và đường chạy dao khác nhau, phù hợp với các chi tiết có rãnh, hốc, bề mặt cong hoặc biên dạng phức tạp. Các hệ thống nhiều trục còn giúp tiếp cận nhiều mặt của chi tiết và giảm số lần gá trong một số nguyên công.
- Năng suất và mức độ tự động hóa cao: Nhiều bước như di chuyển dao, thay đổi tốc độ trục chính, lượng chạy dao hoặc thay dao có thể được lập trình trước. Điều này giúp giảm thao tác thủ công, rút ngắn chu kỳ sản xuất và duy trì quá trình gia công ổn định.
- Linh hoạt trong sản xuất: Chương trình CNC có thể được chỉnh sửa hoặc tái sử dụng khi sản xuất lại cùng một chi tiết, thuận tiện cho cả sản xuất đơn chiếc, theo lô và hàng loạt.
- Gia công được nhiều loại vật liệu: Tùy loại máy, dụng cụ cắt và công nghệ sử dụng, CNC có thể gia công nhiều nhóm vật liệu như thép, inox, nhôm, đồng, gang, nhựa kỹ thuật và vật liệu composite.
Tuy nhiên, độ chính xác và chất lượng bề mặt thực tế vẫn phụ thuộc vào máy, phương án gá đặt, dụng cụ cắt, chế độ cắt, vật liệu phôi và quá trình đo kiểm.

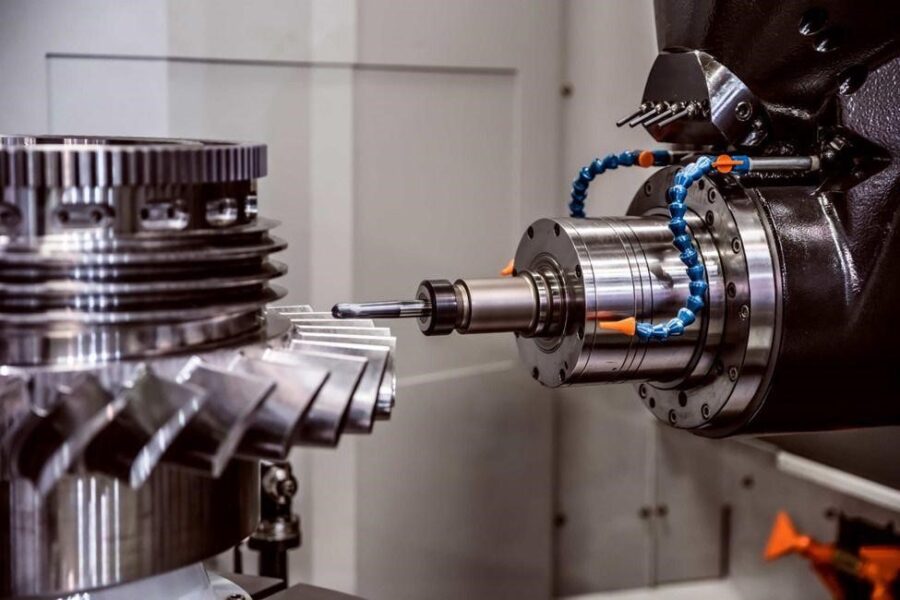

Gia công cơ khí chính xác giúp duy trì chất lượng ổn định giữa các chi tiết
Các phương pháp gia công cơ khí chính xác CNC phổ biến
Tùy theo hình dạng chi tiết, vật liệu, dung sai và yêu cầu bề mặt, gia công cơ khí chính xác có thể sử dụng nhiều phương pháp khác nhau. Trong đó, phay CNC, tiện CNC và gia công nhiều trục là những phương pháp phổ biến nhất.

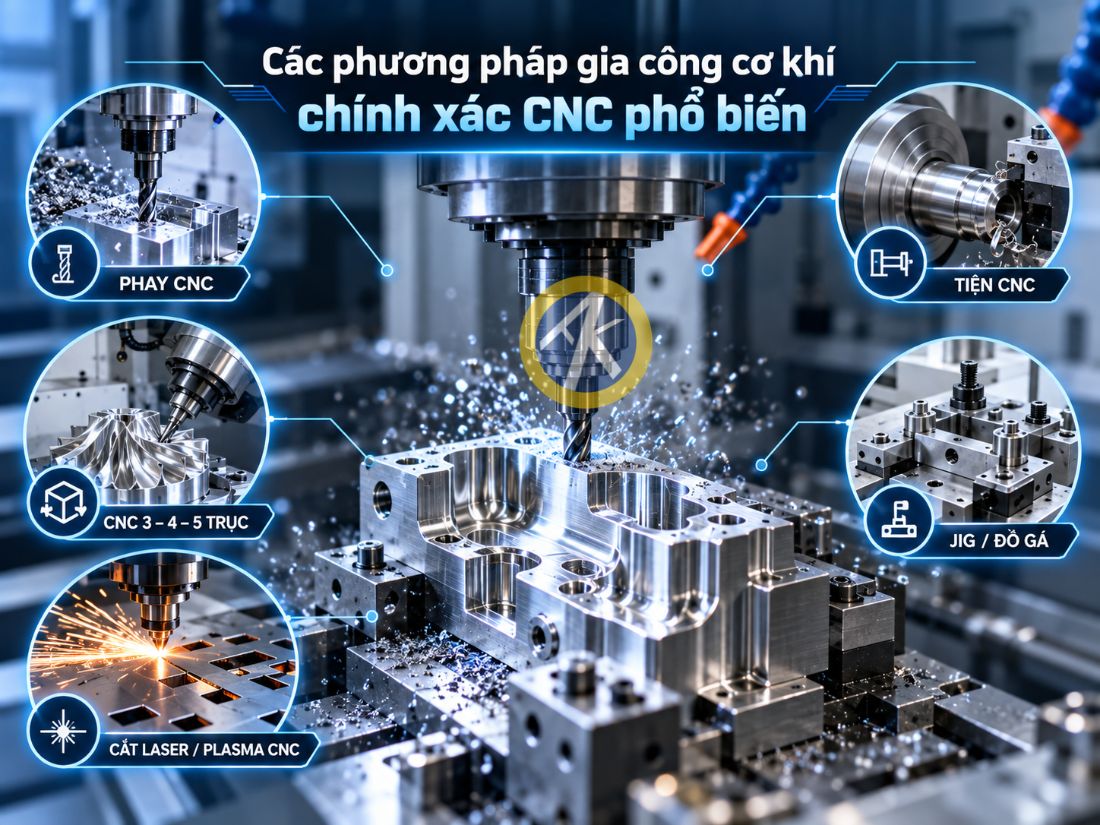

Các phương pháp gia công cơ khí phổ biến hiện nay
Gia công phay CNC
Phay CNC là phương pháp sử dụng dao phay quay quanh trục chính để bóc tách vật liệu khỏi phôi. Máy điều khiển chuyển động theo các trục X, Y, Z và có thể kết hợp thêm trục quay trên các hệ thống nhiều trục.
Phương pháp này phù hợp để gia công mặt phẳng, rãnh, hốc, vai, lỗ và các biên dạng 2D–3D trên nhiều vật liệu như thép, inox, nhôm, đồng, gang và nhựa kỹ thuật. Tùy nguyên công có thể sử dụng dao phay ngón, dao cầu, dao góc R, dao phay mặt hoặc các loại dao chuyên dụng khác.
Gia công tiện CNC
Tiện CNC thường được sử dụng cho các chi tiết có dạng tròn xoay. Trong quá trình gia công, phôi quay quanh trục chính còn dao tiện di chuyển theo chương trình để bóc tách vật liệu.
Tiện CNC có thể thực hiện nhiều nguyên công như tiện ngoài, tiện trong, tiện mặt đầu, tiện rãnh, tiện côn và tiện ren. Loại dao, hình học mảnh insert và chế độ cắt được lựa chọn theo vật liệu phôi và yêu cầu của từng nguyên công.
Gia công CNC 3 trục, 4 trục và 5 trục
Máy CNC 3 trục sử dụng ba trục tuyến tính X, Y, Z và phù hợp với phần lớn các nguyên công phay thông dụng. Máy 4 trục bổ sung một trục quay, giúp gia công nhiều mặt của chi tiết mà không cần tháo gá nhiều lần.
Với CNC 5 trục, hai chuyển động quay được bổ sung bên cạnh ba trục tuyến tính, cho phép dao tiếp cận chi tiết từ nhiều góc khác nhau. Nhờ đó, phương pháp này phù hợp với các bề mặt phức tạp, hốc nghiêng hoặc chi tiết cần gia công nhiều mặt, đồng thời có thể giảm số lần gá đặt trong nhiều trường hợp.
Gia công JIG và đồ gá
JIG và đồ gá là các thiết bị hỗ trợ định vị, kẹp giữ hoặc dẫn hướng chi tiết trong quá trình gia công, lắp ráp và kiểm tra. Đồ gá phù hợp giúp duy trì vị trí phôi ổn định, tăng khả năng lặp lại và giảm thời gian setup khi sản xuất nhiều chi tiết.
JIG, đồ gá thường được gia công bằng phay, tiện, khoan, mài và các phương pháp CNC khác tùy theo kết cấu và yêu cầu độ chính xác.
Gia công cắt laser và plasma CNC
Laser và plasma CNC là các phương pháp cắt nhiệt không sử dụng dao cắt tiếp xúc trực tiếp với phôi. Đường cắt được điều khiển bằng chương trình CNC, phù hợp với gia công tấm và các biên dạng theo bản vẽ.
Cắt laser sử dụng chùm tia năng lượng tập trung để làm nóng chảy hoặc hóa hơi vật liệu tại vùng cắt, phù hợp với nhiều loại kim loại và một số vật liệu phi kim tùy loại nguồn laser, công suất và đặc tính vật liệu.
Cắt plasma sử dụng dòng khí ion hóa ở nhiệt độ cao để cắt các vật liệu dẫn điện như thép, inox và nhôm. Phương pháp này thường được lựa chọn cho vật liệu tấm có chiều dày lớn hoặc khi yêu cầu tốc độ cắt cao.

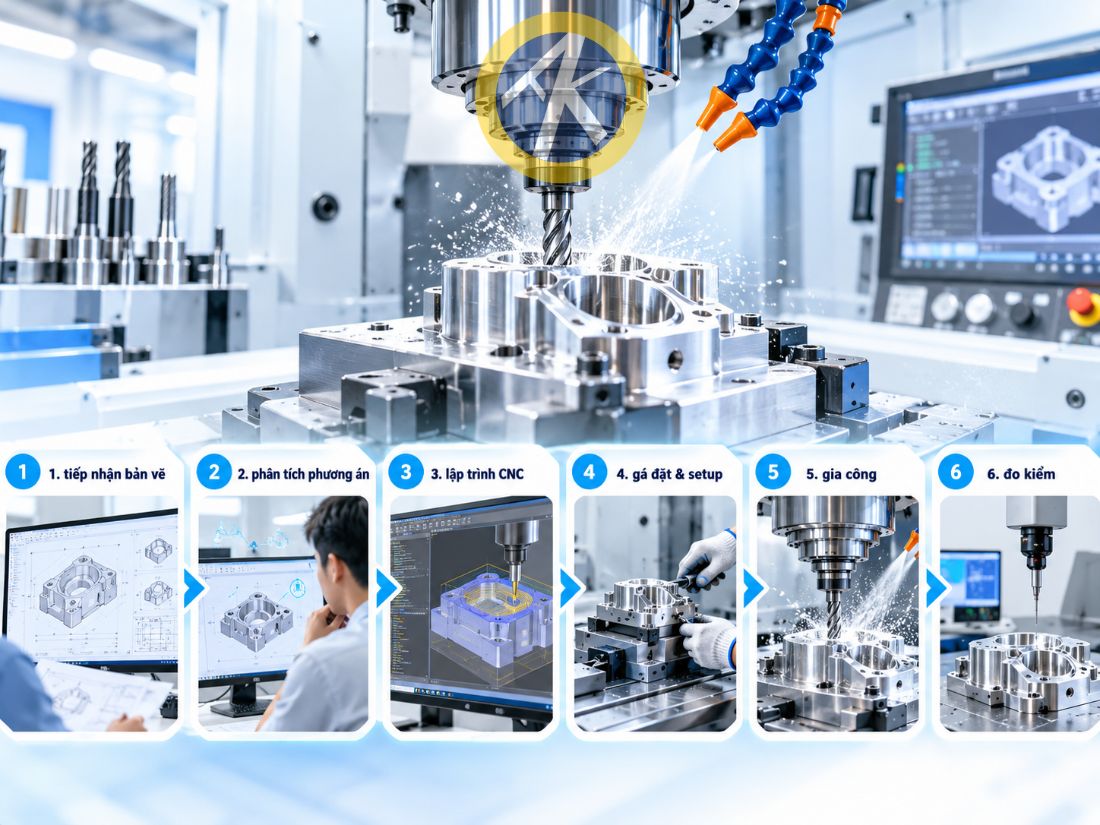

Quy trình gia công cơ khí chính xác CNC theo yêu cầu
Quy trình gia công CNC theo yêu cầu thường bắt đầu từ bản vẽ kỹ thuật và được triển khai qua nhiều bước nhằm đảm bảo chi tiết đạt đúng kích thước, dung sai và yêu cầu bề mặt.
1. Tiếp nhận bản vẽ và yêu cầu kỹ thuật
Bản vẽ 2D hoặc mô hình 3D được kiểm tra để xác định kích thước, vật liệu, dung sai, độ nhám, số lượng và các yêu cầu kỹ thuật cần kiểm soát trên chi tiết.
2. Phân tích phương án gia công
Dựa trên hình dạng và yêu cầu của sản phẩm, kỹ thuật viên lựa chọn loại máy, phương pháp gá đặt, trình tự nguyên công và dụng cụ cắt phù hợp. Với chi tiết phức tạp, cần cân nhắc số lần gá và khả năng tiếp cận của dao để hạn chế sai số.
3. Lập trình CNC và đường chạy dao
Phần mềm CAD/CAM có thể được sử dụng để xây dựng đường chạy dao, lựa chọn dụng cụ và thiết lập các thông số như tốc độ trục chính, lượng chạy dao và chiều sâu cắt. Chương trình sau đó được chuyển sang máy CNC để thực hiện gia công.
4. Chuẩn bị phôi, gá đặt và thiết lập dao
Phôi được định vị, kẹp chặt và xác lập hệ tọa độ gia công. Dụng cụ cắt được lắp đặt, đo chiều dài, thiết lập offset và kiểm tra trước khi chạy chương trình nhằm đảm bảo quá trình gia công ổn định.
5. Gia công thô và gia công tinh
Gia công thô tập trung bóc phần lớn lượng dư để tạo hình cơ bản, trong khi gia công tinh đưa chi tiết về kích thước và chất lượng bề mặt theo yêu cầu. Tùy sản phẩm có thể kết hợp phay, tiện, khoan, doa, mài hoặc các nguyên công khác.
6. Đo kiểm và hoàn thiện
Sau gia công, chi tiết được kiểm tra kích thước, dung sai, hình học và bề mặt bằng dụng cụ đo phù hợp. Nếu đáp ứng yêu cầu bản vẽ, sản phẩm được làm sạch, xử lý bề mặt hoặc chuyển sang công đoạn tiếp theo.

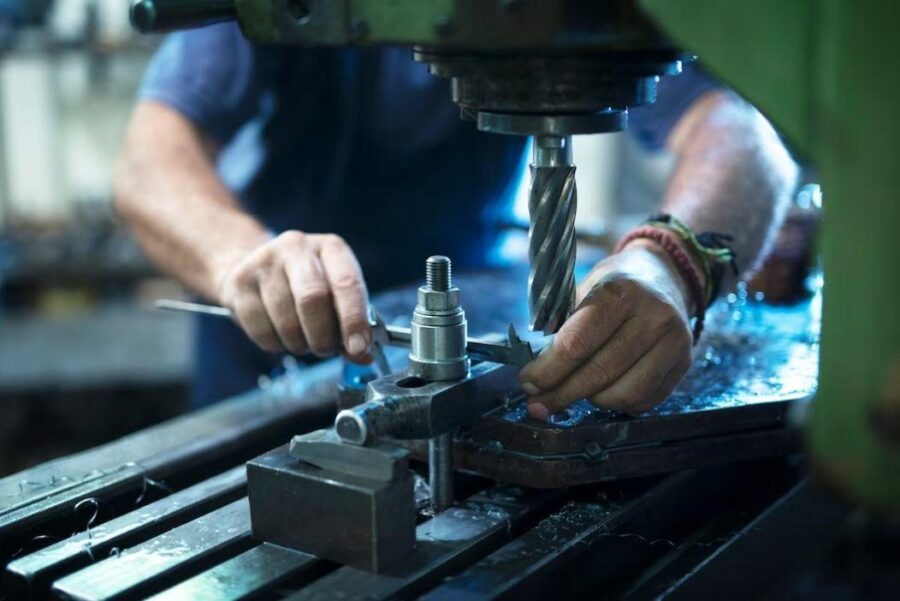

Để hoàn thiện một sản phẩm cơ khí cần trải qua nhiều công đoạn
Những yếu tố ảnh hưởng đến độ chính xác khi gia công CNC
Độ chính xác của chi tiết CNC là kết quả của toàn bộ hệ thống gia công chứ không chỉ phụ thuộc vào độ chính xác của máy. Từ máy, phôi, đồ gá đến dụng cụ cắt và thông số vận hành đều có thể ảnh hưởng đến kích thước và chất lượng bề mặt sau gia công.
- Máy CNC và độ cứng vững của hệ thống: Độ chính xác chuyển động, độ ổn định của trục chính, độ cứng vững và tình trạng máy ảnh hưởng trực tiếp đến khả năng duy trì kích thước. Độ rung hoặc độ rơ của hệ thống có thể làm giảm độ ổn định khi cắt.
- Phương án gá đặt và định vị phôi: Phôi cần được định vị đúng chuẩn và kẹp đủ chắc để hạn chế dịch chuyển trong quá trình cắt. Việc tháo và gá lại nhiều lần cũng có thể làm phát sinh thêm sai số giữa các bề mặt gia công.
- Dụng cụ cắt: Vật liệu dao, hình học lưỡi cắt, lớp phủ, độ sắc và tình trạng mòn dao đều ảnh hưởng đến lực cắt và chất lượng bề mặt. Dao có độ nhô quá dài hoặc độ cứng vững không phù hợp có thể gây rung, sai lệch kích thước và làm giảm độ nhẵn của chi tiết.
- Chế độ cắt: Tốc độ cắt, lượng chạy dao và chiều sâu cắt cần được lựa chọn phù hợp với vật liệu, dụng cụ và loại nguyên công. Thông số không phù hợp có thể làm tăng nhiệt, rung động, mòn dao hoặc khiến bề mặt gia công không đạt yêu cầu.
- Vật liệu phôi: Độ cứng, độ dai, khả năng dẫn nhiệt và đặc tính tạo phoi của từng vật liệu ảnh hưởng đến lực cắt, nhiệt độ và khả năng kiểm soát bề mặt. Vì vậy, cùng một nguyên công nhưng thép, inox, nhôm hay gang thường cần loại dao và chế độ cắt khác nhau.
- Nhiệt và điều kiện làm mát: Nhiệt phát sinh tại vùng cắt có thể làm thay đổi kích thước tạm thời của phôi và dụng cụ, đồng thời ảnh hưởng đến tuổi thọ dao. Tùy vật liệu và nguyên công, cần lựa chọn phương pháp làm mát hoặc bôi trơn phù hợp.
- Đo kiểm: Kết quả gia công cần được kiểm tra bằng dụng cụ đo phù hợp với mức độ chính xác yêu cầu. Với các kích thước quan trọng, việc đo kiểm trong hoặc sau quá trình gia công giúp phát hiện sai lệch và điều chỉnh kịp thời.
>> Xem thêm các loại dầu cắt gọt Ánh Kim Oil chất lượng cao
Các yếu tố trên có liên quan trực tiếp đến dung sai và độ nhám bề mặt của chi tiết. Dung sai thể hiện phạm vi sai lệch cho phép so với kích thước hoặc hình học thiết kế, còn độ nhám phản ánh trạng thái vi mô của bề mặt sau gia công. Yêu cầu dung sai càng chặt và bề mặt càng mịn thì việc kiểm soát máy, gá đặt, dụng cụ cắt, chế độ gia công và đo kiểm càng cần được thực hiện chặt chẽ.
Vật liệu thường được gia công bằng CNC
Gia công CNC có thể áp dụng cho nhiều nhóm vật liệu khác nhau. Tuy nhiên, mỗi vật liệu có độ cứng, độ dai, khả năng dẫn nhiệt và đặc tính tạo phoi riêng, vì vậy cần lựa chọn dụng cụ cắt và chế độ gia công phù hợp.
- Thép: Là nhóm vật liệu phổ biến trong chế tạo máy, khuôn mẫu và chi tiết cơ khí. Tùy mác thép và độ cứng, cần lựa chọn vật liệu dao, lớp phủ và thông số cắt phù hợp để kiểm soát mòn dao và nhiệt phát sinh.
- Inox: Có độ bền và khả năng chống ăn mòn tốt nhưng thường khó gia công hơn thép thông thường do độ dai cao và xu hướng biến cứng khi cắt. Dụng cụ cần có hình học phù hợp và khả năng chịu nhiệt tốt.
- Nhôm và hợp kim nhôm: Có khối lượng nhẹ, khả năng gia công tốt và được sử dụng nhiều trong linh kiện máy, khuôn, điện tử và thiết bị tự động hóa. Khi gia công nhôm cần chú ý khả năng thoát phoi và hạn chế vật liệu bám vào lưỡi cắt.
- Gang: Có khả năng gia công tương đối tốt nhưng tạo phoi vụn và có tính mài mòn. Việc lựa chọn dao cần phù hợp với từng loại gang và điều kiện gia công.
- Đồng và hợp kim đồng: Được sử dụng trong điện, điện tử, khuôn mẫu và nhiều chi tiết kỹ thuật. Đặc tính vật liệu khác nhau giữa đồng nguyên chất, đồng thau và đồng hợp kim cũng ảnh hưởng đến cách lựa chọn dao và chế độ cắt.
Ngoài kim loại, máy CNC còn có thể gia công một số loại nhựa kỹ thuật, composite và vật liệu phi kim tùy theo thiết bị, dụng cụ và yêu cầu sản phẩm.
Do đặc tính của từng vật liệu khác nhau, việc lựa chọn đúng dao phay, dao tiện, mảnh insert, hình học lưỡi cắt và lớp phủ là yếu tố quan trọng để duy trì quá trình gia công ổn định, kiểm soát phoi và chất lượng bề mặt.

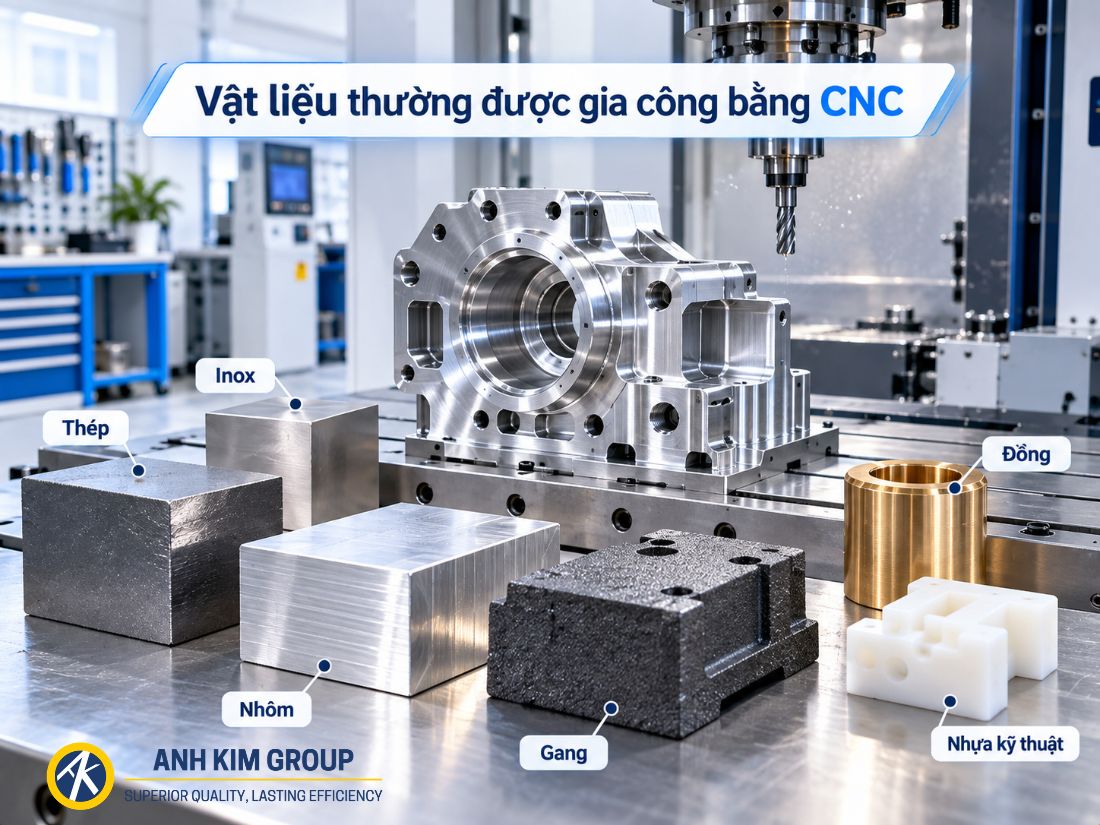

Gia công CNC có thể áp dụng cho nhiều nhóm vật liệu khác nhau
Cách lựa chọn dụng cụ cắt cho gia công CNC chính xác
Dụng cụ cắt ảnh hưởng trực tiếp đến độ ổn định, tuổi thọ dao và chất lượng bề mặt chi tiết. Khi lựa chọn dao cụ CNC cần xem xét vật liệu phôi, loại nguyên công, hình dạng chi tiết và điều kiện máy.
- Theo vật liệu gia công: Thép, inox, nhôm, gang hay đồng có đặc tính cắt khác nhau nên cần vật liệu dao, hình học lưỡi cắt và lớp phủ phù hợp. Gia công nhôm thường ưu tiên lưỡi sắc, thoát phoi tốt; gia công thép cứng cần chú trọng khả năng chịu nhiệt và chống mài mòn.
- Theo nguyên công: Dao phay ngón dùng cho rãnh, hốc, vai; dao cầu phù hợp bề mặt 3D; dao góc R dùng cho chi tiết bo góc; dao phay mặt dùng gia công bề mặt phẳng. Với tiện CNC, cần chọn cán dao và insert phù hợp với tiện ngoài, tiện trong, rãnh hoặc ren.
- Theo kích thước và hình học dao: Đường kính, chiều dài cắt, số me, góc xoắn và chiều dài nhô ảnh hưởng đến độ cứng vững, thoát phoi và khả năng chống rung.
- Theo lớp phủ và chế độ cắt: Các lớp phủ như TiAlN, AlTiN, TiSiN hoặc DLC được lựa chọn theo vật liệu và điều kiện gia công. Tốc độ cắt, lượng chạy dao và chiều sâu cắt cũng cần thiết lập phù hợp với dao, phôi và máy.
Lựa chọn đúng dụng cụ giúp quá trình gia công ổn định hơn, hạn chế rung và mòn dao, đồng thời hỗ trợ duy trì kích thước và chất lượng bề mặt theo yêu cầu.
CNC Ánh Kim cung cấp đa dạng dao cụ phục vụ gia công CNC như dao phay ngón, dao phay cầu, dao góc R, dao phay mặt, cán dao tiện và mảnh insert với nhiều quy cách, vật liệu và lớp phủ. Đội ngũ kỹ thuật hỗ trợ tư vấn lựa chọn và quy đổi mã dao theo vật liệu, nguyên công và điều kiện gia công thực tế.
Tham khảo thêm các dòng dao phay carbide tại:
- Website: cncanhkim.com
- Danh mục sản phẩm: https://cncanhkim.com/danh-muc-san-pham/
- Catalogue: https://cncanhkim.com/download-catalogue/
- Hotline: 0886113609
- Fanpage: fb.com/cncanhkim
Ứng dụng của gia công cơ khí chính xác CNC
Nhờ khả năng gia công theo bản vẽ, kiểm soát kích thước và tạo được nhiều biên dạng phức tạp, CNC được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất, đặc biệt với các chi tiết yêu cầu độ chính xác và khả năng lặp lại cao.
- Chế tạo máy và tự động hóa: Gia công trục, bạc, bánh răng, chi tiết máy, JIG, đồ gá và linh kiện cho hệ thống tự động.
- Khuôn mẫu: Gia công khuôn ép nhựa, khuôn dập, điện cực và các bề mặt 3D phức tạp.
- Ô tô và xe máy: Sản xuất các chi tiết động cơ, hệ truyền động, hệ thống gá và linh kiện cơ khí.
- Điện – điện tử: Gia công vỏ thiết bị, tản nhiệt, linh kiện nhôm và các chi tiết có kích thước nhỏ.
- Hàng không, y tế và thiết bị chính xác: Ứng dụng cho những chi tiết có yêu cầu cao về kích thước, hình học, vật liệu và chất lượng bề mặt.
Tùy từng lĩnh vực, yêu cầu về vật liệu, dung sai, độ nhám, sản lượng và phương pháp kiểm tra sẽ khác nhau, từ đó quyết định công nghệ và dụng cụ gia công phù hợp.

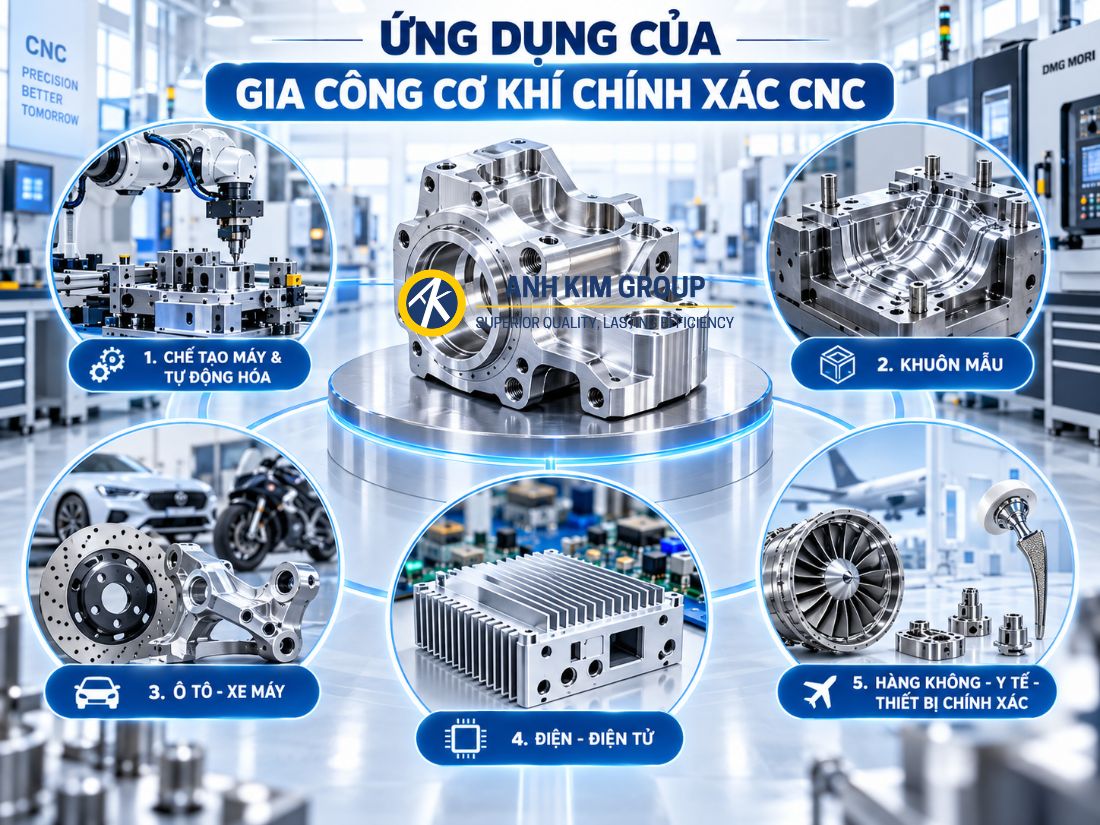

CNC được ứng dụng trong nhiều ngành nghề khác nhau
Những thông tin cần chuẩn bị khi gia công CNC theo yêu cầu
Để quá trình phân tích và gia công CNC diễn ra chính xác, người đặt gia công nên cung cấp đầy đủ các thông tin kỹ thuật ngay từ đầu. Những dữ liệu quan trọng gồm:
- Bản vẽ chi tiết: Có thể là bản vẽ 2D hoặc mô hình 3D thể hiện đầy đủ kích thước và hình dạng sản phẩm.
- Vật liệu gia công: Xác định rõ loại thép, inox, nhôm, đồng, gang hoặc vật liệu khác để lựa chọn phương pháp và dụng cụ cắt phù hợp.
- Dung sai và độ nhám: Cần chỉ rõ các kích thước quan trọng, dung sai cho phép và yêu cầu chất lượng bề mặt.
- Số lượng sản phẩm: Sản lượng ảnh hưởng đến phương án gá đặt, quy trình gia công và mức độ tối ưu hóa chương trình.
- Yêu cầu xử lý sau gia công: Ví dụ nhiệt luyện, anodizing, mạ, đánh bóng hoặc các yêu cầu xử lý bề mặt khác nếu có.
- Yêu cầu đo kiểm: Với các kích thước hoặc đặc tính quan trọng, cần xác định rõ phương pháp và tiêu chí kiểm tra.
Thông tin càng đầy đủ thì việc lựa chọn máy, phương án gá, dụng cụ cắt và chế độ gia công càng chính xác, đồng thời hạn chế việc chỉnh sửa bản vẽ hoặc thay đổi quy trình trong quá trình sản xuất.
Tóm lại gia công cơ khí chính xác CNC là giải pháp quan trọng trong sản xuất hiện đại, cho phép tạo ra các chi tiết theo bản vẽ với yêu cầu cụ thể về kích thước, dung sai và chất lượng bề mặt. Hiệu quả gia công phụ thuộc đồng thời vào máy móc, phương án gá đặt, vật liệu, dụng cụ cắt, chế độ cắt và quá trình đo kiểm.
Vì vậy, để duy trì độ ổn định và chất lượng chi tiết, cần lựa chọn phương pháp gia công và dao cụ phù hợp với từng vật liệu, nguyên công và điều kiện thực tế. Đây cũng là cơ sở giúp tối ưu quá trình cắt gọt, hạn chế sai số và nâng cao hiệu quả sản xuất.
