Trong gia công cơ khí chính xác, kiểm tra kích thước và sai số là bước quan trọng để đảm bảo chi tiết sau gia công đáp ứng đúng yêu cầu kỹ thuật. Các dụng cụ đo kiểm cơ khí như thước cặp, panme, đồng hồ so hay dưỡng kiểm giúp người vận hành đánh giá nhanh độ chính xác, phát hiện sai lệch và hạn chế phế phẩm trong quá trình sản xuất.
Vậy dụng cụ đo kiểm cơ khí là gì, có vai trò như thế nào và đâu là những loại dụng cụ phổ biến trong xưởng cơ khí? Trong bài viết dưới đây, CNC Ánh Kim sẽ cùng bạn tìm hiểu 7 dụng cụ đo kiểm cơ khí cần biết, bảng so sánh, kinh nghiệm lựa chọn và những lỗi thường gặp khi sử dụng.
Dụng cụ đo kiểm cơ khí là gì?
Dụng cụ đo kiểm cơ khí là các thiết bị dùng để đo lường và kiểm tra các thông số kỹ thuật của chi tiết như chiều dài, đường kính, chiều sâu, góc, độ phẳng hay dung sai kích thước. Tùy vào yêu cầu gia công và độ chính xác cần đạt, người dùng sẽ lựa chọn các dụng cụ phù hợp như thước cặp, panme, đồng hồ so, dưỡng kiểm hoặc thước đo cao.
Các dụng cụ này được sử dụng xuyên suốt quá trình sản xuất, từ kiểm tra nguyên vật liệu, theo dõi chất lượng trong quá trình gia công đến nghiệm thu sản phẩm trước khi xuất xưởng, góp phần đảm bảo độ chính xác và tính đồng nhất của chi tiết.
Vai trò của dụng cụ đo kiểm trong gia công cơ khí chính xác
Trong gia công cơ khí chính xác và CNC, dụng cụ đo kiểm giúp kiểm soát kích thước, phát hiện sai số và đảm bảo chi tiết đạt đúng yêu cầu kỹ thuật. Việc sử dụng đúng dụng cụ đo mang lại nhiều lợi ích như:
- Đảm bảo độ chính xác: Kiểm tra kích thước và dung sai theo bản vẽ kỹ thuật.
- Kiểm soát chất lượng: Phát hiện sai lệch sớm, giảm hàng lỗi và phế phẩm.
- Tiết kiệm chi phí: Hạn chế gia công lại, tối ưu thời gian và nguyên vật liệu.
- Hỗ trợ căn chỉnh máy: Kiểm tra độ đảo, căn chỉnh đồ gá và thiết lập máy CNC.
- Nâng cao hiệu quả sản xuất: Kiểm tra nhanh, đáp ứng yêu cầu sản xuất hàng loạt và tiêu chuẩn chất lượng.

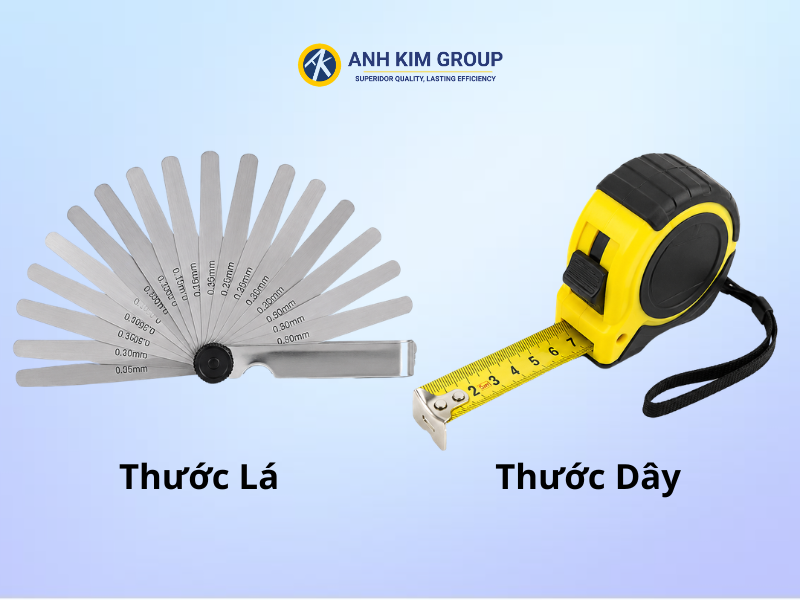

1. Thước lá và thước dây
Thước lá và thước dây là hai dụng cụ đo cơ khí cơ bản, dùng để đo chiều dài, chiều rộng và kích thước tổng thể của phôi hoặc chi tiết. Với độ chính xác khoảng 0,2–0,3 mm, chúng chủ yếu được sử dụng để đo kiểm sơ bộ trước khi gia công, không phù hợp với các chi tiết yêu cầu dung sai cao.
Ứng dụng:
- Đo kích thước tổng thể của phôi và chi tiết.
- Kiểm tra nhanh chiều dài, chiều rộng hoặc khoảng cách.
- Phù hợp với các công việc đo kiểm không yêu cầu độ chính xác cao.
2. Compa đo
Compa đo là dụng cụ dùng để đo kiểm kích thước trong, kích thước ngoài và chuyển kích thước sang các dụng cụ có vạch chia như thước lá hoặc thước cặp để đọc trị số. Do không có thang chia sẵn, compa đo chủ yếu được sử dụng để so sánh hoặc đối chiếu kích thước giữa các chi tiết.
Ứng dụng:
- Đo kiểm kích thước trong và kích thước ngoài.
- Chuyển kích thước sang thước lá hoặc thước cặp.
- So sánh kích thước giữa các chi tiết.
- Hỗ trợ lấy dấu và kiểm tra nhanh trong gia công cơ khí.

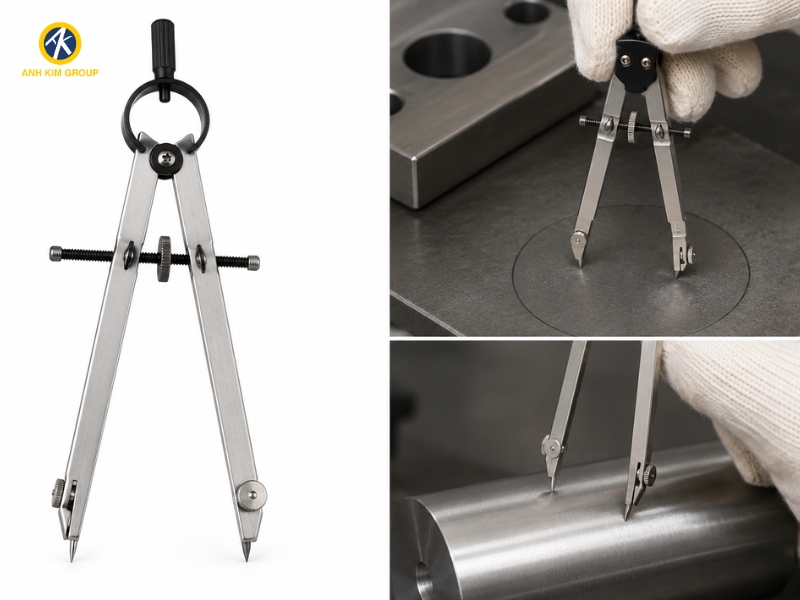

Compa đo là dụng cụ hữu ích trong các công việc đo kiểm và lấy dấu cơ bản tại xưởng cơ khí
3. Thước cặp và thước đo sâu
Thước cặp là một trong những dụng cụ đo phổ biến nhất trong cơ khí, dùng để đo kích thước ngoài, kích thước trong, chiều sâu và chiều cao bậc của chi tiết. Với độ chính xác thông dụng từ 0,02 mm đến 0,01 mm, thước cặp đáp ứng tốt nhu cầu đo kiểm trong hầu hết các công đoạn gia công.
Thước đo sâu là dụng cụ chuyên dùng để đo chiều sâu của lỗ, rãnh, hốc hoặc bậc với độ chính xác cao hơn so với chức năng đo sâu tích hợp trên thước cặp.
Ứng dụng:
- Đo đường kính ngoài và đường kính trong.
- Đo chiều dài, chiều sâu và chiều cao bậc.
- Kiểm tra kích thước chi tiết trong quá trình gia công và nghiệm thu.

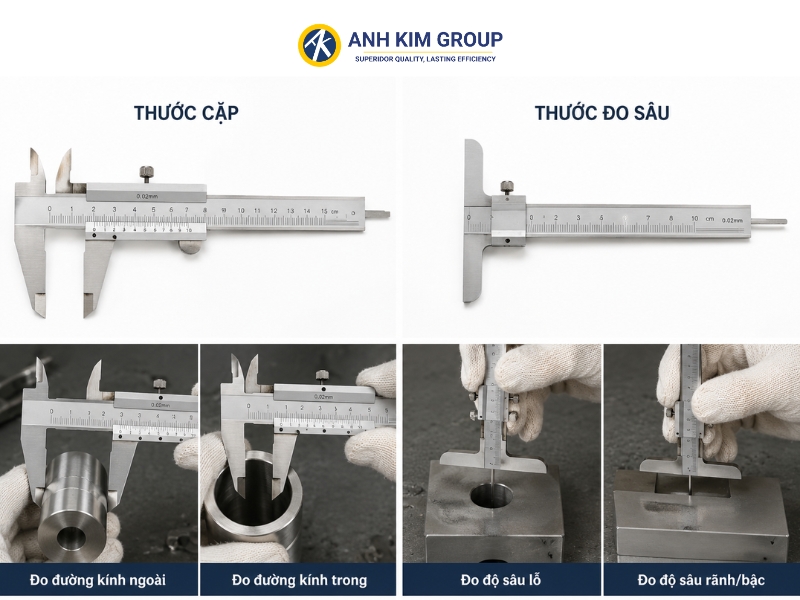

Thước cặp và thước đo sâu là dụng cụ đo không thể thiếu trong gia công cơ khí và CNC

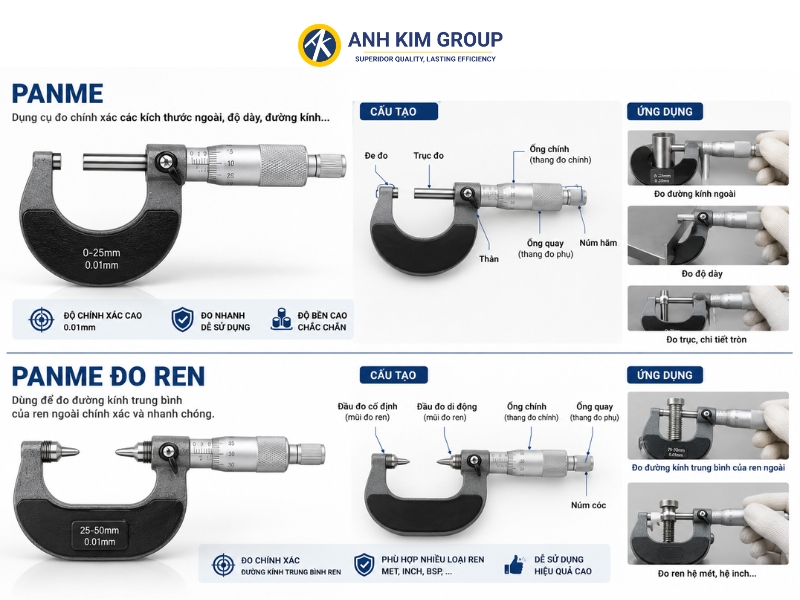

4. Panme và panme đo ren
Panme là dụng cụ đo chính xác cao, thường được sử dụng để kiểm tra các kích thước yêu cầu dung sai nhỏ trong gia công cơ khí. Độ chính xác phổ biến của panme là 0,01 mm, một số dòng chuyên dụng có thể đạt 0,001–0,005 mm.
Panme được chia thành nhiều loại như panme đo ngoài, panme đo trong và panme đo ren, trong đó phần thân có cấu tạo tương tự nhau, chỉ khác ở đầu đo để phù hợp với từng mục đích sử dụng.
Panme đo ren là loại panme sử dụng đầu đo chuyên dụng để đo kích thước của ren, đặc biệt là đường kính trung bình (pitch diameter). Các đầu đo có thể thay đổi để phù hợp với nhiều tiêu chuẩn và biên dạng ren khác nhau.
Ứng dụng:
- Đo kích thước ngoài và kích thước trong có độ chính xác cao.
- Kiểm tra kích thước ren trong quá trình gia công.
- Đo kiểm các chi tiết yêu cầu dung sai chặt trong cơ khí và CNC.
Panme giúp đảm bảo độ chính xác của chi tiết trước khi lắp ráp hoặc nghiệm thu.
5. Calip
Calip là dụng cụ kiểm tra giới hạn, thường dùng trong sản xuất hàng loạt để xác định nhanh kích thước chi tiết có nằm trong phạm vi dung sai cho phép hay không. Dụng cụ này không hiển thị trị số đo cụ thể mà kiểm tra theo nguyên tắc lọt – không lọt (GO/NO-GO).
Calip gồm nhiều loại như:
- Calip nút: Dùng để kiểm tra đường kính lỗ.
- Calip hàm: Dùng để kiểm tra đường kính ngoài của trục.
- Calip côn: Dùng để kiểm tra kích thước và độ côn của chi tiết.

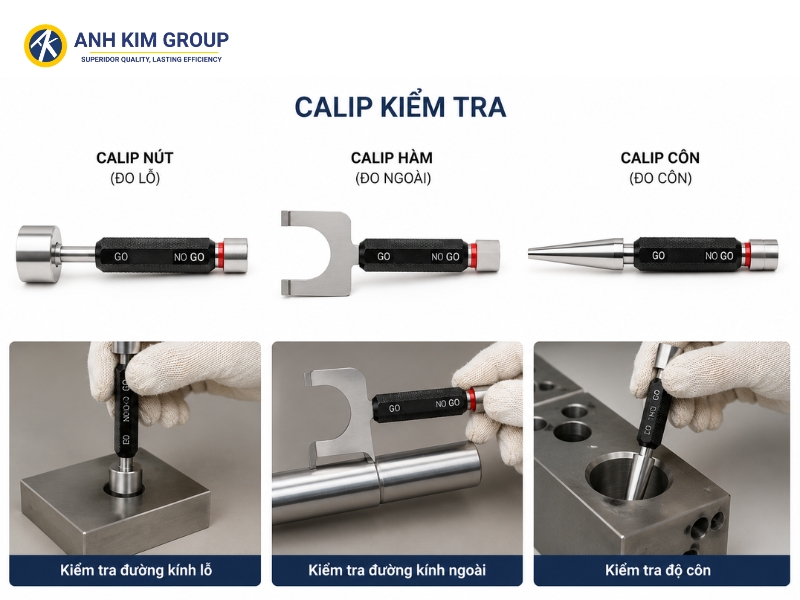

Calip giúp kiểm tra nhanh chi tiết đạt hoặc không đạt dung sai
6. Dưỡng kiểm và trục kiểm
Dưỡng kiểm là dụng cụ có hình dạng và kích thước được chế tạo theo tiêu chuẩn, thường làm bằng thép hoặc kim loại tấm. Dụng cụ này dùng để kiểm tra nhanh biên dạng, góc, bán kính, khe hở hoặc kích thước của chi tiết bằng phương pháp so sánh trực tiếp.
Trục kiểm là dụng cụ dạng trụ có đường kính chính xác, được sử dụng để kiểm tra đường kính lỗ, độ đồng tâm hoặc vị trí của các lỗ trên chi tiết. Trục kiểm không cho biết trị số đo cụ thể mà giúp xác định nhanh chi tiết có đạt yêu cầu hay không.
Ứng dụng:
- Kiểm tra hình dạng và biên dạng chi tiết.
- Kiểm tra đường kính và vị trí lỗ.
- Kiểm tra nhanh sản phẩm trong quá trình gia công.
- Phân loại chi tiết đạt hoặc không đạt yêu cầu.

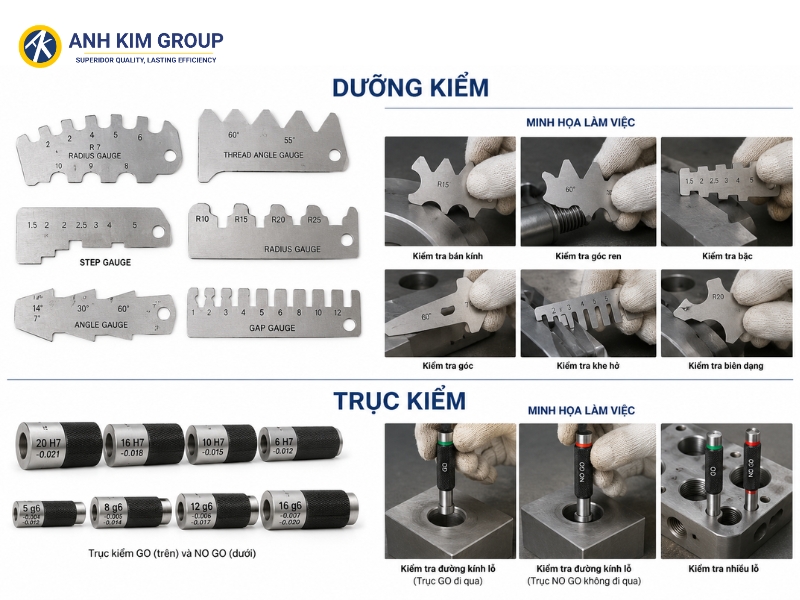

Dưỡng kiểm và trục kiểm giúp rút ngắn thời gian kiểm tra, đặc biệt phù hợp với sản xuất hàng loạt
7. Đồng hồ so và đồng hồ đo lỗ
Đồng hồ so là dụng cụ đo dùng để kiểm tra sai lệch hình học và vị trí của chi tiết như độ đảo, độ phẳng, độ song song, độ vuông góc, độ đồng tâm hoặc độ ôvan. Độ chia phổ biến của đồng hồ so là 0,01 mm, một số loại chính xác cao có thể đạt 0,001 mm.
Đồng hồ đo lỗ là dụng cụ chuyên dùng để kiểm tra đường kính trong và độ sai lệch của lỗ. Dụng cụ gồm đồng hồ so, cán dài và cụm đầu đo tiếp xúc với thành lỗ, giúp đo được các vị trí nằm sâu bên trong chi tiết. Độ chia thường gặp là 0,01 mm, các loại chính xác cao có thể đạt 0,001–0,002 mm.
Ứng dụng:
- Kiểm tra độ đảo, độ phẳng và độ đồng tâm.
- Kiểm tra độ song song, độ vuông góc của chi tiết.
- Đo đường kính trong và độ ôvan của lỗ.
- Kiểm tra sai lệch kích thước trong quá trình gia công.

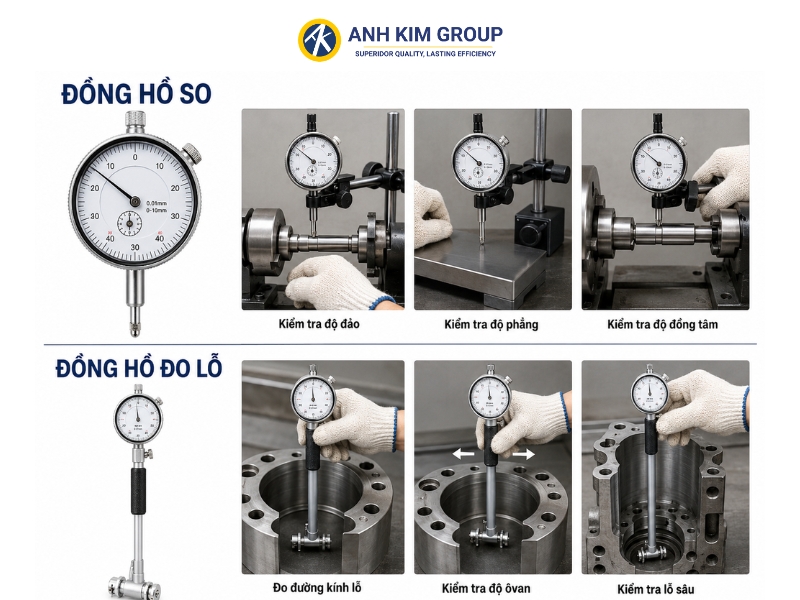

Đồng hồ so và đồng hồ đo lỗ giúp phát hiện nhanh sai lệch, hỗ trợ kiểm soát độ chính xác chi tiết cơ khí
Như vậy việc lựa chọn đúng dụng cụ đo kiểm cơ khí không chỉ giúp kiểm soát chất lượng sản phẩm mà còn góp phần nâng cao độ chính xác, giảm sai sót và tối ưu hiệu quả trong quá trình gia công. Tùy theo từng yêu cầu đo kiểm, người vận hành cần sử dụng đúng loại dụng cụ để đảm bảo kết quả đo đáng tin cậy.
