Phay là một trong những phương pháp gia công cắt gọt được sử dụng phổ biến trong ngành cơ khí chế tạo, phù hợp với nhiều nguyên công như phay mặt, phay rãnh, phay hốc, phay vai và gia công biên dạng. Hiệu quả của quá trình phay phụ thuộc đáng kể vào việc lựa chọn đúng loại dao theo vật liệu, hình dạng chi tiết và yêu cầu gia công.
Hiện nay, dao phay được thiết kế với nhiều kiểu dáng, cấu tạo và ứng dụng khác nhau như dao phay ngón, dao phay cầu, dao phay góc R, dao phay mặt đầu, dao phay chữ T hay dao phay gắn mảnh. Bài viết dưới đây CNC Ánh Kim sẽ giúp bạn tìm hiểu các loại dao phay phổ biến, đặc điểm của từng loại và những tiêu chí quan trọng khi lựa chọn dao phù hợp cho gia công cơ khí.
Dao phay là gì?
Dao phay là dụng cụ cắt được sử dụng trong quá trình phay để loại bỏ phần vật liệu dư trên phôi và tạo hình dạng, kích thước hoặc bề mặt theo yêu cầu. Khi gia công, dao thực hiện chuyển động quay chính, còn dao hoặc phôi thực hiện chuyển động chạy dao. Các lưỡi cắt lần lượt tiếp xúc với vật liệu và bóc tách chúng dưới dạng phoi.
Tùy thiết kế, dao phay có thể gồm một hoặc nhiều lưỡi cắt, phù hợp với các nguyên công như phay mặt, phay rãnh, phay vai, phay hốc và gia công biên dạng. Hiệu quả cắt còn phụ thuộc vào vật liệu dao, số me, góc xoắn, lớp phủ và chế độ gia công.
Dao phay là công cụ được sử dụng phổ biến trong gia công cơ khí
Cấu tạo và các thông số cơ bản của dao phay
Cấu tạo dao phay có thể thay đổi tùy từng loại, nhưng về cơ bản gồm phần cắt và phần chuôi dao. Phần cắt chứa các lưỡi cắt và rãnh thoát phoi, trực tiếp tham gia bóc vật liệu; phần chuôi dùng để gá dao vào collet, holder hoặc hệ thống kẹp trên máy.
Khi lựa chọn dao phay, một số thông số quan trọng cần chú ý gồm:
- Đường kính dao (D): quyết định kích thước vùng cắt và khả năng gia công.
- Chiều dài lưỡi cắt (Lc): liên quan đến chiều sâu có thể gia công.
- Chiều dài tổng (L/Lt): ảnh hưởng khả năng tiếp cận vị trí cắt và độ cứng vững của dao.
- Đường kính chuôi (d): cần phù hợp với hệ thống gá kẹp.
- Số me cắt: ảnh hưởng đến khả năng thoát phoi, độ cứng vững và lượng chạy dao.
- Góc xoắn: tác động đến lực cắt, quá trình thoát phoi và chất lượng bề mặt.
Hiểu đúng các thông số này giúp lựa chọn dao phù hợp hơn với vật liệu, nguyên công và điều kiện gia công thực tế.
Dao phay được sử dụng để làm gì?
Dao phay được sử dụng để bóc vật liệu và tạo nhiều dạng bề mặt khác nhau trên chi tiết cơ khí. Tùy hình dạng và thiết kế lưỡi cắt, dao có thể đáp ứng từ gia công thô đến gia công tinh với nhiều nguyên công khác nhau như:
- Phay mặt: tạo bề mặt phẳng trên chi tiết.
- Phay rãnh và phay hốc: tạo rãnh, hốc hoặc các vùng lõm theo kích thước yêu cầu.
- Phay vai: gia công đồng thời mặt đáy và mặt bên để tạo vai chi tiết.
- Phay biên dạng: gia công đường bao, bề mặt cong và hình dạng 2D/3D.
- Gia công chuyên dụng: tạo rãnh chữ T, rãnh đuôi én, mặt nghiêng hoặc biên dạng bánh răng bằng các loại dao tương ứng.
Do mỗi nguyên công có yêu cầu khác nhau về hình dạng bề mặt, khả năng thoát phoi và điều kiện cắt, dao phay được thiết kế thành nhiều loại để phù hợp với từng ứng dụng cụ thể.
Tùy vào mục đích sử dụng để chọn loại dao phay phù hợp
Các loại dao phay phổ biến trong gia công cơ khí
Dao phay được thiết kế với nhiều hình dạng và cấu tạo khác nhau để phù hợp với từng nguyên công. Dưới đây là những loại dao phay thường gặp trong gia công cơ khí và CNC.
Dao phay ngón đầu bằng

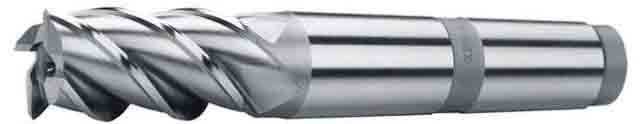

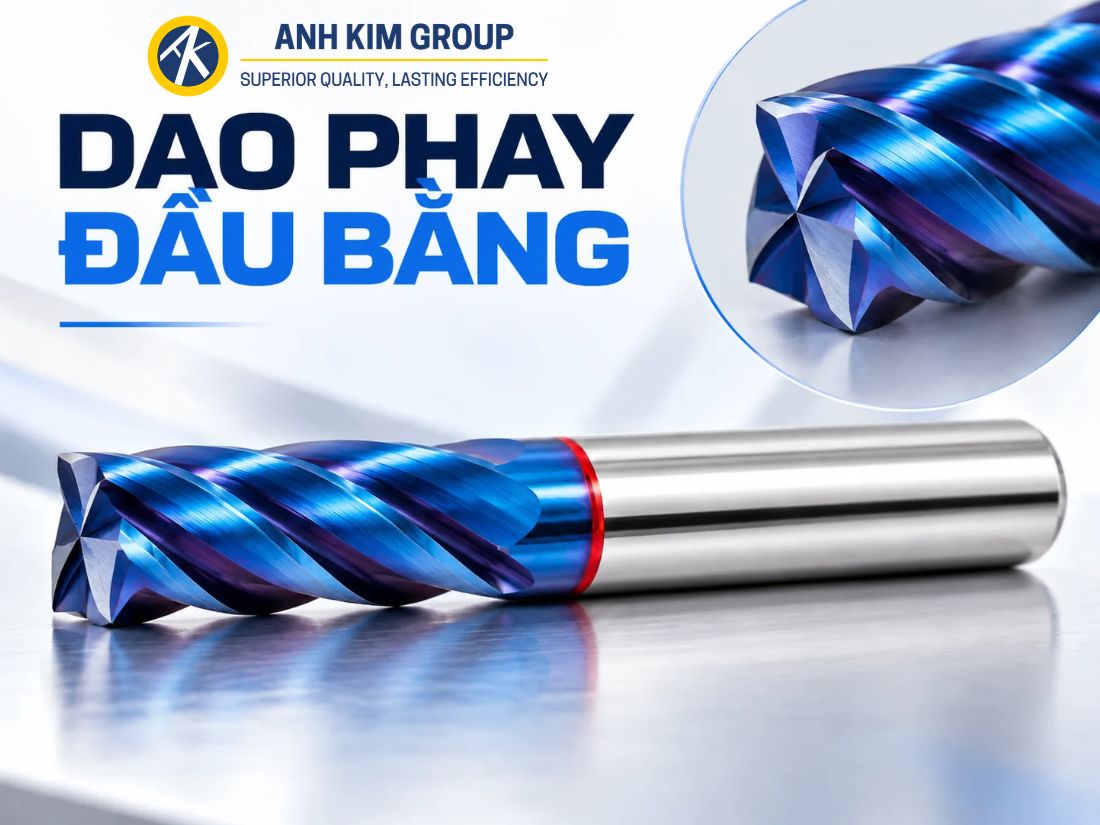

Dao phay ngón đầu bằng (Square End Mill) có phần đầu cắt tương đối phẳng, thường được sử dụng cho các nguyên công phay rãnh, phay hốc, phay vai, gia công cạnh và biên dạng. Dao có nhiều lựa chọn về đường kính, chiều dài và số me, phù hợp cho cả gia công thô và tinh tùy theo thiết kế.
>> Xem và đặt mua các loại dao phay ngón đa dạng độ cứng, số me tại CNC Ánh Kim
Dao phay đầu bằng được sử dụng phổ biến trong gia công
Dao phay cầu

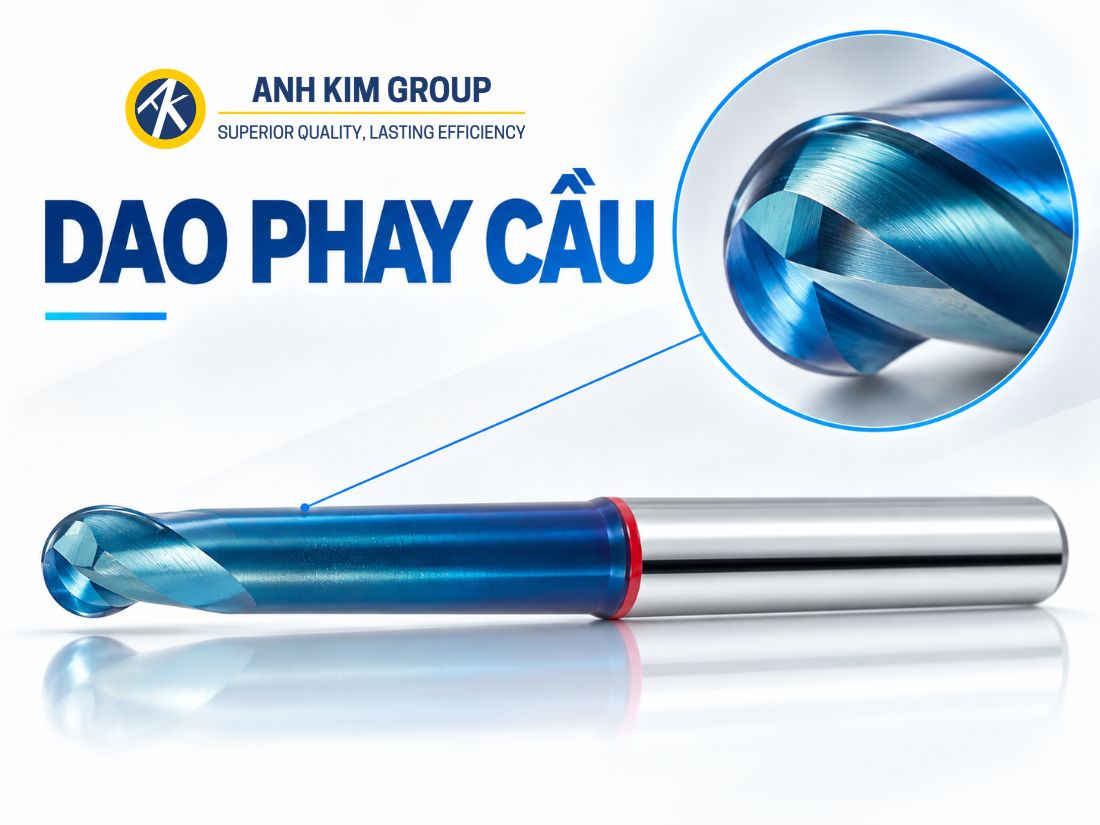

Dao phay cầu (Ball Nose End Mill) có đầu cắt dạng bán cầu, thích hợp để gia công các bề mặt cong, biên dạng 3D và khuôn mẫu. Loại dao này thường được sử dụng trong các nguyên công bán tinh và tinh, đặc biệt khi cần tạo bề mặt chuyển tiếp hoặc hình dạng phức tạp.
>> Xem và đặt mua các loại dao phay cầu đa dạng độ cứng, số me tại CNC Ánh Kim
Dao phay cầu được sử dụng khi cần gia công các bề mặt cong
Dao phay góc R
Dao phay góc R (Corner Radius End Mill) có phần góc giữa đáy và cạnh dao được bo theo bán kính R. Thiết kế này giúp tăng độ bền cho góc cắt và phù hợp với các nguyên công phay vai có bán kính, gia công khuôn hoặc chi tiết cần bo góc.
>> Xem và đặt mua các loại dao phay góc R đa dạng độ cứng, số me tại CNC Ánh Kim

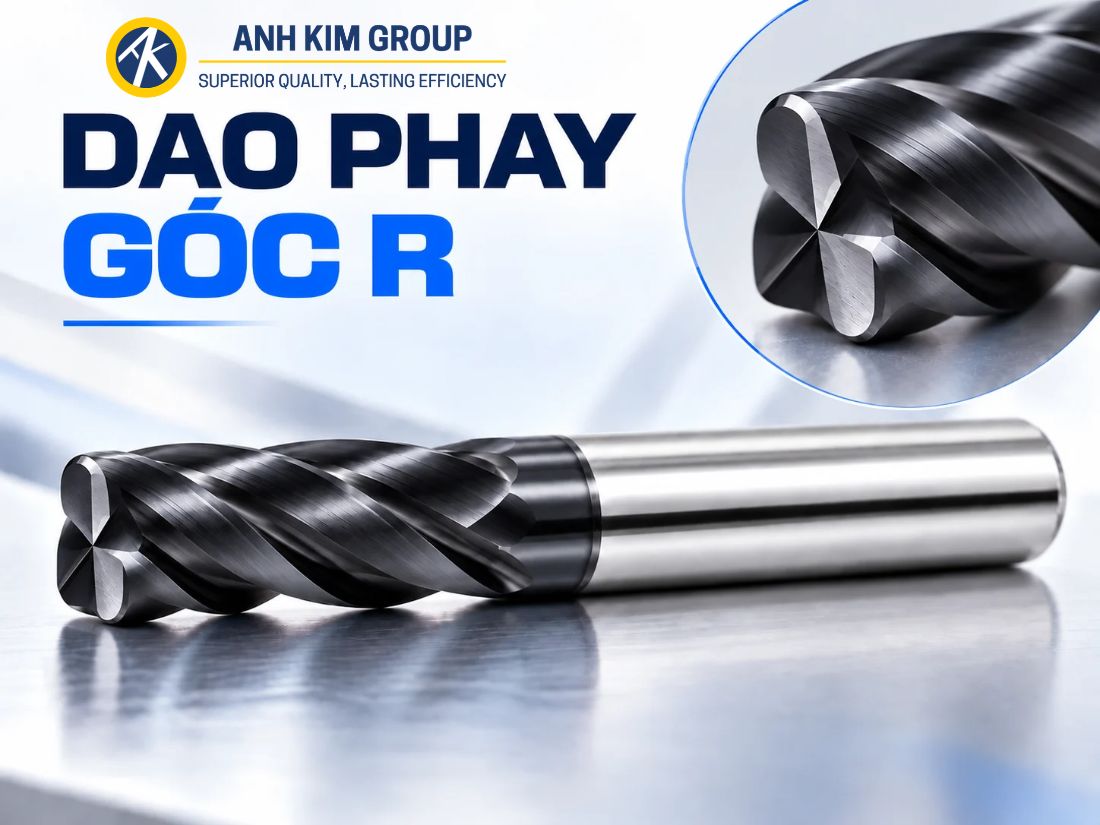

Dao phay góc R giúp tăng độ bền cho góc cắt
Dao phay phá thô

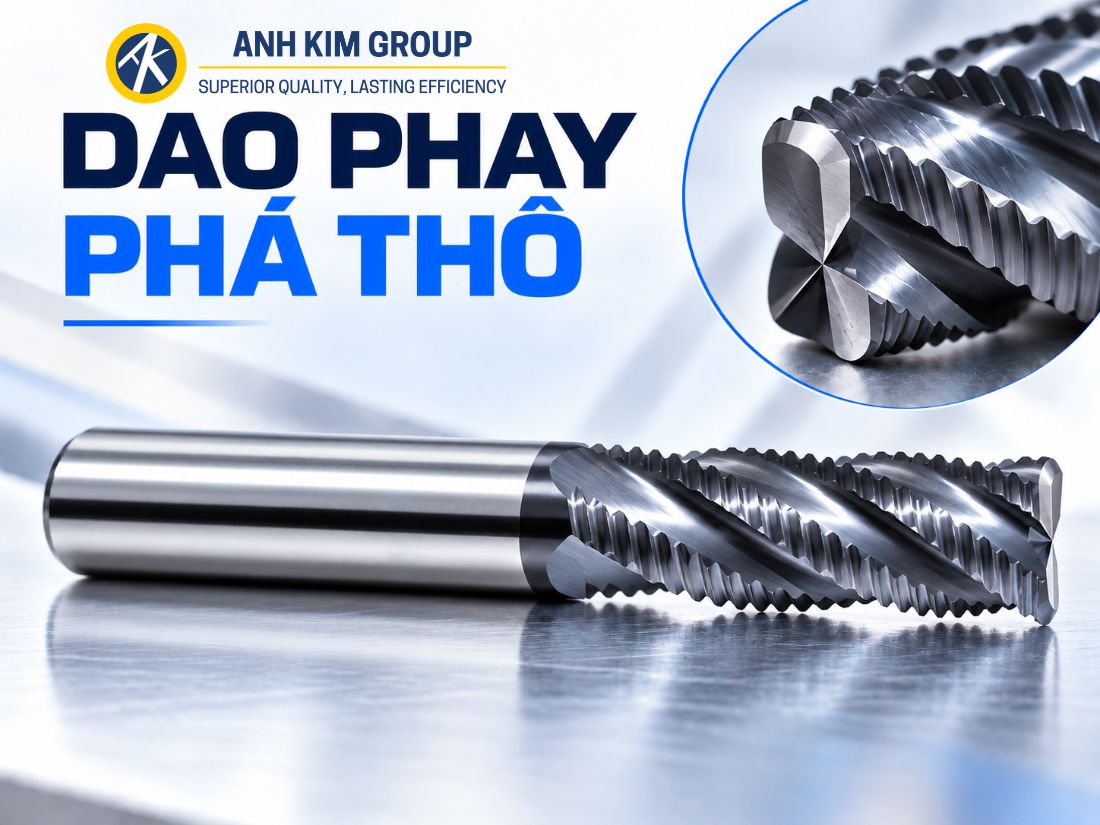

Dao phay phá thô được thiết kế để ưu tiên khả năng bóc lượng dư trong giai đoạn gia công ban đầu. Hình học lưỡi cắt thường được tối ưu để giảm tải cắt và hỗ trợ phá vật liệu hiệu quả trước khi chuyển sang bước bán tinh hoặc tinh.
Dao phay phá thô được sử dụng ở giai đoạn đầu khi gia công
>> CNC Ánh Kim cung cấp các loại dao phay phá thô thương hiệu DIAK chất lượng cao: Xem ngay
Dao phay mặt đầu

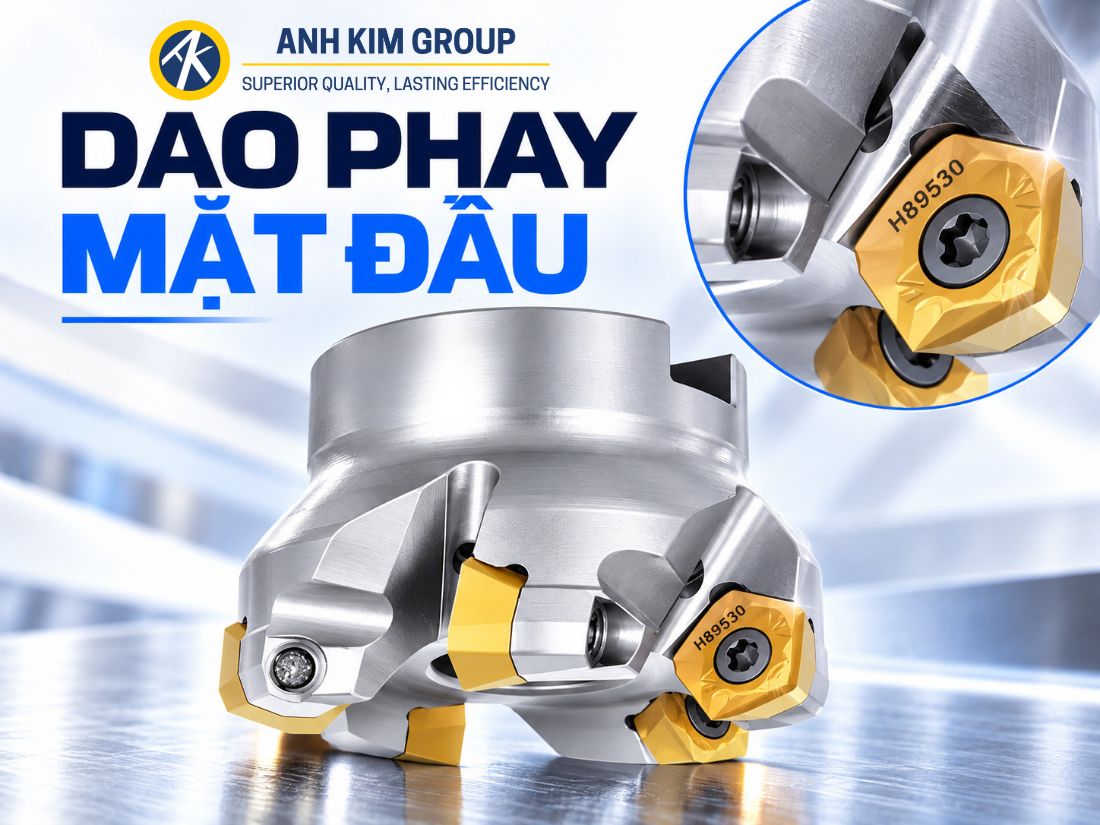

Dao phay mặt đầu (Face Mill) chủ yếu được sử dụng để gia công các bề mặt phẳng có diện tích lớn. Dao thường có đường kính tương đối lớn và phổ biến ở dạng thân dao gắn mảnh insert, phù hợp khi cần nâng cao năng suất bóc vật liệu và độ ổn định của bề mặt.
Dao phay mặt đầu dùng gia công các mặt phẳng có diện tích lớn
Dao phay gắn mảnh

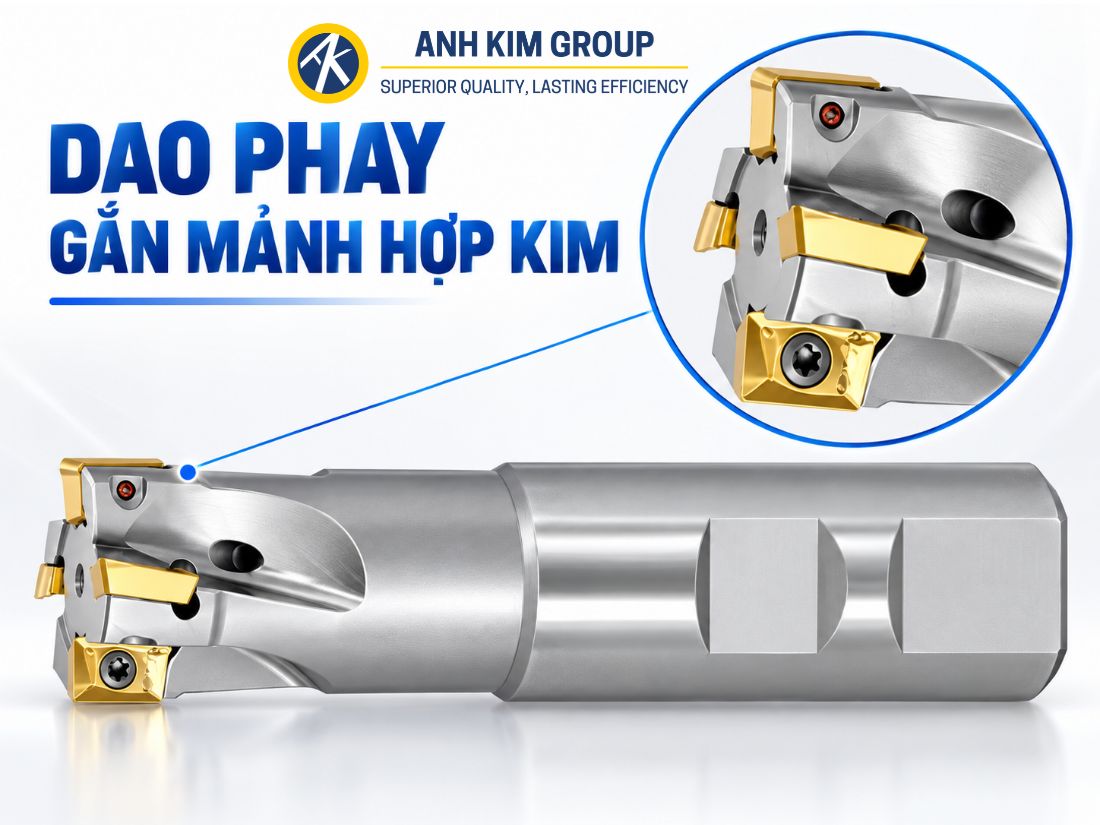

Dao phay gắn mảnh sử dụng thân dao kết hợp với các mảnh insert có thể thay thế khi mòn hoặc hư hỏng. Tùy thiết kế thân dao và hình dạng insert, dụng cụ có thể dùng cho phay mặt, phay vai, phay rãnh hoặc gia công biên dạng.
Dao phay gắn mảnh có thể dùng cho phay mặt
Dao phay chữ T

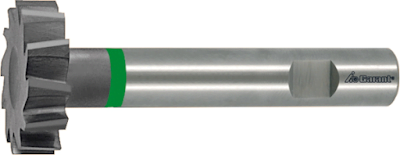

Dao phay chữ T (T-slot Cutter) có phần đầu cắt lớn hơn cổ dao, chuyên dùng để gia công rãnh chữ T. Trong nhiều trường hợp, cần tạo rãnh dẫn trước rồi mới sử dụng dao chữ T để hoàn thiện phần rãnh phía dưới.

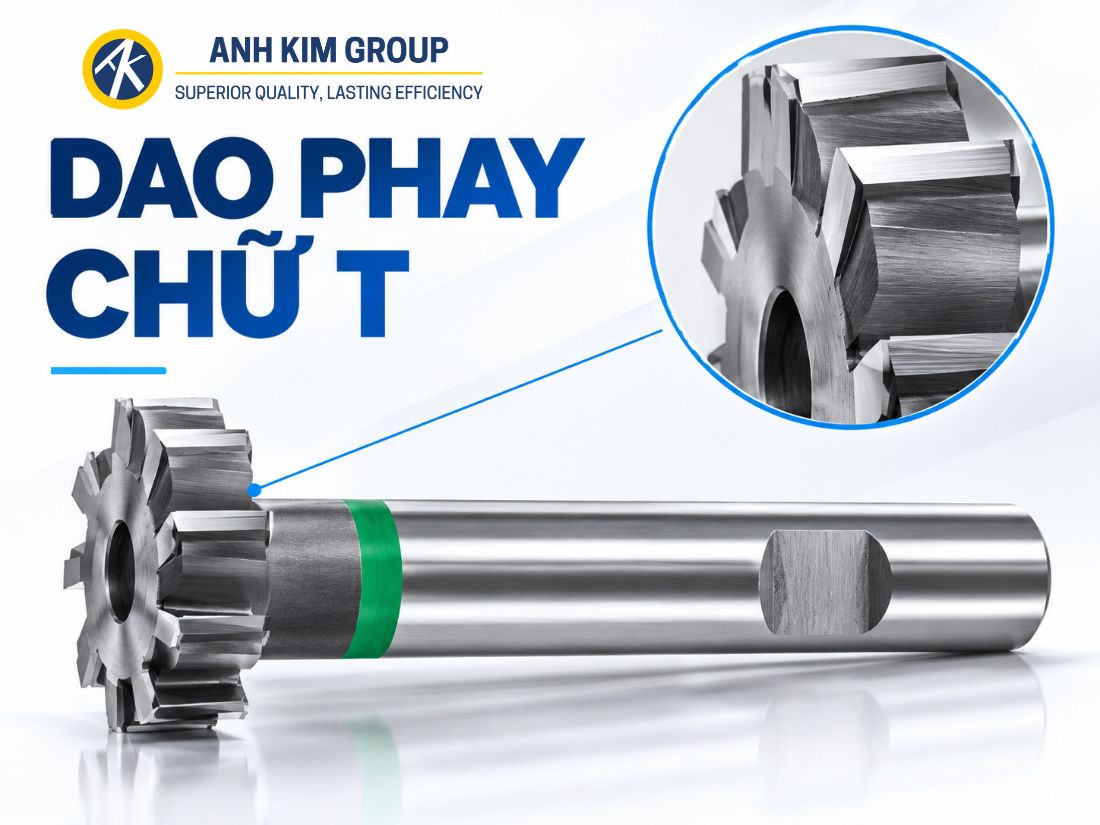

Đúng như tên gọi dao phay chữ T dùng để gia công rãnh chữ T
Dao phay cung tròn

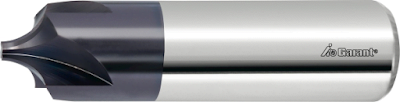

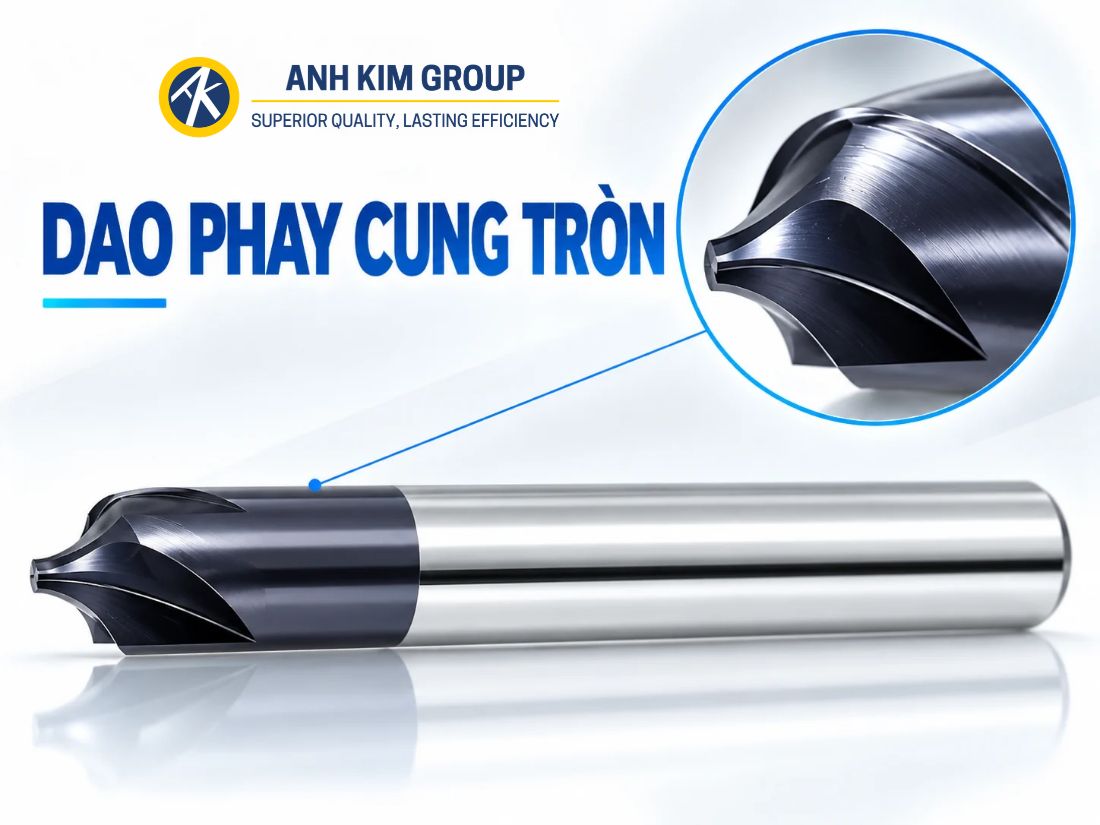

Dao phay cung tròn là loại dao có phần lưỡi cắt được tạo theo biên dạng cong, dùng để gia công rãnh cung, bề mặt bo tròn hoặc biên dạng có bán kính. Loại dao này thường được sử dụng khi cần tạo hình chính xác theo profile trên bản vẽ và yêu cầu độ đồng đều của bề mặt gia công.
Dao phay cung tròn được thiết kế để gia công theo biên dạng cong
Dao phay đuôi én

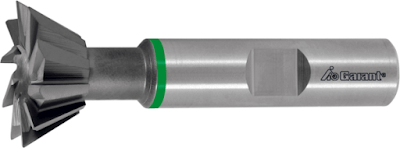

Dao phay đuôi én (Dovetail Cutter) có lưỡi cắt tạo thành một góc xác định, dùng để gia công rãnh đuôi én, bề mặt nghiêng hoặc các vị trí liên kết cần góc chính xác theo bản vẽ.

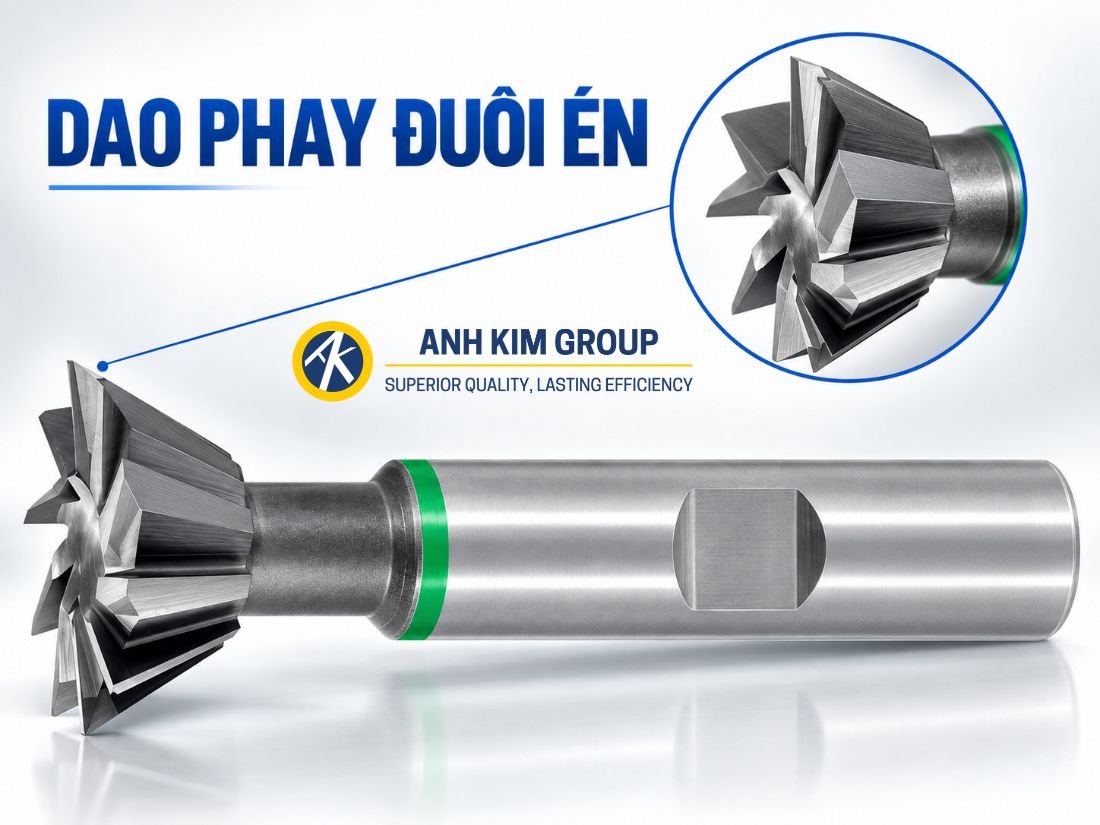

Dao phay đuôi én được dùng phổ biến trong gia công bề mặt nghiêng
Dao phay đĩa

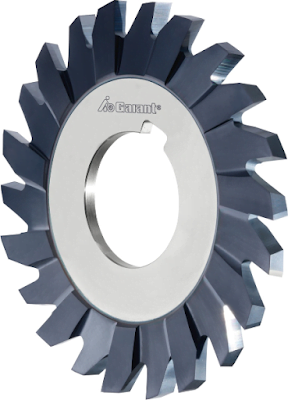

Dao phay đĩa có dạng đĩa tròn với các lưỡi cắt bố trí quanh chu vi. Dụng cụ thường được sử dụng để gia công rãnh, cắt hoặc tạo các bề mặt có chiều rộng xác định, đặc biệt với những rãnh tương đối dài.

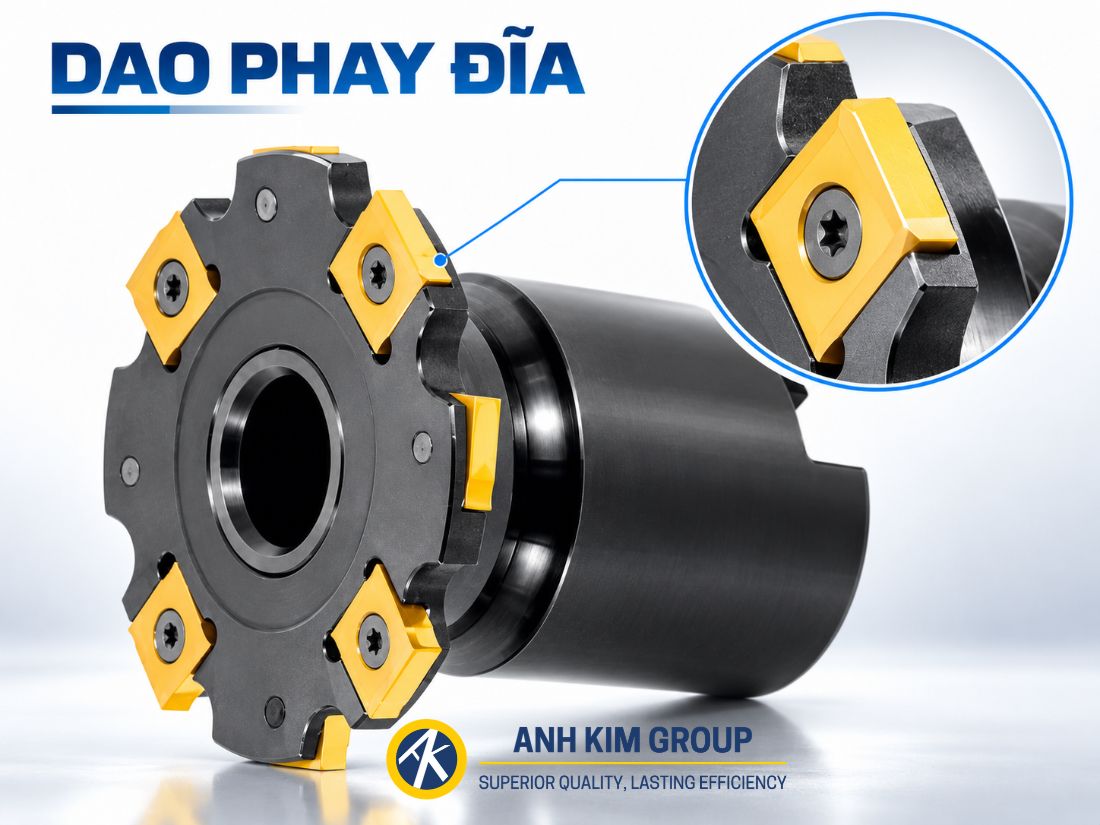

Dao phay dĩa được sử dụng để gia công ở những chi tiết có rãnh tương đối dài
Dao phay ba mặt cắt
Dao phay ba mặt cắt có lưỡi cắt trên chu vi và hai mặt bên, thích hợp cho các nguyên công phay rãnh và gia công đồng thời hai thành rãnh. Thiết kế này giúp kiểm soát tốt hơn chiều rộng và bề mặt cạnh của rãnh trong những ứng dụng phù hợp.

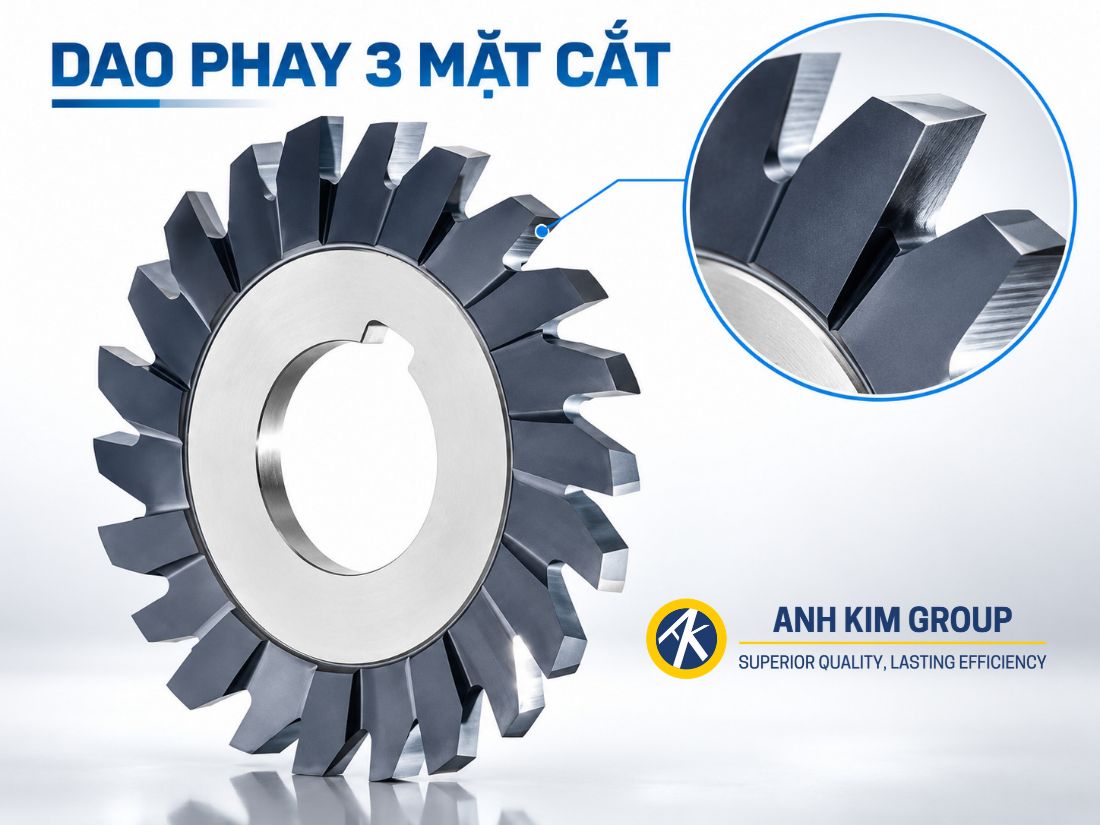

Dao phay ba mặt cắt được thiết kế phù hợp có các nguyên công phay rãnh
Dao phay góc
Dao phay góc được thiết kế với lưỡi cắt theo một góc xác định, thường dùng để gia công rãnh V, mặt nghiêng, vát mép hoặc các bề mặt góc chuyên dụng.

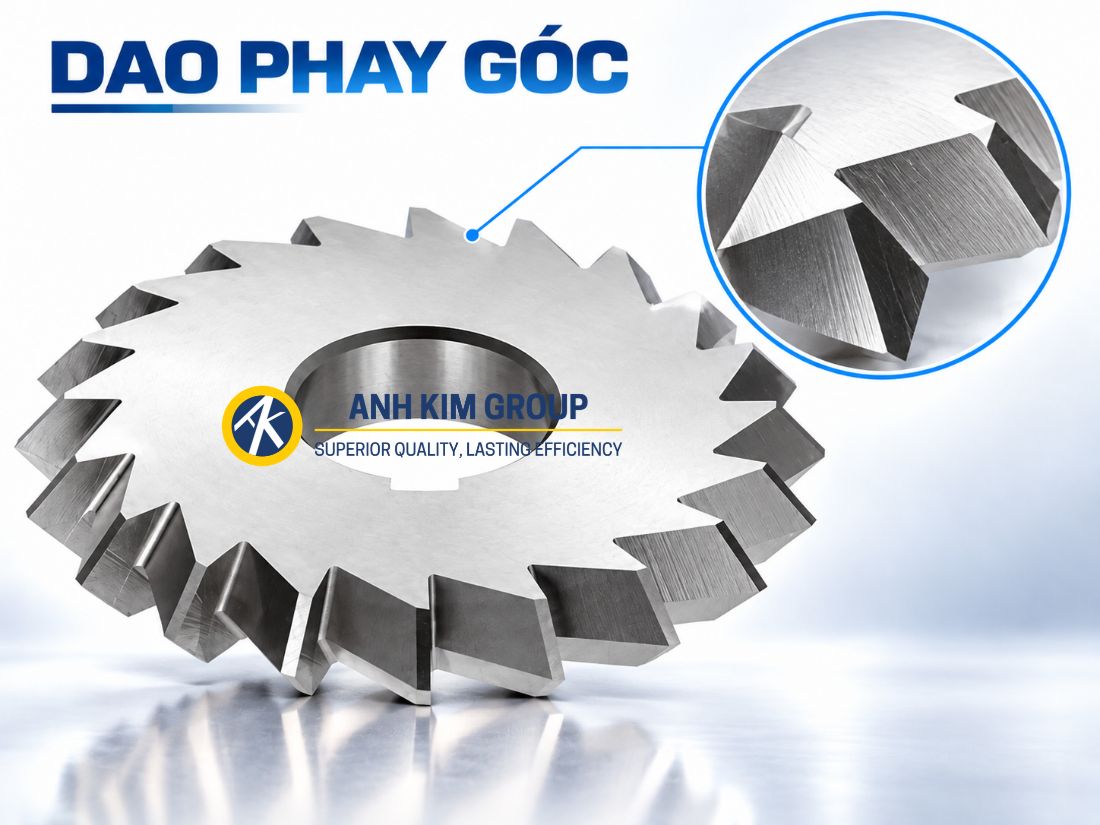

Dao phay góc dùng trong gia công rãnh V
Dao phay module
Dao phay module là dụng cụ định hình chuyên dùng trong gia công răng bánh răng. Biên dạng dao được lựa chọn theo module và phạm vi số răng của bánh răng cần gia công, vì vậy đây là nhóm dao chuyên dụng hơn so với các loại dao phay ngón thông thường.

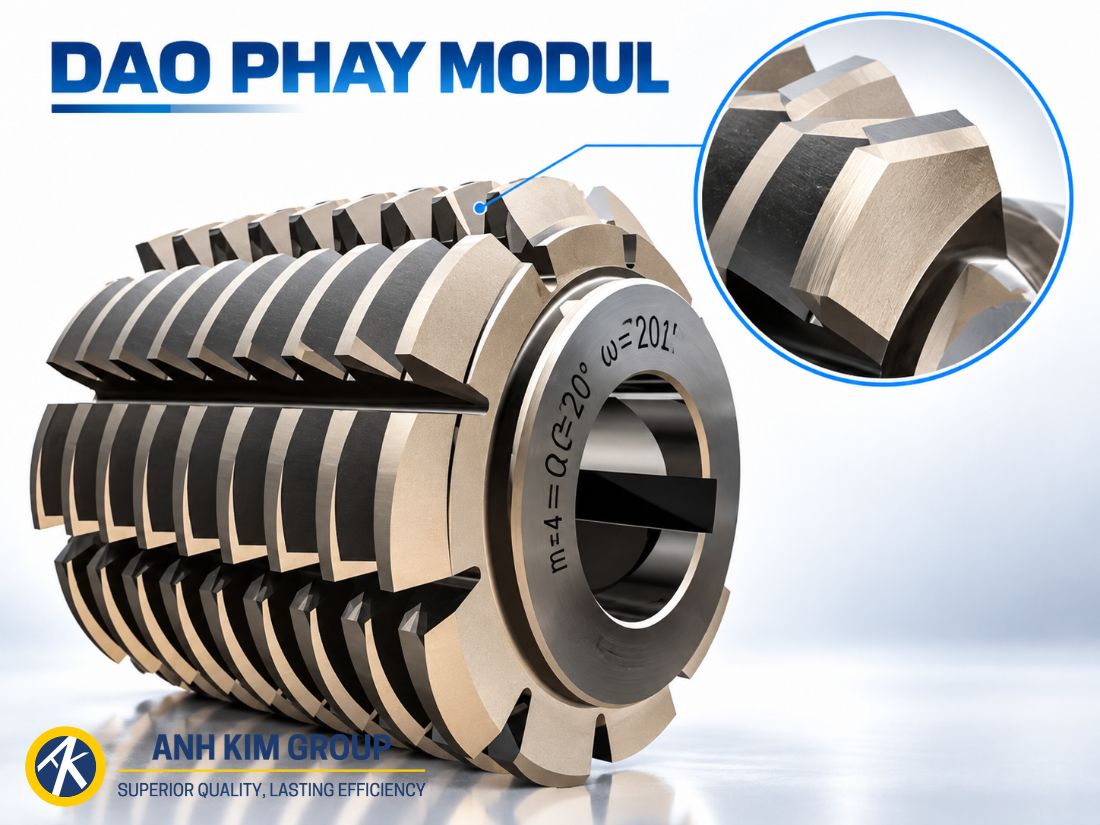

Dao phay module là loại dao phay chuyên dụng trong gia công bánh răng
Phân loại dao phay theo cấu tạo và vật liệu chế tạo
Ngoài cách phân loại theo hình dạng và ứng dụng, dao phay còn có thể được chia theo cấu tạo và vật liệu chế tạo. Đây là yếu tố ảnh hưởng trực tiếp đến độ cứng vững, khả năng chịu nhiệt, tuổi thọ dao và chi phí sử dụng.
Dao phay nguyên khối
Dao phay nguyên khối có phần thân và lưỡi cắt được chế tạo liền thành một khối. Hai vật liệu phổ biến là:
- HSS: có độ dai tốt, chi phí hợp lý và phù hợp với một số ứng dụng có tốc độ cắt không quá cao.
- Carbide: có độ cứng, khả năng chịu nhiệt và chống mài mòn cao hơn, được sử dụng rộng rãi trong gia công CNC với yêu cầu năng suất và độ chính xác cao.
Dao phay gắn mảnh
Dao phay gắn mảnh gồm thân dao và các mảnh insert có thể tháo lắp, thay thế khi lưỡi cắt bị mòn. Cấu tạo này giúp tái sử dụng thân dao, thuận tiện cho các nguyên công có đường kính lớn hoặc yêu cầu bóc vật liệu cao.
Dao phay đầu thay thế
Dao phay đầu thay thế sử dụng cán dao riêng và phần đầu cắt có thể thay khi mòn. Thiết kế này giúp tận dụng lại cán dao, đồng thời kết hợp được một phần ưu điểm của dao nguyên khối và dao gắn mảnh trong một số ứng dụng gia công.
Bảng so sánh các loại dao phay phổ biến
Mỗi loại dao phay được thiết kế cho một nhóm nguyên công và dạng bề mặt khác nhau. Bảng dưới đây giúp phân biệt nhanh đặc điểm và ứng dụng chính của từng loại:
|
Loại dao phay |
Đặc điểm |
Ứng dụng chính |
|
Dao phay ngón đầu bằng |
Đầu cắt phẳng, đa dạng số me |
Phay rãnh, hốc, vai, cạnh, biên dạng |
|
Dao phay cầu |
Đầu cắt dạng bán cầu |
Bề mặt cong, khuôn mẫu, biên dạng 3D |
|
Dao phay góc R |
Góc cắt được bo bán kính R |
Phay vai R, khuôn, biên dạng |
|
Dao phay phá thô |
Hình học tối ưu cho bóc lượng dư |
Gia công thô, phá vật liệu |
|
Dao phay mặt đầu |
Đường kính lớn, thường dùng insert |
Gia công mặt phẳng diện tích lớn |
|
Dao phay gắn mảnh |
Thân dao kết hợp insert thay thế |
Phay mặt, vai, rãnh, biên dạng |
|
Dao phay chữ T |
Đầu cắt lớn hơn cổ dao |
Gia công rãnh chữ T |
|
Dao phay đuôi én |
Lưỡi cắt theo góc xác định |
Rãnh đuôi én, mặt nghiêng |
|
Dao phay đĩa |
Dạng đĩa, cắt quanh chu vi |
Phay rãnh, cắt, tạo rãnh dài |
|
Dao phay ba mặt cắt |
Cắt ở chu vi và hai mặt bên |
Phay rãnh và hai thành rãnh |
|
Dao phay góc |
Lưỡi cắt theo góc |
Rãnh V, vát mép, mặt nghiêng |
|
Dao phay module |
Biên dạng định hình theo module |
Gia công răng bánh răng |
Lưu ý: Bảng trên mang tính tổng quan. Khi lựa chọn dao thực tế, cần kết hợp thêm vật liệu gia công, kích thước dao, số me, lớp phủ, độ cứng vững của máy và yêu cầu bề mặt.
Cách chọn dao phay phù hợp

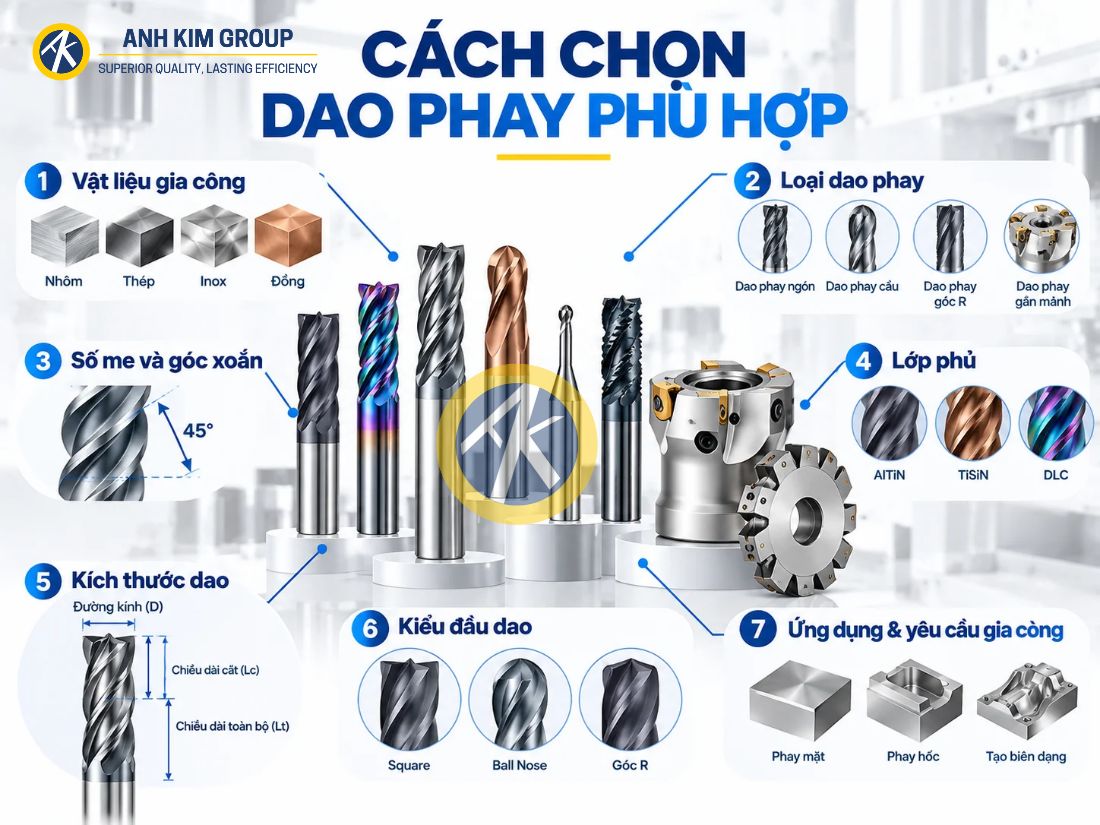

Việc lựa chọn dao phay không nên chỉ dựa vào đường kính hoặc độ cứng HRC ghi trên dao. Để đạt hiệu quả gia công ổn định, cần xem xét đồng thời nguyên công, vật liệu phôi, kích thước dao và điều kiện máy.
Chọn theo nguyên công
Trước tiên cần xác định bề mặt và dạng gia công:
- Phay mặt: ưu tiên dao phay mặt đầu.
- Phay rãnh, hốc, vai: thường sử dụng dao phay ngón.
- Gia công bề mặt cong, khuôn 3D: phù hợp với dao phay cầu.
- Gia công vai có bán kính: có thể chọn dao phay góc R.
- Rãnh chữ T, rãnh đuôi én hoặc mặt nghiêng: sử dụng loại dao chuyên dụng tương ứng.
Chọn theo vật liệu gia công
Nhôm, thép, inox, gang hay thép sau nhiệt có đặc tính cắt khác nhau nên yêu cầu hình học dao, vật liệu nền và lớp phủ cũng khác nhau. Với nhôm thường cần khả năng thoát phoi tốt và hạn chế bám dính, trong khi thép cứng cần chú trọng khả năng chịu nhiệt và chống mài mòn.
Chọn kích thước và chiều dài dao
Đường kính dao, chiều dài lưỡi cắt và chiều dài tổng cần phù hợp với kích thước chi tiết và chiều sâu gia công. Nên ưu tiên chiều nhô dao ngắn nhất có thể để tăng độ cứng vững, hạn chế rung và giảm nguy cơ võng dao.
Chọn số me và góc xoắn
Số me ảnh hưởng trực tiếp đến khả năng thoát phoi và độ cứng vững. Dao ít me thường có khoảng thoát phoi lớn hơn, trong khi dao nhiều me có nhiều lưỡi tham gia cắt hơn nhưng không gian chứa phoi nhỏ hơn. Góc xoắn cũng ảnh hưởng đến lực cắt, độ êm khi gia công và chất lượng bề mặt.
Chọn lớp phủ phù hợp
Lớp phủ cần được lựa chọn theo vật liệu phôi và điều kiện cắt. Không nên chỉ dựa vào màu sắc hoặc thông số HRC của dao, vì hiệu quả thực tế còn phụ thuộc vào substrate carbide, hình học lưỡi cắt và chế độ gia công.
Xem xét máy và hệ thống gá
Công suất spindle, độ cứng vững của máy, holder, độ đảo, cách gá phôi và khả năng làm mát đều ảnh hưởng đến hiệu suất của dao. Cùng một loại dao nhưng khi sử dụng trên hệ thống máy khác nhau có thể cần điều chỉnh chế độ cắt để đạt kết quả ổn định.
Tại CNC Ánh Kim, khách hàng có thể lựa chọn đa dạng các dòng dao phay ngón, dao phay cầu, dao phay góc R, dao phay mặt và dao phay gắn mảnh với nhiều quy cách, số me và lớp phủ khác nhau. Đội ngũ kỹ thuật hỗ trợ tư vấn theo vật liệu gia công, nguyên công, kích thước dao và điều kiện máy thực tế, giúp lựa chọn sản phẩm phù hợp hơn với nhu cầu sử dụng.
Tham khảo thêm các dòng dao phay carbide tại:
- Website: cncanhkim.com
- Danh mục sản phẩm: https://cncanhkim.com/danh-muc-san-pham/
- Catalogue: https://cncanhkim.com/download-catalogue/
- Hotline: 0886113609
- Fanpage: fb.com/cncanhkim
Một số lưu ý giúp bạn chọn loại dao phay phù hợp với nhu cầu gia công
Tóm lại dao phay có nhiều loại với hình dạng, cấu tạo và phạm vi ứng dụng khác nhau, từ dao phay ngón, dao cầu, dao góc R đến dao phay mặt, dao gắn mảnh hay các loại dao chuyên dụng. Việc lựa chọn đúng dao cần dựa trên nguyên công, vật liệu phôi, kích thước chi tiết, số me, lớp phủ và điều kiện máy để đảm bảo khả năng cắt ổn định, chất lượng bề mặt và tuổi thọ dụng cụ.
Hiểu rõ đặc điểm của từng loại dao sẽ giúp quá trình lựa chọn trở nên chính xác hơn, đồng thời hạn chế các vấn đề như rung, thoát phoi kém hoặc sử dụng dao không phù hợp với yêu cầu gia công.
