Các loại mũi taro được thiết kế với nhiều kiểu rãnh, vật liệu và ứng dụng khác nhau nhằm đáp ứng từng yêu cầu gia công ren trên thép, inox, nhôm, gang hay các vật liệu kỹ thuật khác. Việc lựa chọn đúng mũi taro không chỉ giúp tạo ren chính xác, bề mặt đẹp mà còn giảm nguy cơ gãy taro, tăng tuổi thọ dụng cụ và nâng cao hiệu quả gia công.
Trong bài viết này, CNC Ánh Kim sẽ tổng hợp các loại mũi taro phổ biến hiện nay, phân tích đặc điểm, ứng dụng của từng loại, đồng thời chia sẻ kinh nghiệm lựa chọn và sử dụng mũi taro đúng kỹ thuật để đạt hiệu quả gia công tối ưu.

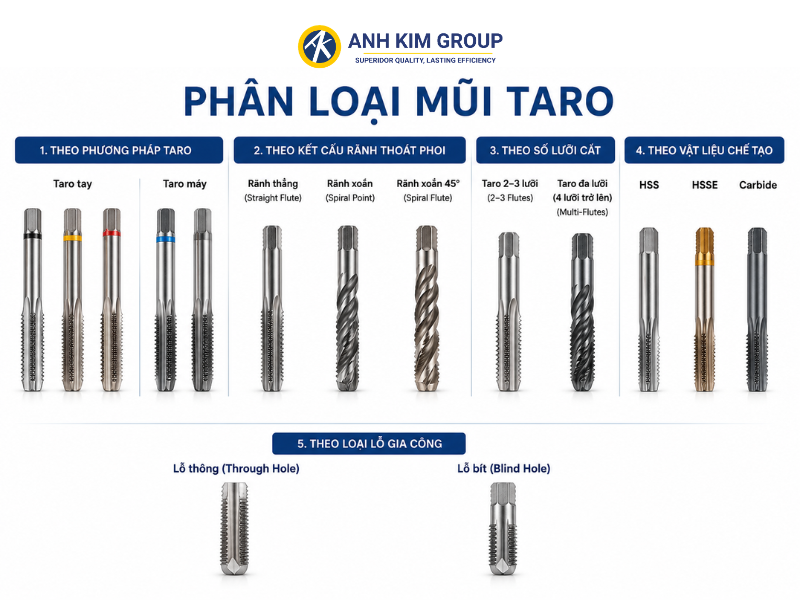

Các loại mũi taro được phân loại như thế nào?
Để lựa chọn đúng mũi taro, người dùng cần hiểu các tiêu chí phân loại phổ biến hiện nay. Mỗi loại mũi taro được thiết kế dựa trên tiêu chuẩn ren, vật liệu gia công, phương pháp tạo ren và cách sử dụng khác nhau. Việc phân loại rõ ràng giúp lựa chọn đúng dụng cụ, nâng cao chất lượng ren và kéo dài tuổi thọ của mũi taro.
Các loại mũi taro cơ khí được dùng phổ biến

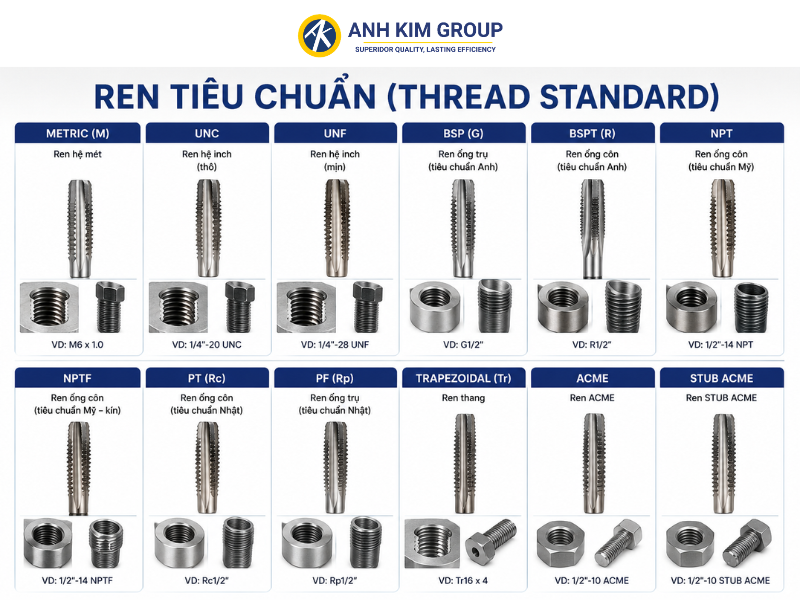

Phân loại theo tiêu chuẩn ren
Đây là cách phân loại dựa trên hệ ren mà mũi taro tạo ra. Mỗi tiêu chuẩn ren được sử dụng trong những lĩnh vực và thị trường khác nhau.
- Ren hệ mét (Metric – M): Là tiêu chuẩn phổ biến nhất tại Việt Nam và nhiều quốc gia trên thế giới. Kích thước được tính theo milimet và thường xuất hiện trên hầu hết các chi tiết cơ khí, máy móc và thiết bị công nghiệp.
- Ren hệ inch (UNC, UNF, BSW…): Được sử dụng nhiều trên các thiết bị có nguồn gốc từ Mỹ, Anh và một số nước châu Âu. Kích thước được xác định theo đơn vị inch.
- Ren ống (PT, NPT, BSP, G…): Chuyên dùng trong các hệ thống đường ống, khí nén, thủy lực và ngành dầu khí. Mỗi tiêu chuẩn có hình dạng và góc ren khác nhau nên không thể thay thế cho nhau.
Khi lựa chọn mũi taro, cần xác định chính xác tiêu chuẩn ren của chi tiết để đảm bảo khả năng lắp ghép và độ kín sau khi gia công.
Phân loại mũi taro theo tiêu chuẩn ren

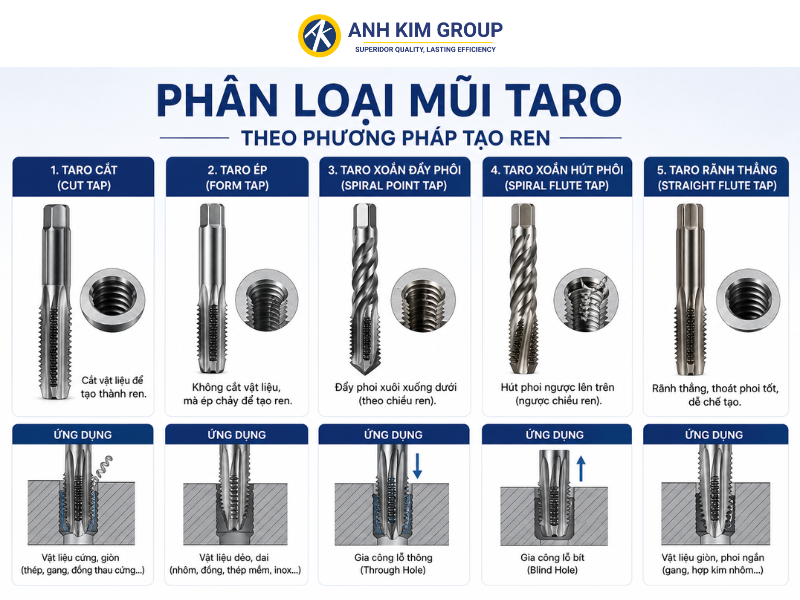

Phân loại theo phương pháp tạo ren
Ren có thể được tạo ra bằng nhiều phương pháp khác nhau tùy theo yêu cầu gia công và loại máy sử dụng.
- Taro cắt ren (Cut Tap): Phương pháp phổ biến nhất, tạo ren bằng cách cắt bỏ vật liệu. Phù hợp với hầu hết các loại vật liệu và ứng dụng cơ khí.
- Taro ép ren (Form Tap/Roll Tap): Không cắt phoi mà ép biến dạng vật liệu để tạo ren. Phương pháp này giúp ren có độ bền cao, không sinh phoi và thường được sử dụng trên nhôm, đồng hoặc thép có độ dẻo tốt.
- Phay ren (Thread Milling): Sử dụng dao phay ren trên máy CNC để gia công ren với độ chính xác cao, linh hoạt cho nhiều kích thước ren khác nhau.
- Tiện ren (Thread Turning): Gia công ren trên máy tiện bằng dao tiện ren, phù hợp với các chi tiết dạng trục hoặc ren có kích thước lớn.
- Cán ren (Thread Rolling): Tạo ren bằng cách ép định hình bề mặt vật liệu, thường áp dụng trong sản xuất hàng loạt nhằm tăng độ bền của ren.
Trong thực tế sản xuất, taro cắt ren và taro ép ren là hai phương pháp được sử dụng phổ biến nhất
Phân loại theo vật liệu chế tạo mũi taro
Chất liệu chế tạo quyết định trực tiếp đến độ bền, khả năng chịu nhiệt và tuổi thọ của mũi taro.
- HSS (High Speed Steel): Loại phổ biến, phù hợp với nhu cầu gia công thông thường trên thép carbon, gang và vật liệu có độ cứng trung bình.
- HSSE (HSS-E): Được bổ sung Cobalt giúp tăng khả năng chịu nhiệt và chống mài mòn, thích hợp khi gia công thép hợp kim, inox và vật liệu khó cắt.
- Carbide (Hợp kim cứng): Có độ cứng và khả năng chống mài mòn rất cao, thường sử dụng trên máy CNC tốc độ cao hoặc trong sản xuất hàng loạt yêu cầu độ chính xác lớn.
Ngoài vật liệu nền, nhiều mũi taro còn được phủ các lớp phủ như TiN, TiCN, TiAlN hoặc AlCrN nhằm giảm ma sát, tăng tuổi thọ và cải thiện hiệu quả gia công trên từng nhóm vật liệu.

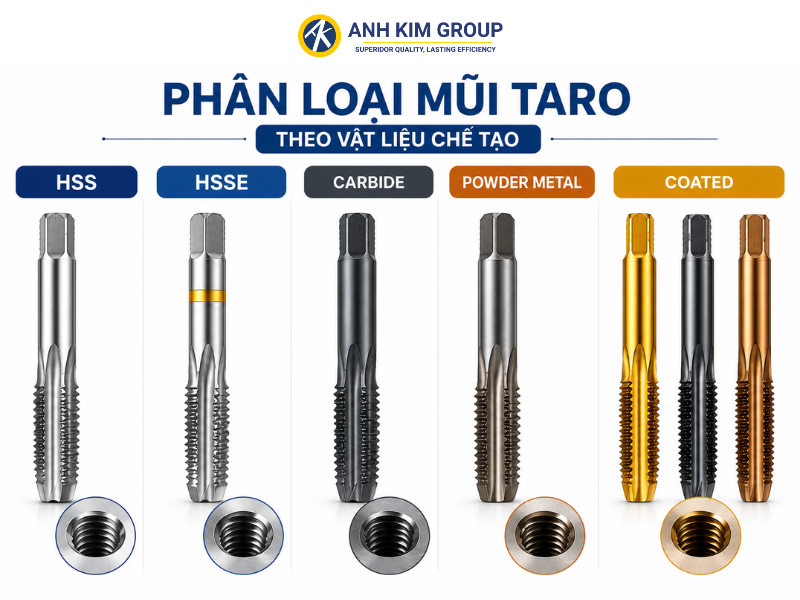

Vật liệu tạo mũi taro và cách phân loại phổ biến

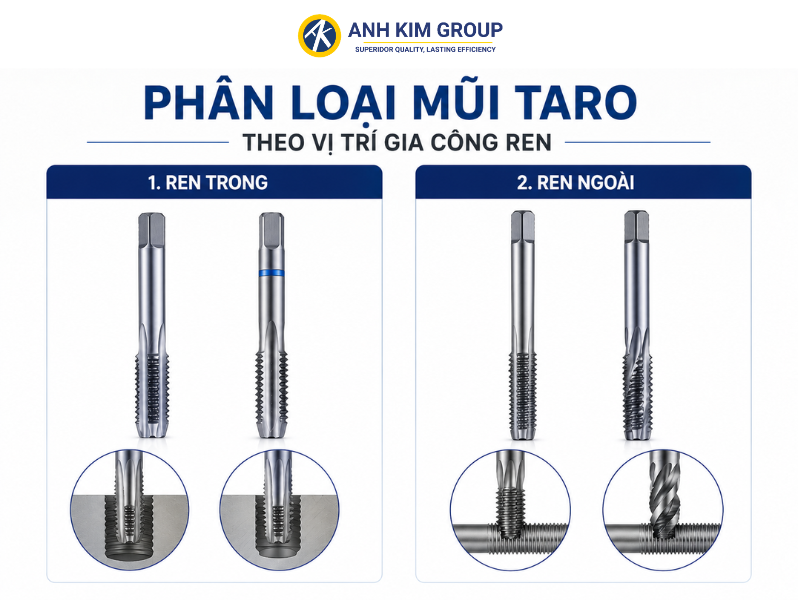

Phân loại theo vị trí gia công ren
Dựa vào vị trí cần tạo ren, dụng cụ gia công ren được chia thành hai nhóm chính:
- Mũi taro ren trong: Dùng để tạo ren bên trong lỗ, là loại được sử dụng phổ biến nhất trong gia công cơ khí và CNC.
- Dụng cụ gia công ren ngoài: Bao gồm bàn ren (Die) hoặc dao tiện ren, dùng để tạo ren trên bề mặt ngoài của trục hoặc thanh kim loại.
Lưu ý, mũi taro chỉ sử dụng để gia công ren trong. Đối với ren ngoài, cần sử dụng đúng loại dụng cụ chuyên dụng để đảm bảo độ chính xác và chất lượng ren.
Phân loại mũi taro dựa vào vị trí tạo ren

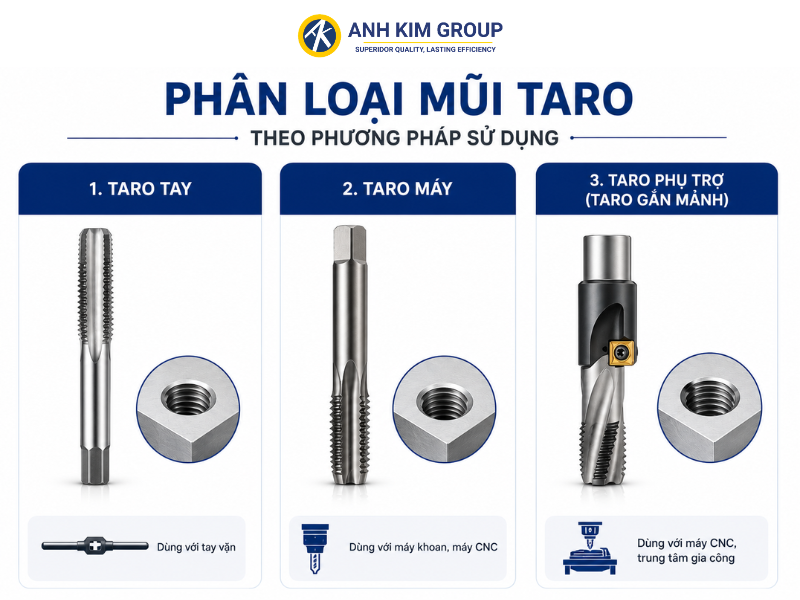

Phân loại theo phương pháp sử dụng
Theo cách vận hành, mũi taro được chia thành hai nhóm chính là taro tay và taro máy.
- Mũi taro tay: Được sử dụng kết hợp với tay quay taro và thường dùng trong công việc sửa chữa hoặc gia công số lượng ít. Một bộ taro tay thường gồm 2 hoặc 3 mũi với chức năng taro thô, taro trung gian và taro tinh để giảm lực cắt và tạo ren chính xác.
- Mũi taro máy: Được thiết kế để sử dụng trên máy khoan, máy taro hoặc máy CNC. Loại này chỉ cần một mũi để hoàn thành quá trình gia công, giúp tăng năng suất, giảm thời gian thao tác và đảm bảo độ đồng đều của ren. Hiện nay, taro máy là lựa chọn phổ biến trong các nhà máy và xưởng cơ khí hiện đại nhờ khả năng làm việc ổn định và đáp ứng yêu cầu sản xuất hàng loạt.
Theo phương pháp sử dụng chia thành mũi taro tay và mũi taro máy

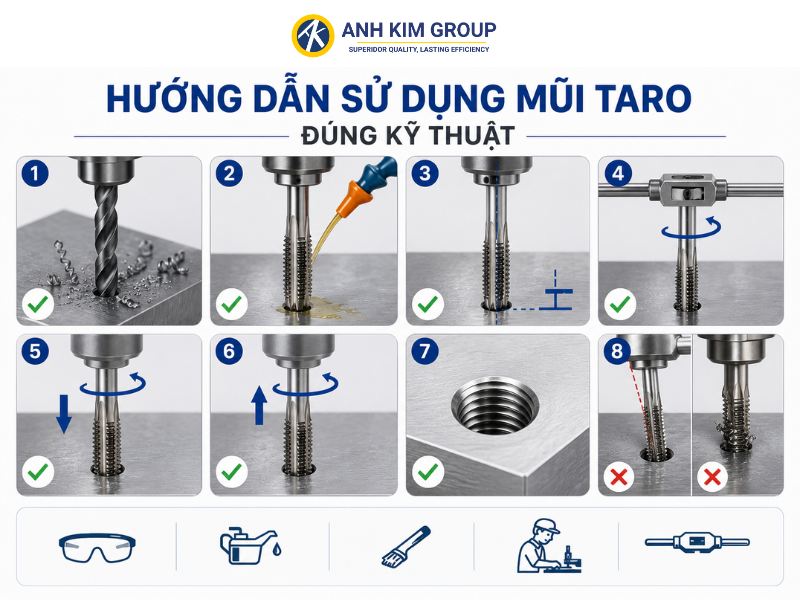

Hướng dẫn sử dụng mũi taro đúng kỹ thuật
Để tạo ren chính xác, hạn chế gãy mũi taro và nâng cao tuổi thọ dụng cụ, người vận hành cần chuẩn bị đúng lỗ khoan, sử dụng thiết bị phù hợp và thực hiện đúng kỹ thuật taro.
Chuẩn bị lỗ khoan trước khi taro
Lỗ khoan cần được gia công đúng đường kính theo bảng kích thước của từng loại ren. Nếu lỗ quá nhỏ sẽ làm tăng lực cắt, dễ gãy mũi taro; ngược lại, lỗ quá lớn sẽ khiến ren không đạt độ bám và giảm khả năng chịu lực.
Sau khi khoan, nên vát nhẹ miệng lỗ bằng mũi vát mép (Chamfer) để loại bỏ ba via, giúp mũi taro dễ định tâm và bắt ren chính xác hơn.
Theo kinh nghiệm gia công, đối với lỗ sâu, lỗ có đường kính lớn hoặc khi gia công trên máy có độ cứng vững chưa cao, có thể áp dụng phương pháp khoan hai lần. Lần đầu khoan mồi bằng mũi nhỏ hơn, sau đó khoan hoàn thiện bằng mũi đúng kích thước taro. Cách này giúp cải thiện khả năng định tâm, giảm tải cho mũi khoan và hạn chế sai lệch kích thước lỗ.
Sử dụng thiết bị và dầu bôi trơn phù hợp
Nên sử dụng máy taro hoặc máy khoan có khả năng điều chỉnh mô-men xoắn để giảm nguy cơ gãy mũi taro, đặc biệt với các kích thước nhỏ. Khi taro bằng tay, cần sử dụng tay quay taro phù hợp với kích thước mũi để đảm bảo thao tác ổn định và chính xác.
Trong quá trình gia công, việc sử dụng chất bôi trơn là rất cần thiết để giảm ma sát, hỗ trợ thoát phoi và làm mát mũi taro. Trước đây, nhiều xưởng cơ khí nhỏ thường tận dụng dầu dừa, mỡ heo hoặc các loại dầu nhớt thông thường khi taro bằng tay nhờ dễ tìm và có khả năng bôi trơn nhất định.
Tuy nhiên, hiện nay phương pháp này không còn được khuyến khích trong gia công cơ khí hiện đại. Thay vào đó, nên sử dụng dầu taro hoặc dầu cắt gọt chuyên dụng vì được pha chế với các phụ gia chịu cực áp (EP), giúp giảm lực cắt, cải thiện chất lượng bề mặt ren, tăng hiệu quả thoát phoi và kéo dài tuổi thọ của mũi taro, đặc biệt khi gia công thép, inox và các vật liệu khó cắt.
>>> Xem thêm: Các loại dầu cắt gọt chuyên dụng cho taro, phay, tiện và gia công CNC tại CNC Ánh Kim.
Thao tác taro đúng cách
Khi bắt đầu taro, cần đặt mũi taro vuông góc với bề mặt chi tiết để tạo đường ren thẳng và chính xác. Với taro tay, nên xoay tiến khoảng 1–2 vòng rồi lùi nhẹ khoảng 1/2 vòng để bẻ phoi, giúp quá trình cắt diễn ra ổn định hơn.
Nếu cảm thấy lực cắt tăng bất thường hoặc mũi taro bị kẹt, không nên cố tiếp tục xoay. Hãy lùi mũi taro để làm sạch phoi rồi mới tiếp tục gia công nhằm hạn chế gãy mũi.
Lưu ý khi sử dụng taro tay và taro máy
Đối với bộ taro tay gồm nhiều mũi, cần sử dụng theo đúng thứ tự từ mũi thô đến mũi tinh theo hướng dẫn của nhà sản xuất để đảm bảo chất lượng ren.
Đối với mũi taro máy, đặc biệt là các dòng taro xoắn hoặc taro đẩy phoi, thiết kế rãnh cắt giúp phoi thoát ra hiệu quả hơn. Tuy nhiên, vẫn cần kiểm soát lực cắt và thường xuyên kiểm tra tình trạng phoi để đảm bảo quá trình gia công diễn ra ổn định.
Đảm bảo chiều sâu lỗ khoan
Chiều sâu lỗ khoan nên lớn hơn chiều dài phần ren cần gia công khoảng 3–5 mm để tạo không gian chứa phoi, tránh mũi taro chạm đáy lỗ và giảm nguy cơ gãy dụng cụ, đặc biệt khi gia công lỗ bít.
Hướng dẫn sử dụng mũi taro và lưu ý khi gia công

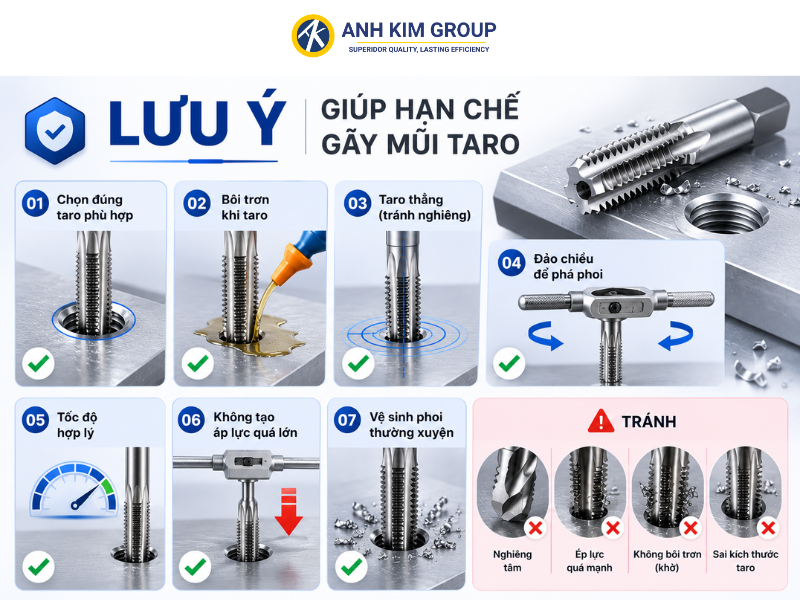

Những lưu ý giúp hạn chế gãy mũi taro
Gãy mũi taro thường xảy ra khi lực cắt quá lớn, phoi không được thoát ra ngoài hoặc lựa chọn sai loại mũi taro. Để hạn chế sự cố này, cần lưu ý một số điểm sau.
Kinh nghiệm giúp hạn chế mũi taro khi gia công giúp tiết kiệm chi phí
Lựa chọn đúng mũi taro
Mỗi loại mũi taro được thiết kế cho từng phương pháp gia công và nhóm vật liệu khác nhau. Vì vậy, cần lựa chọn đúng mũi taro tay hoặc taro máy, đồng thời ưu tiên các sản phẩm được chế tạo từ HSS, HSSE hoặc Carbide của các thương hiệu uy tín để đảm bảo độ bền và hiệu quả cắt.
Đối với gia công inox hoặc các vật liệu khó cắt, nên sử dụng mũi taro chuyên dụng kết hợp dầu taro hoặc Tap Paste để giảm ma sát và cải thiện khả năng thoát phoi. Với sản xuất hàng loạt trên máy CNC, có thể cân nhắc sử dụng mũi taro ép (Form Tap) khi gia công vật liệu có độ dẻo phù hợp nhằm giảm nguy cơ gãy mũi do kẹt phoi.
Sử dụng thiết bị phù hợp
Khi taro bằng máy, nên ưu tiên sử dụng máy taro chuyên dụng hoặc máy CNC có chu trình Rigid Tapping để đảm bảo độ chính xác và ổn định. Đối với máy khoan hoặc máy phay không chuyên dùng để taro, có thể sử dụng đầu kẹp taro hoặc đầu kẹp bù sai lệch (Floating Tap Holder) nhằm giảm lệch tâm và hạn chế gãy mũi.
Đối với lỗ bít, máy cần có khả năng đảo chiều trục chính nhanh và ổn định để đưa mũi taro ra khỏi lỗ sau khi hoàn thành quá trình cắt ren, giúp hạn chế hiện tượng kẹt phoi.
Kiểm soát tốc độ và khả năng thoát phoi
Tốc độ taro cần được lựa chọn phù hợp với kích thước ren, vật liệu gia công và loại mũi taro sử dụng. Không nên tăng tốc độ hoặc dùng lực quá lớn khi cảm thấy mũi taro bị nặng tay vì rất dễ gây gãy dụng cụ.
Trong quá trình gia công, cần đảm bảo phoi được thoát ra ngoài thuận lợi. Đối với taro bằng tay, nên thường xuyên lùi mũi taro để bẻ phoi và vệ sinh lỗ ren. Khi taro bằng máy, nên lựa chọn các dòng mũi taro có khả năng thoát phoi phù hợp với lỗ thông hoặc lỗ bít.
Kiểm tra tình trạng mũi taro
Không nên tiếp tục sử dụng mũi taro đã bị mòn, mẻ hoặc biến dạng vì sẽ làm tăng lực cắt, giảm chất lượng ren và tăng nguy cơ gãy dụng cụ. Việc kiểm tra và thay thế mũi taro đúng thời điểm không chỉ giúp duy trì hiệu quả gia công mà còn hạn chế chi phí sửa chữa hoặc thay thế chi tiết khi xảy ra sự cố.
Lưu ý khi gia công inox
Inox là vật liệu có độ dẻo và độ bền cao, phoi dễ bám vào lưỡi cắt nên nguy cơ gãy mũi taro lớn hơn so với thép thông thường. Khi gia công inox, nên sử dụng mũi taro chuyên dụng, kết hợp dầu taro hoặc Tap Paste và lựa chọn thông số cắt phù hợp để giảm lực cắt, cải thiện khả năng thoát phoi và nâng cao tuổi thọ của dụng cụ.

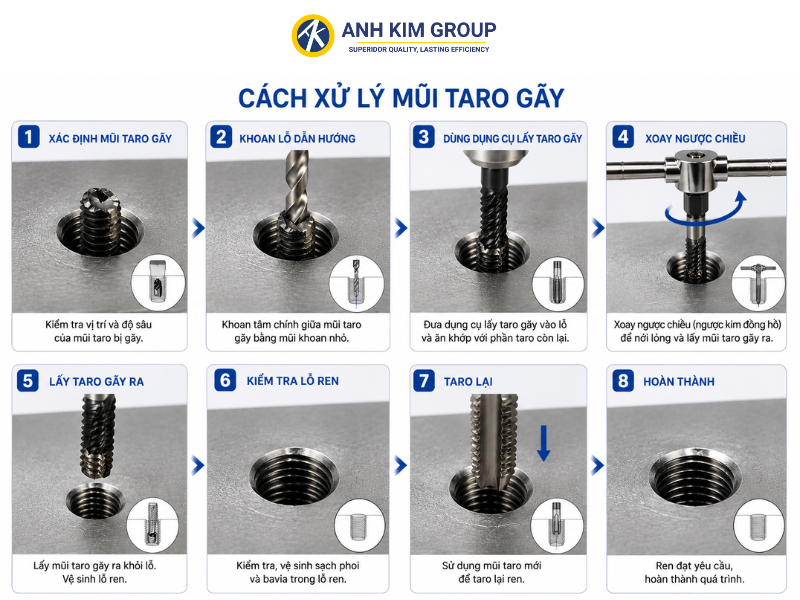

Cách xử lý khi mũi taro bị gãy
Mũi taro bị gãy trong lỗ ren là sự cố khá phổ biến khi gia công cơ khí. Tùy theo vị trí gãy, kích thước mũi taro và giá trị của chi tiết, có thể lựa chọn một trong các phương pháp xử lý sau.
Dùng mũi khoan Carbide để phá mũi taro
Đây là phương pháp được nhiều xưởng cơ khí áp dụng nhờ chi phí hợp lý và hiệu quả.
Đầu tiên, sử dụng mũi khoan Carbide có đường kính lớn hơn để làm phẳng phần đầu mũi taro bị gãy và tạo điểm định tâm. Sau đó dùng mũi khoan Carbide nhỏ hơn đường kính chân ren của mũi taro để khoan phá phần lõi. Cuối cùng, loại bỏ các mảnh vụn còn bám trên thành ren trước khi kiểm tra và taro lại nếu cần.
Gia công bằng máy EDM (bắn tia lửa điện)
Đối với các chi tiết có giá trị cao hoặc mũi taro gãy sâu trong lỗ, gia công tia lửa điện (EDM) là phương pháp tối ưu. Máy EDM sẽ phá hủy phần mũi taro bị gãy mà ít ảnh hưởng đến ren và vật liệu xung quanh, giúp bảo toàn chi tiết gia công.
Sửa ren bằng Helicoil khi ren bị hư hỏng
Nếu trong quá trình lấy mũi taro gãy làm hỏng ren ban đầu, có thể khoan mở rộng lỗ, taro lại theo kích thước của ren cấy (Helicoil) rồi lắp ren cấy vào chi tiết. Phương pháp này giúp khôi phục khả năng lắp ghép và thường được áp dụng cho các chi tiết có giá trị hoặc khó thay thế.
Trường hợp mũi taro gãy quá sâu
Đối với mũi taro gãy nằm sâu trong lỗ hoặc không thể xử lý bằng các phương pháp thông thường, nên đưa chi tiết đến các đơn vị gia công cơ khí chuyên nghiệp có trang bị máy EDM hoặc thiết bị chuyên dụng. Việc cố gắng lấy mũi taro bằng các phương pháp thủ công không phù hợp có thể làm hỏng ren hoặc khiến chi tiết không thể sửa chữa.
Cách phòng tránh hiệu quả nhất
Việc lấy mũi taro gãy thường mất nhiều thời gian và chi phí hơn rất nhiều so với phòng ngừa. Vì vậy, nên lựa chọn đúng loại mũi taro, khoan đúng đường kính lỗ, sử dụng dầu bôi trơn chuyên dụng, kiểm soát tốc độ cắt và thường xuyên kiểm tra tình trạng mũi taro trước khi gia công để hạn chế tối đa nguy cơ gãy dụng cụ.
Một số phương pháp xử lý khi mũi gia công gãy
Cách chọn mũi taro phù hợp với từng vật liệu gia công
Việc lựa chọn đúng mũi taro theo từng loại vật liệu sẽ giúp giảm lực cắt, hạn chế gãy dụng cụ, nâng cao chất lượng bề mặt ren và tăng tuổi thọ mũi taro. Dưới đây là bảng gợi ý lựa chọn mũi taro cho các vật liệu gia công phổ biến.
|
Vật liệu gia công |
Loại mũi taro khuyến nghị |
Lưu ý khi gia công |
|
Thép carbon, thép kết cấu |
HSS hoặc HSSE |
Phù hợp với hầu hết ứng dụng taro tay và taro máy, nên sử dụng dầu cắt gọt để tăng tuổi thọ dụng cụ. |
|
Thép hợp kim |
HSSE phủ TiN, TiCN hoặc TiAlN |
Chọn tốc độ cắt phù hợp để giảm nhiệt và hạn chế mòn lưỡi cắt. |
|
Inox |
HSSE hoặc mũi taro chuyên dụng cho inox, ưu tiên Spiral Flute Tap |
Kết hợp dầu taro hoặc Tap Paste để giảm ma sát, cải thiện khả năng thoát phoi và hạn chế gãy mũi. |
|
Nhôm và hợp kim nhôm |
Spiral Point Tap hoặc Form Tap |
Phoi mềm, dễ bám lưỡi cắt nên cần đảm bảo thoát phoi tốt và sử dụng chất bôi trơn phù hợp. |
|
Gang |
Straight Flute Tap |
Gang tạo phoi ngắn nên dễ thoát phoi, phù hợp với mũi taro rãnh thẳng. |
|
Đồng, đồng thau |
HSS hoặc Form Tap |
Chọn thông số cắt phù hợp để hạn chế hiện tượng bám vật liệu lên lưỡi cắt. |
Kết luận
Việc lựa chọn đúng mũi taro và áp dụng kỹ thuật gia công phù hợp sẽ giúp tạo ren chính xác, hạn chế gãy dụng cụ, nâng cao chất lượng sản phẩm và tối ưu hiệu quả sản xuất. Tùy theo vật liệu và yêu cầu gia công, hãy lựa chọn loại mũi taro phù hợp để đạt kết quả tốt nhất.
Nếu bạn cần tư vấn lựa chọn mũi taro, dao cụ CNC hoặc các giải pháp gia công phù hợp, hãy liên hệ CNC Ánh Kim để được đội ngũ kỹ thuật hỗ trợ nhanh chóng. Đồng thời, đừng quên theo dõi website CNC Ánh Kim để cập nhật thêm nhiều kiến thức hữu ích về cơ khí và gia công CNC.
