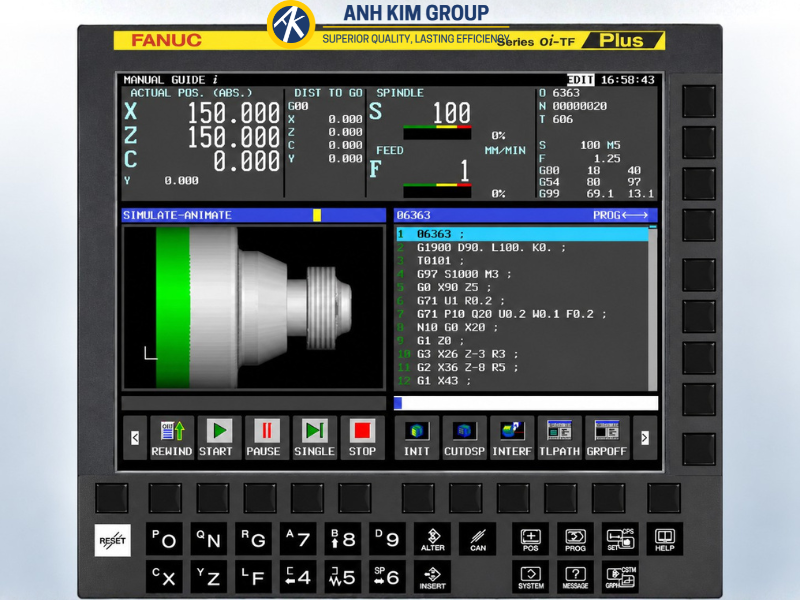

ĐƠN VỊ ĐO TRONG TIỆN CNC

1. Đơn vị đo chiều dài chi tiết

Lệnh thiết lập đơn vị đo kích thước chi tiết thường được thiết lập ở đầu chương trình, trong một chương trình gia công chỉ có 1 câu lệnh thiết lập đơn vị đo kích thước, với hệ FANUC ta có như bảng sau:

FANUC

Ý nghĩa câu lệnh
G20 (1 in=25.4 mm )Hệ đơn vị đo là inch (inch)
G21Hệ đơn vị đo là mét (mm)

Lệnh thiết lập đơn vị đo hệ inch hay mét có tác dụng đến khi thay thế lẫn nhau hoặc bị hủy khi khởi động lại máy. Với máy CNC khi khởi động lên sẽ có 1 hệ đơn vị hiện hành do nhà sản xuất thiết lập cho người mua máy, ở Việt Nam hiện nay mua rất nhiều máy cũ từ Nhật Bản, Đài Loan, Hàn Quốc, nên thường khi mua về họ đã cài sẵn hệ mét (G21)

Hệ đơn vị đo có ảnh hưởng đến các giá trị thiết lập trong lệnh di chuyển dao như G00/G01/G03 và các lệnh bù trừ dao G40/G41/G42…, nó còn có ảnh hưởng đi kèm với tốc độ tiến dao và tốc độ trục chính. Khi lập trình theo hệ mét thì giá trị nhỏ nhất có thể nhập vào là 1/1000 (0,001 mm)

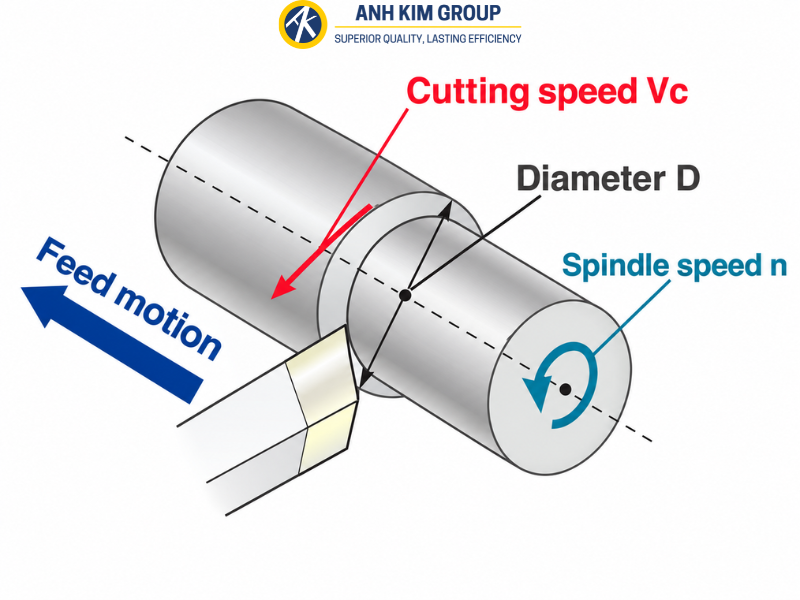

2. Đơn vị đo tốc độ tiến dao

Máy tiện CNC có 2 cách thiết lập đơn vị đo tốc độ tiến dao là tính theo phút (G98) và tính theo vòng quay của trục chính (G99)

Trong máy tiện FANUC thì thiết lập tốc độ tiến dao như sau:

G21G98 đơn vị tính là mm/ phút

G21G99 đơn vị tính là mm/ vòng

Như vậy việc thiết lập tốc độ tiến dao có liên quan đến thiết lập đơn vị đo chiều dài chi tiết. Ta có bảng đơn vị tiến dao và ý nghĩa như hình 3-8

FANUCĐơn vịVí dụÝ nghĩa
G21G98mm/phútF300Tốc độ tiến dao 300mm/phút
G21G99mm/vòngF0.15Tốc độ tiến dao 0.15mm/ vòng
G20G98Inch/phútF15Tốc độ tiến dao 15 inch/phút
G20G99Inch/vòngF0.02Tốc độ tiến dao 0.02 mm/phút

Hình 3-8

3. Đơn vị đo tốc độ trục chính

Để tìm hiểu đơn vị đo số vòng quay trục chính ta cần biết lệnh Ss dùng để điều khiển quay trục chính trong đó s là giá trị tộc độ quay trục chính

Lệnh Ss sử dụng cùng với M03 ( trục chính quay cùng chiều kim đồng hồ) hay M04 (trục chính quay ngược chiều kiem đồng hồ). Để dùng trục chính ta dùng lệnh M05. Giá trị trục chính được thay đổi khi có giá trị mới thay thế nó. Chiều quay của nó theo ISO đã trình bày ở phần trên

Trên máy tiện có 2 cách tính đó là theo tốc độ cắt không đổi và theo vòng quay trục chính không đổi. Cách tính toán theo công thức tiện trơn quan hệ Vc/D/N đã được trình bày phần tính toán chế độ cắt

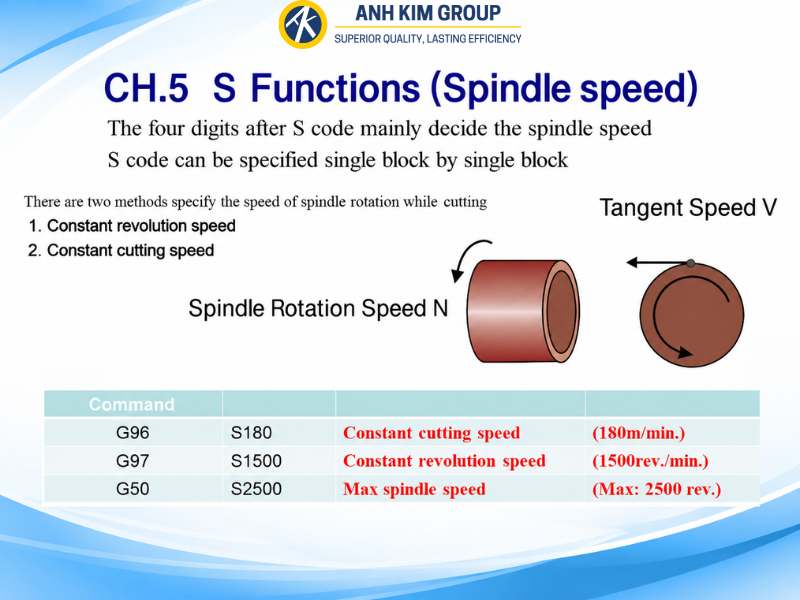

Mã lệnh thiết lập đơn vị đo tốc độ trục chính không đổi

G96 (m/phút)

G97 (vòng/phút)

Như vậy đơn vị đo tốc độ trục chính có liên quan đến đơn vị đo chiều dài chi tiết. Bạn tham khảo hình 3-9 đơn vị đi tốc độ trục chính

FANUCĐơn vịVí dụÝ nghĩa
G21G96m/phútS200M03Trục chính quay cùng chiều kim đồng hồ với tốc độ 200m/phút
G21G97Vòng/phútS1500M03Trục chính quay cùng chiều với kim đồng hồ với tốc độ 1500 vòng/phút

Hình 3.9
