Các loại công cụ tiện là những công cụ bạn có thể sử dụng với máy tiện để sản xuất các bộ phận tiện và định hình vật liệu thành hình dạng mong muốn. Chúng là một phần quan trọng của gia công CNC. Tuy nhiên, không có nhiều kiến thức về cách sử dụng chúng vì có rất nhiều loại dụng cụ cắt.
Vì vậy, bài viết này sẽ đề cập nhiều đến các loại dụng cụ tiện khác nhau trong tiện CNC . Và bạn cũng có thể biết cách chọn đúng loại dụng cụ cắt và máy tiện là gì và các hoạt động cắt khác nhau của máy tiện từ hướng dẫn này. Hãy để chúng ta sẽ đi sâu vào ngay sau đây.

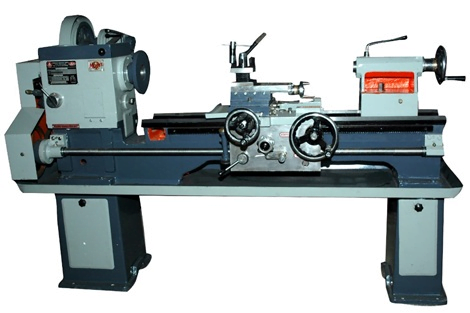

Máy Tiện Là Gì?
Máy tiện là một công cụ gia công có thể xoay kim loại hoặc gỗ theo hình dạng mong muốn. Nó sử dụng các công cụ cắt bằng dao tiện tĩnh để thực hiện một số hoạt động, chẳng hạn như tiện, cắt rãnh, khía,tiện ren, khoan, tiện mặt, doa và cắt. Và máy tiện thường được sử dụng để loại bỏ vật liệu thừa ra khỏi phôi để đạt được một kích thước và hình dạng xác định của phôi.

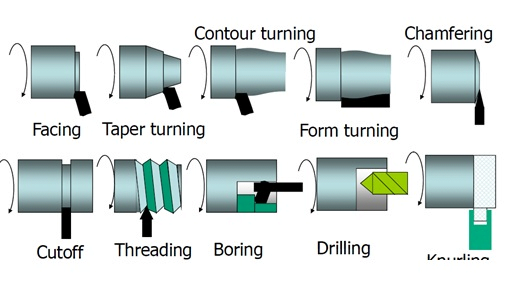

Các Hoạt Động Của Dụng Cụ Cắt Tiện Thông Thường
Tùy thuộc vào máy tiện, có các hoạt động cắt máy tiện khác nhau mà bạn có thể trải qua để có được hình dạng mong muốn. Dưới đây là phần giải thích ngắn gọn về các thao tác phổ biến mà bạn sử dụng trong dự án gia công của bạn .
Tiện mặt đầu
Gia công mặt là bước đầu tiên trong hầu hết các hoạt động của gia công tiện. Nó liên quan đến việc cắt kim loại từ một đầu để bạn có thể khoan tâm phôi hoặc khoan lỗ một cách chính xác hơn.
Tiện Côn
Tiện côn liên quan đến việc cắt kim loại thành hình nón bằng cách sử dụng con quay điều khiển của bàn gá dao. Tùy thuộc vào yêu cầu, bạn cũng có thể thay đổi góc độ bằng cách điều chỉnh bàn xoay dao theo góc độ mà bạn muốn.
Tiện Ngoài
Tiện trụ ngoài bao gồm việc cắt vật liệu song song với trục. Đây là một hoạt động quan trọng được sử dụng để giảm đường kính của vật liệu
Tiện Cắt Phôi
Tiện cắt phôi là việc cắt phôi sau khi đã hoàn thành các bước . Nó liên quan đến việc sử dụng một công cụ cắt mà chúng tôi sẽ giới thiệu sau.
Phân Loại Các Dụng Cụ Cắt Tiện
Có ba loại phân loại chính cho dụng cụ cắt tiện: vật liệu, cách sử dụng và phương pháp cấp liệu. Dưới đây là phần giới thiệu chi tiết về ba cách phân loại khác nhau và các loại dụng cụ cắt phổ biến.
Phân loại theo chất liệu
Công cụ cắt bằng thép gió
Như tên gọi của nó, công cụ cắt được làm bằng thép tốc độ cao (HSS), có thể duy trì độ cứng mặc dù nó được đặt ở nhiệt độ bảo dưỡng lên đến 1000 ° F (588 ° C). Vì vậy, chúng rất lý tưởng để gia công thô và gia công bán tinh.
Công cụ cacbua
Lưỡi cắt của dụng cụ cacbit bắt nguồn từ cacbit. Vì vậy, chúng rất lý tưởng để cắt sắt, nhựa, thủy tinh, đá, thép và các vật liệu khó khác.
Lưỡi kim cương
Kim cương là một vật liệu rất cứng và chịu mài mòn. Nó có hệ số ma sát thấp, mô đun đàn hồi cao, dẫn nhiệt cao và hệ số giãn nở nhiệt thấp. Do đó, các dụng cụ tiện có cạnh cắt kim cương là lý tưởng để gia công chính xác các vật liệu giòn, chịu mài mòn, phù hợp và cứng như than chì.
Vật liệu khác
Lưỡi cắt của các loại máy tiện công cụ này đến từ các vật liệu khác như gốm. Do đó, chúng rất lý tưởng để gia công thô và cắt các hợp kim cứng.
Phân loại dụng cụ cắt tiện theo mục đích sử dụng
Công cụ cắt
Có hai loại dụng cụ tiện cắt gọt chung về công dụng của chúng: dụng cụ tiện thô và dụng cụ tiện tinh.

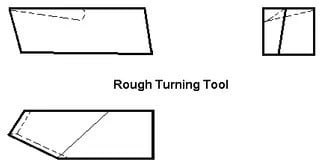

Công cụ tiện thô ( Dao Tiện Thô)
Dụng cụ tiện thô được sử dụng để tháo các bộ phận lớn của phôi trong thời gian rất ngắn. Chúng có góc cắt mặt đất cho phép loại bỏ và chúng có thể chịu được áp lực cắt tối đa.

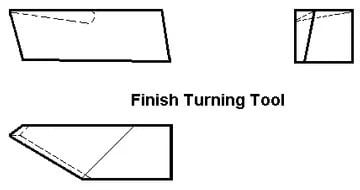

Công cụ tiện tinh ( Dao Tiện Tinh)
Tiện tinh là các loại máy công cụ tiện được sử dụng để loại bỏ các bộ phận nhỏ của phôi. Góc được mài nhỏ hơn và nhọn hơn, sản phẩm cuối cùng có bề mặt nhẵn và chính xác.
Công cụ tiện lỗ trong
Tiện lỗ trong là một loại dụng cụ tiện được sử dụng để mở rộng lỗ. Những dụng cụ cắt tiện này được đưa vào một lỗ có sẵn và được sử dụng để mở rộng đường kính của lỗ.
Công cụ vát mép
Dụng cụ vát mép là dụng cụ cắt tiện dùng để tạo rãnh trên một chi tiết. Nó cũng có thể được sử dụng để loại bỏ các cạnh sắc hoặc nguy hiểm trên phôi.
Công cụ lăn nhám
Dụng cụ tiện có khía là một loại dụng cụ tiện có thể sản xuất các bộ phận của máy tiện có khía bằng cách lăn lên phôi. Do đó, Bạn có thể sử dụng chúng như một thanh nắm cho tay cầm hoặc các vật như đai ốc.

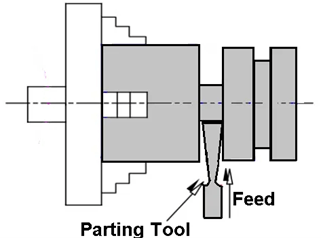

Công cụ cắt rãnh hoặc cắt đứt
Dụng cụ cắt rãnh là một công cụ có lưỡi hẹp được sử dụng để cắt các mảnh vật liệu ra khỏi phôi. Nó có nhiều dạng và cách sử dụng với việc sử dụng phổ biến cho thấy nó có chức năng như một công cụ tiện và công cụ cắt.

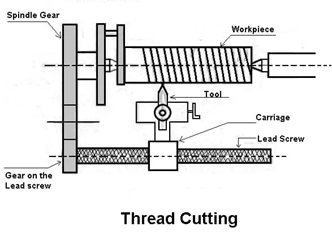

Công cụ tiện ren
Dụng cụ cắt ren được áp dụng để cắt ren trên chi tiết máy tiện. Có hai hình thức chung: cắt ren trong và ren ngoài. Cắt ren ngoài liên quan đến việc phôi được giữ trong mâm cặp hoặc được gắn giữa hai tâm. Tuy nhiên, trong quá trình cắt ren trong, chi tiết được giữ trong mâm cặp.
Công cụ tiện mặt đầu
Tiện mặt đầu dùng để cắt một bề mặt phẳng vuông góc với trục quay của phôi. Giá đỡ dao nằm trên hộp máy tiện giữ dụng cụ trong suốt quá trình để nó có thể ăn dao vuông góc qua trục quay của chi tiết.
Phân loại dụng cụ cắt máy tiện theo phương pháp áp dụng nguồn cấp dữ liệu

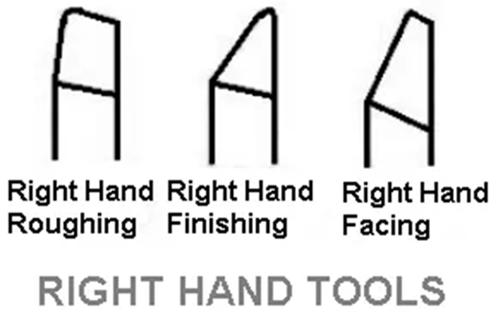

Công cụ cắt phải ( Dao Phải)
Một công cụ bên phải loại bỏ vật liệu khi di chuyển từ phải sang trái (trên hình là góc nhìn từ trên xuống ). Tên công tiện phải được sử dụng dựa trên sự tương tự về bàn tay con người. Sử dụng tay phải của con người, ngón tay cái đại diện cho hướng đi của dao. Do đó, lưỡi cắt chính của dụng cụ nằm ở phía bên trái của dụng cụ.
Công cụ tay trái
Không giống như công cụ bên phải, công cụ cắt bên trái loại bỏ vật liệu khi di chuyển từ trái sang phải.Sử dụng bàn tay trái của con người, ngón tay cái thể hiện hướng tiến dao. Do đó, lưỡi cắt chính của dụng cụ nằm ở phía bên phải của dụng cụ.

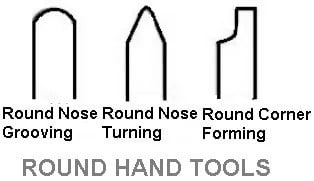

Công cụ cắt có mũi tròn
Dụng cụ tiện mũi tròn. Dao được đưa từ trái sang phải hoặc từ phải sang đầu bên trái của máy tiện. Do có cạnh tròn nên dao tiện mũi tròn là công cụ phổ biến trong gia công tiện tinh.
Cách chọn Máy tiện
Lựa chọn một dụng cụ cắt máy tiện đi kèm với việc tìm hiểu các yếu tố nhất định về thiết bị, và dưới đây là những yếu tố rất quan trọng bạn phải xem xét.
Loại Vật Liệu
Loại vật liệu bạn đang cắt là một trong những yếu tố quan trọng vì nó quyết định loại dụng cụ tiện mà bạn có thể sử dụng. Các đặc tính quan trọng mà bạn phải xem xét trước khi chọn một công cụ tiện bao gồm: độ cứng, khả năng chống mài mòn, độ dẻo dai và độ cứng. Các đặc tính này có thể xác định loại dụng cụ cắt được sử dụng trong máy tiện. Ví dụ, vật liệu cực kỳ cứng cần dụng cụ cacbua hoặc dụng cụ kim cương.
Hình Dạng Của Công Cụ Cắt
Hình dạng của công cụ cũng là một yếu tố khác cần xem xét trong quá trình lựa chọn. Vị trí của lưỡi cắt cũng xác định hướng mà dụng cụ sẽ cắt (dụng cụ cắt phải, dụng cụ cắt trái và dụng cụ mũi tròn).
Hình Dạng Mong Muốn
Tất cả các loại dụng cụ tiện được liệt kê dưới sự phân loại theo cách sử dụng có thể dẫn đến một hình dạng xác định. Do đó, bạn phải tích hợp hình dạng mong muốn vào công cụ tiện cần thiết. Do sự phức tạp của hầu hết các sản phẩm gia công , bạn có thể cần chọn một số công cụ cắt.
Việc chọn đúng loại dụng cụ được sử dụng trong máy tiện có thể là một vấn đề nhỏ nếu bạn chưa quen với quy trình tiện hoặc tiện CNC. Tuy nhiên, thay vì lo lắng về việc bạn phải biết bao nhiêu, tại sao không tham gia vào dịch vụ của các chuyên gia trong lĩnh vực như vậy. Tại CNC Ánh Kim, chúng tôi có các kỹ sư có nhiều năm kinh nghiệm trong lĩnh vực gia công CNC với sự hiểu biết về các loại dụng cụ cắt tiện và ứng dụng của chúng. Bằng cách chọn chúng tôi, bạn có thể tiếp cận với nhiều năm kinh nghiệm và hướng tới chất lượng . Chỉ cần liên hệ với chúng tôi. Chúng tôi phục vụ bạn!
Kết Luận
Dụng cụ cắt tiện là một phần quan trọng của bất kỳ hoạt động gia công CNC hoặc tiện CNC. Tuy nhiên, có nhiều loại dụng cụ cắt trong máy tiện có sẵn không có sự khác biệt rõ rệt đối với nhiều kỹ sư. Để đơn giản hóa nó, bài viết này đã giới thiệu các phân loại khác nhau của các dụng cụ tiện và cách chọn chúng. Nếu bạn vẫn không chắc loại máy tiện nào có thể tạo ra hình dạng mong muốn của bạn, hãy liên hệ với chúng tôi để nhận được đề xuất chuyên nghiệp từ nhóm chuyên gia của chúng tôi hoặc liên hệ với chúng tôi qua số điện thoại hoặc email ngay bây giờ.
