Trong máy tiện tự động, đặc biệt là máy Swiss-type, hệ thống kẹp phôi ảnh hưởng trực tiếp đến độ đồng tâm, độ ổn định và độ chính xác khi gia công. Main Spindle Collet, Sub Spindle Collet và Guide Bushing là những bộ phận quan trọng, đảm nhiệm các chức năng khác nhau trong quá trình kẹp và dẫn hướng phôi. Bài viết dưới đây, CNC Ánh Kim sẽ giúp làm rõ collet máy tiện tự động là gì, sự khác nhau giữa Main Collet và Sub Spindle Collet, đồng thời gợi ý cách lựa chọn phù hợp.
Máy tiện cấp phôi tự động là gì?
Máy tiện cấp phôi tự động là dòng máy tiện CNC có khả năng gia công liên tục từ thanh phôi thông qua hệ thống cấp phôi tự động, giúp giảm thao tác thủ công và duy trì chu kỳ sản xuất ổn định. Tùy cấu hình, máy có thể thực hiện nhiều nguyên công như tiện, khoan, phay, taro hoặc gia công mặt sau trên cùng một hệ thống.
Đối với máy tiện tự động kiểu Swiss-type, phôi thường được kẹp và dẫn hướng bằng các bộ phận chuyên dụng nhằm duy trì độ ổn định và độ chính xác trong quá trình gia công. Trong đó, Main Spindle Collet, Sub Spindle Collet và Guide Bushing là những thành phần thường gặp, mỗi bộ phận đảm nhiệm một chức năng riêng trong việc kẹp, tiếp nhận hoặc hỗ trợ phôi.

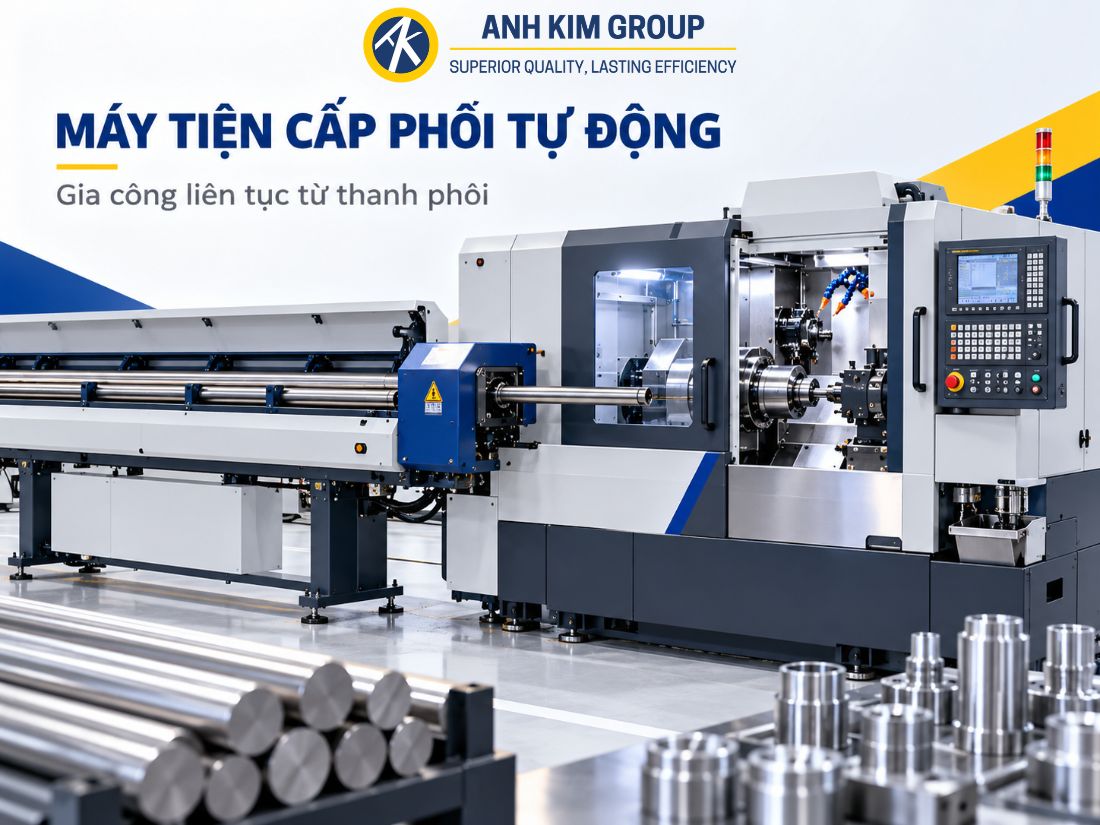

Máy tiện cấp phôi tự động giúp gia công liên tục từ thanh phôi, giảm thao tác thủ công
Thế nào là Guide bushing?
Guide bushing (bạc dẫn hướng) là một linh kiện trong máy tiện CNC. Tùy theo từng khu vực mà guide bushing có tên gọi khác trên thị trường như: bạc dẫn hướng, giá đỡ dẫn hướng, bạc lót dẫn hướng…
Bạc dẫn hướng sẽ có hai dạng chính, là bạc dẫn hướng động (quay cùng với phôi) và bạc dẫn hướng tĩnh. Bạc dẫn hướng có công dụng chính là để dẫn hướng và nâng đỡ phôi trong quá trình gia công.
Bạc dẫn hướng thường được làm từ thép hợp kim, có thể thay thế được để phù hợp với kích thước và hình dạng của chi tiết được gia công.
Khi gia công các chi tiết có độ dài lớn và mảnh, bạc dẫn hướng giúp giảm được đáng kể nguy cơ lệch hướng của chi tiết, từ đó giúp cải thiện được chất lượng sản phẩm và hiệu suất gia công.

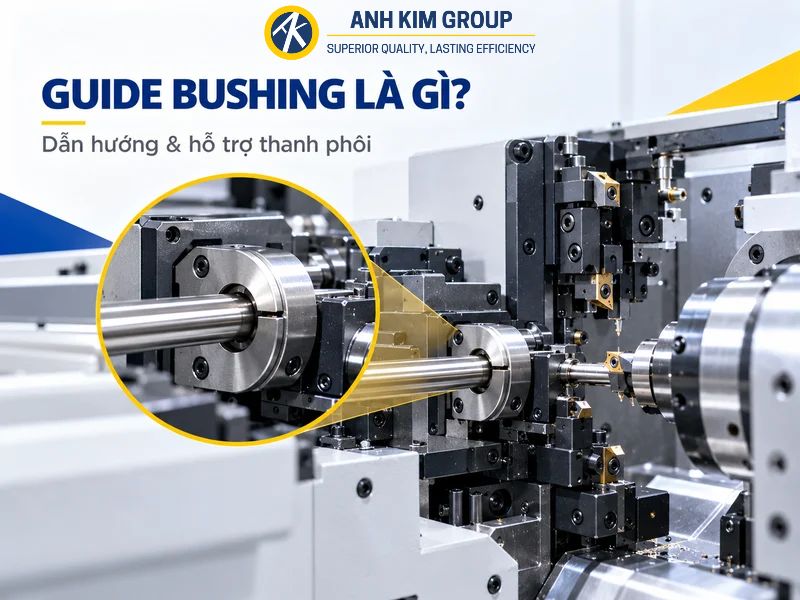

Guide bushing là linh kiện quan trọng trong máy CNC
Main Collet Chuck là gì và cách sử dụng?

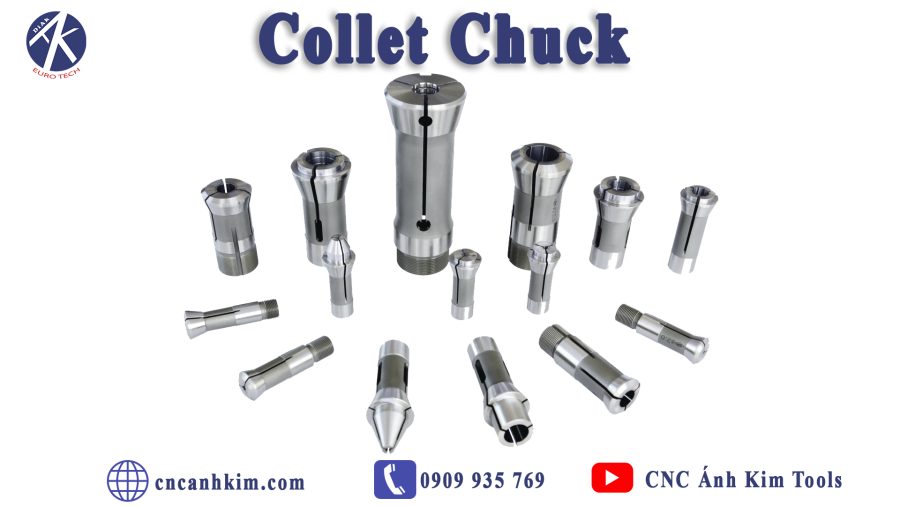

Main Collet Chuck (Main Spindle Collet) là bộ phận kẹp phôi được lắp tại trục chính của máy tiện tự động. Collet ôm quanh thanh phôi và tạo lực kẹp khi cơ cấu đóng collet hoạt động, giúp giữ phôi ổn định và đồng tâm trong suốt quá trình gia công.
Trong máy tiện tự động kiểu Swiss-type, Main Collet thường đảm nhiệm việc kẹp và truyền chuyển động quay từ trục chính đến thanh phôi. Tùy từng model máy, collet có nhiều kích thước và kiểu lỗ kẹp khác nhau để phù hợp với đường kính hoặc hình dạng phôi như tròn, lục giác hay các biên dạng chuyên dụng.
Khi sử dụng, thanh phôi được đưa qua Main Collet và kẹp tại vị trí gia công. Collet cần được lựa chọn đúng theo model máy, kích thước và hình dạng phôi, đồng thời đảm bảo bề mặt kẹp sạch và không bị mòn hoặc biến dạng. Việc sử dụng đúng collet giúp duy trì lực kẹp ổn định, hạn chế trượt phôi và góp phần đảm bảo độ chính xác trong quá trình gia công.
Sub Spindle Collet là gì và cách sử dụng?
Sub Spindle Collet (Back Spindle Collet) là bộ phận kẹp được lắp trên trục chính phụ của máy tiện tự động. Chức năng chính của collet này là tiếp nhận và giữ chi tiết từ trục chính để thực hiện các nguyên công ở mặt sau hoặc phần còn lại của chi tiết sau khi gia công chính.
Trong quá trình hoạt động, trục chính phụ có thể di chuyển đến vị trí nhận chi tiết từ Main Spindle. Sau khi Sub Spindle Collet kẹp giữ chi tiết ổn định, quá trình chuyển giao được thực hiện và máy tiếp tục các nguyên công như tiện, khoan, phay hoặc hoàn thiện mặt sau tùy theo cấu hình máy.
Tương tự Main Collet, Sub Spindle Collet cần được lựa chọn phù hợp với model máy, kích thước, hình dạng và vị trí kẹp của chi tiết. Việc sử dụng đúng collet giúp quá trình tiếp nhận phôi giữa hai trục chính diễn ra ổn định, duy trì độ đồng tâm và hạn chế xê dịch chi tiết trong quá trình gia công mặt sau.

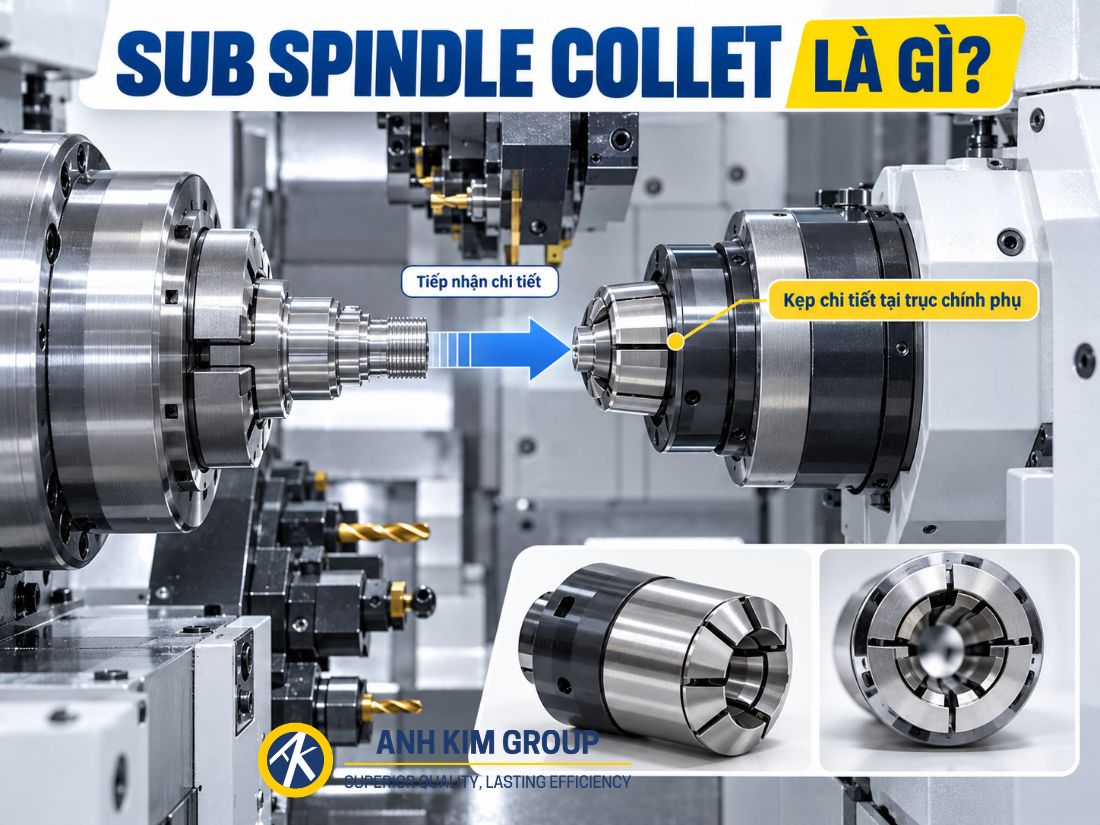

Đặc điểm của Sub Spindle Collet và cách sử dụng

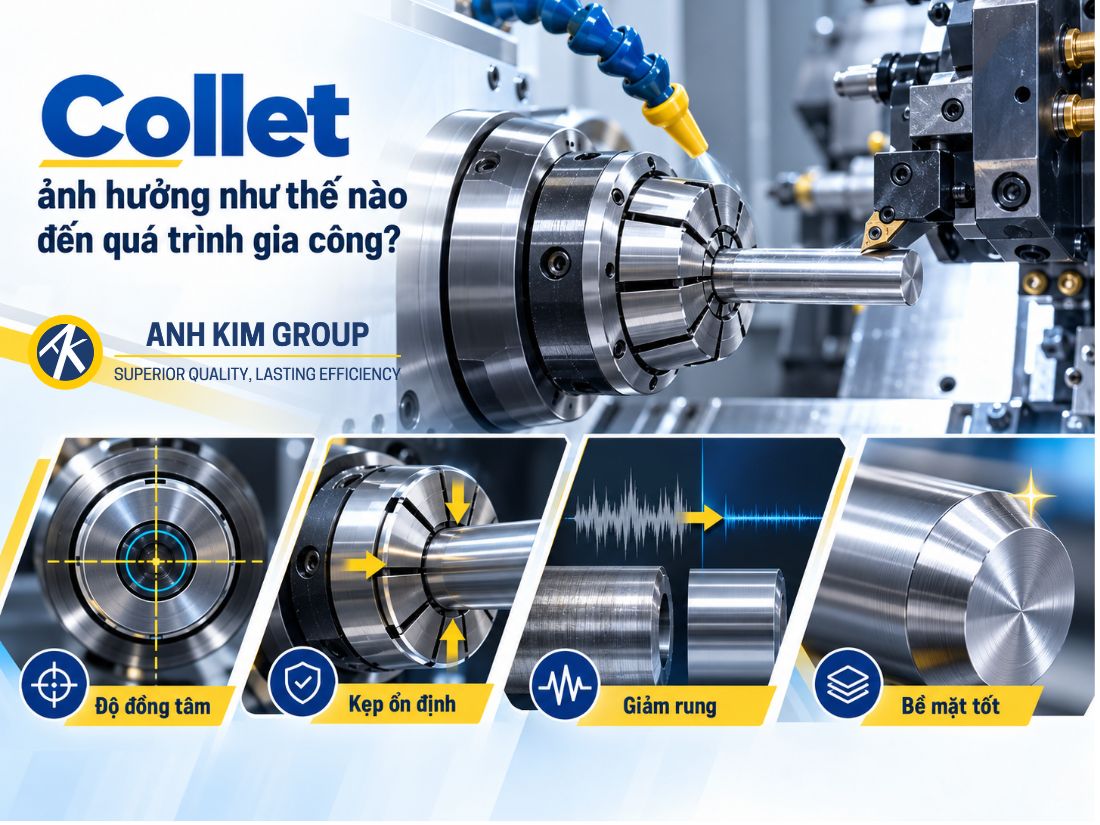

Collet ảnh hưởng như thế nào đến quá trình gia công?
Collet không chỉ giữ phôi mà còn ảnh hưởng trực tiếp đến độ ổn định và độ chính xác trong quá trình gia công. Một số yếu tố chính gồm:
- Độ đồng tâm: Collet phù hợp giúp giữ phôi đúng tâm, hạn chế độ đảo khi trục chính quay.
- Độ ổn định khi kẹp: Lực kẹp đều và đúng mức giúp hạn chế tình trạng trượt hoặc xê dịch phôi.
- Độ chính xác kích thước: Nếu collet bị mòn, biến dạng hoặc sai kích thước, chi tiết có thể phát sinh sai lệch sau gia công.
- Chất lượng bề mặt: Khả năng kẹp ổn định giúp giảm rung động, từ đó hỗ trợ duy trì bề mặt gia công đồng đều hơn.
- Khả năng chuyển giao chi tiết: Với Sub Spindle Collet, độ chính xác khi tiếp nhận chi tiết từ Main Spindle cũng ảnh hưởng đến các nguyên công gia công mặt sau.
Vì vậy, collet cần được lựa chọn đúng theo model máy, vị trí Main/Sub Spindle, kích thước và hình dạng phôi, đồng thời kiểm tra định kỳ tình trạng mòn để duy trì độ ổn định khi gia công.
Dấu hiệu collet cần kiểm tra hoặc thay thế
Trong quá trình sử dụng, collet có thể bị mòn hoặc giảm khả năng kẹp sau thời gian dài làm việc. Một số dấu hiệu thường gặp cần kiểm tra gồm:
- Phôi bị trượt hoặc xê dịch khi gia công: Có thể xuất phát từ lực kẹp không đủ, bề mặt kẹp bị mòn hoặc collet không còn phù hợp với kích thước phôi.
- Độ đảo của phôi tăng: Khi collet bị mòn hoặc biến dạng, khả năng giữ phôi đồng tâm có thể giảm, ảnh hưởng đến độ chính xác gia công.
- Kích thước chi tiết không ổn định: Sai số xuất hiện lặp lại giữa các sản phẩm có thể liên quan đến khả năng kẹp phôi không ổn định.
- Xuất hiện rung động bất thường: Collet kẹp không đều hoặc phôi không được giữ chắc có thể làm tăng rung trong quá trình cắt.
- Bề mặt chi tiết không đồng đều: Rung động hoặc xê dịch phôi có thể ảnh hưởng đến chất lượng bề mặt sau gia công.
- Collet có dấu hiệu mòn, nứt hoặc biến dạng: Đây là dấu hiệu cần kiểm tra kỹ và cân nhắc thay thế để tránh ảnh hưởng đến quá trình kẹp phôi.
Tuy nhiên, các hiện tượng trên không phải lúc nào cũng bắt nguồn từ collet. Cần kiểm tra đồng thời phôi, spindle, cơ cấu kẹp, dao cắt và thông số gia công trước khi xác định nguyên nhân và quyết định thay thế.

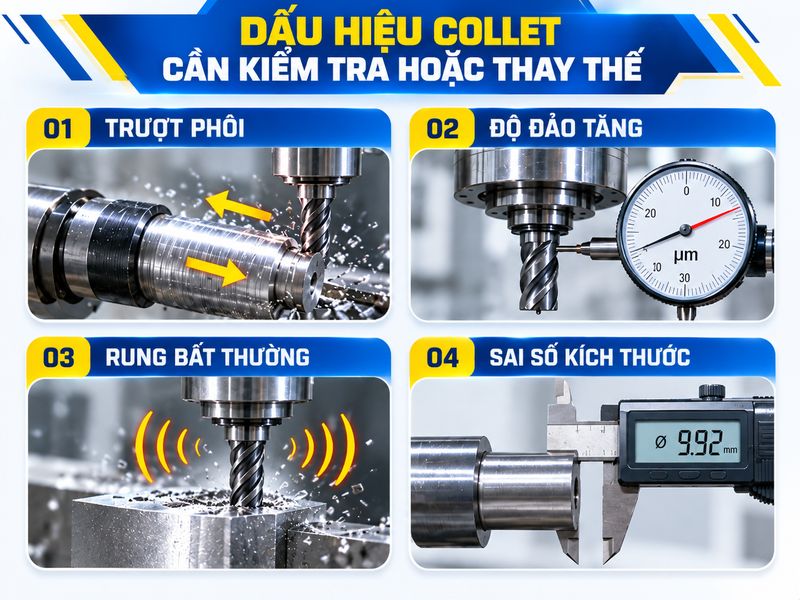

Một số dấu hiệu cho thấy collet đang hoạt động bất thường cần lưu ý
Cách chọn collet cho máy tiện tự động
Để lựa chọn collet phù hợp, không nên chỉ dựa vào đường kính phôi mà cần kiểm tra đồng thời nhiều yếu tố liên quan đến máy và điều kiện gia công:
- Hãng và model máy: Mỗi dòng máy có thể sử dụng quy cách collet khác nhau, vì vậy cần xác định chính xác model trước khi lựa chọn.
- Vị trí sử dụng: Phân biệt rõ Main Spindle Collet hay Sub Spindle Collet để tránh nhầm loại và sai vị trí lắp.
- Kích thước phôi: Đường kính hoặc kích thước vùng kẹp cần phù hợp với khả năng làm việc của collet.
- Hình dạng phôi: Ngoài phôi tròn, một số ứng dụng có thể sử dụng phôi lục giác, vuông hoặc biên dạng đặc biệt và cần loại collet tương ứng.
- Mã collet đang sử dụng: Nếu có, nên đối chiếu mã sản phẩm cũ, kích thước thực tế hoặc catalogue của máy để xác định chính xác quy cách thay thế.
- Yêu cầu gia công: Với các chi tiết yêu cầu độ chính xác cao, cần chú ý thêm đến độ đồng tâm, lực kẹp và tình trạng bề mặt kẹp của collet.
Việc xác định đầy đủ các thông tin trên giúp hạn chế tình trạng sai mã, không tương thích hoặc kẹp phôi không ổn định sau khi lắp đặt.
Tại CNC ÁNH KIM, khách hàng có thể cung cấp hãng và model máy, vị trí Main/Sub Spindle, mã collet cũ, kích thước phôi hoặc hình ảnh sản phẩm đang sử dụng để đội ngũ kỹ thuật hỗ trợ kiểm tra và lựa chọn quy cách phù hợp. CNC ÁNH KIM cung cấp các dòng Main Spindle Collet, Sub Spindle Collet và Guide Bushing phục vụ nhiều nhu cầu gia công trên máy tiện tự động.
- Website: cncanhkim.com
- Danh mục sản phẩm: https://cncanhkim.com/danh-muc-san-pham/
- Catalogue: https://cncanhkim.com/download-catalogue/
- Hotline: 0886113609
- Fanpage: fb.com/cncanhkim
Kết luận
Main Spindle Collet, Sub Spindle Collet và Guide Bushing đều giữ vai trò quan trọng trong hệ thống kẹp và dẫn hướng phôi trên máy tiện tự động. Việc hiểu đúng chức năng, lựa chọn đúng quy cách và kiểm tra tình trạng collet định kỳ giúp duy trì độ ổn định, độ đồng tâm và chất lượng chi tiết trong quá trình gia công.
Nếu chưa xác định được loại collet phù hợp, khách hàng có thể cung cấp model máy, mã collet cũ, kích thước phôi hoặc hình ảnh thực tế để CNC ÁNH KIM hỗ trợ kiểm tra và tư vấn lựa chọn theo nhu cầu gia công.
