Trong gia công cơ khí, dao phay T-slot được sử dụng để tạo rãnh chữ T, rãnh ngầm hoặc các biên dạng có phần đáy rộng hơn miệng rãnh. Nhờ thiết kế đầu cắt lớn hơn cổ dao, dụng cụ có thể gia công những vị trí mà dao phay ngón thông thường khó tiếp cận. Khi đó, giải pháp thiết kế dao phay chữ T theo bản vẽ giúp chủ động hơn về kích thước, chiều sâu và biên dạng gia công.
Bên cạnh các dòng dao tiêu chuẩn, CNC Ánh Kim hỗ trợ tư vấn và thiết kế dao T-slot theo bản vẽ. Bài viết sau đây sẽ giải thích cụ thể về dòng dao chữ T và tư vấn thiết kế dao theo yêu cầu.
Dao phay T-slot là gì?
Dao phay T-slot hay còn được gọi là dao phay chữ T, đây là dụng cụ chuyên dùng để gia công rãnh có tiết diện dạng chữ T hoặc rãnh có phần mở rộng nằm bên dưới bề mặt chi tiết.
Dao thường gồm đầu cắt có đường kính lớn, phần cổ nhỏ hơn và chuôi gá dao. Khi gia công, rãnh dẫn thường được tạo trước bằng dao phay ngón. Sau đó dao T-slot đi vào rãnh này và cắt mở rộng hai bên để tạo biên dạng hoàn chỉnh. Cách gia công này giúp giảm lượng vật liệu bóc cùng lúc và hạn chế tải tác động lên phần cổ dao.
Dao phay chữ T là một công cụ gia công cơ khí chuyên dụng, được sử dụng để tạo các rãnh chữ T trên bề mặt kim loại. Điều đặc biệt tại Ánh Kim Group là chúng tôi cung cấp dịch vụ thiết kế dao phay theo bản vẽ riêng của khách hàng, đảm bảo đáp ứng chính xác nhu cầu gia công của từng doanh nghiệp.

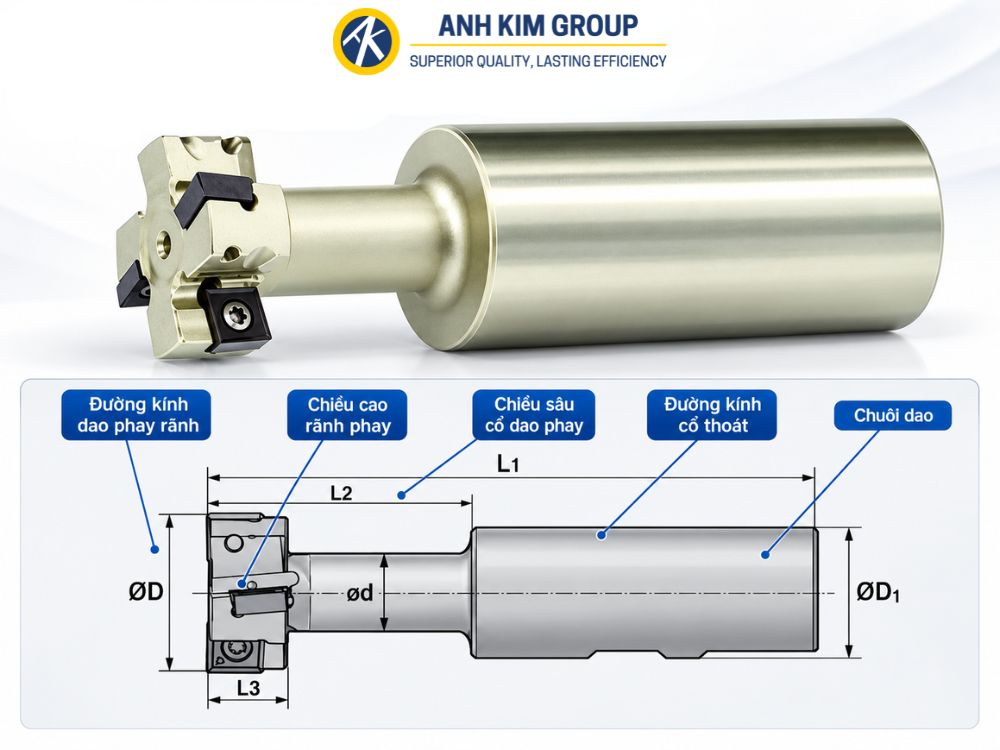

Cấu tạo và đặc điểm của dao chữ T
Phần quan trọng nhất của dao phay là đầu cắt. Đường kính và chiều rộng đầu dao quyết định trực tiếp kích thước phần rãnh được tạo ra.
Phía sau đầu cắt là cổ dao có đường kính nhỏ hơn, giúp dao đi sâu vào trong rãnh và gia công phần vật liệu nằm phía dưới. Tuy nhiên, cổ dao càng dài hoặc càng nhỏ thì độ cứng vững càng giảm, dễ phát sinh rung hoặc võng khi cắt.
Phần chuôi dùng để gá dao vào holder hoặc collet trên máy CNC. Độ đồng tâm và độ chắc chắn của hệ thống gá ảnh hưởng trực tiếp đến độ chính xác và tuổi thọ dao.

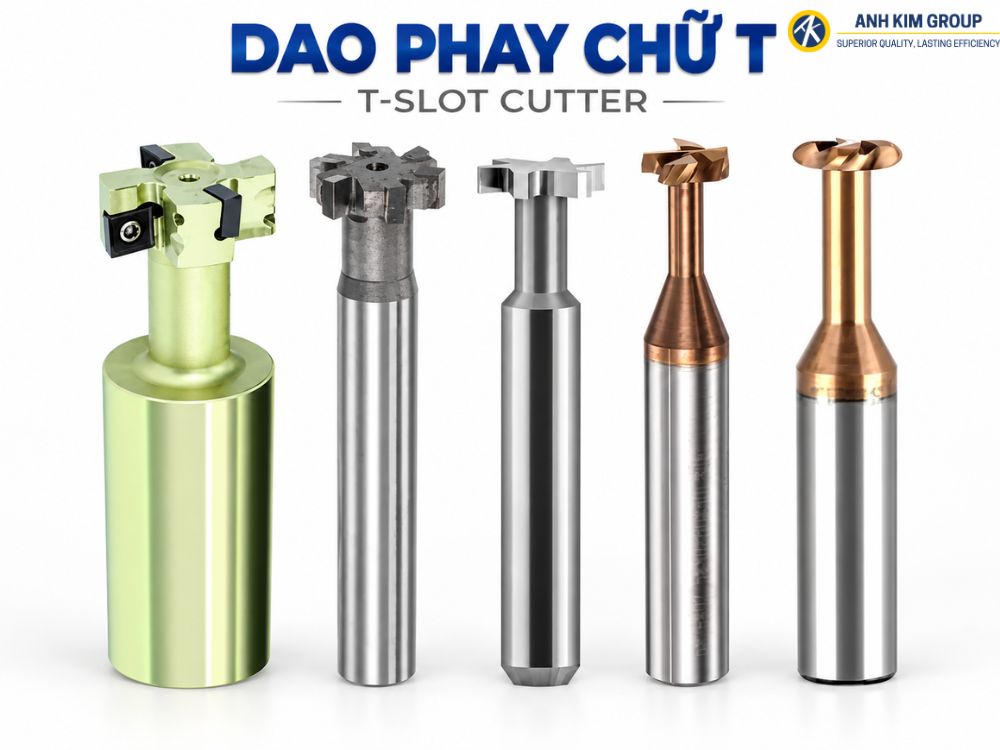

Đặc điểm nổi bật của dao phay T-Slot tại CNC Ánh Kim
Dao T-slot của CNC Ánh Kim được chế tạo từ carbide nguyên khối và còn có cán dao gắn insert.
- Thiết kế theo bản vẽ: Sản xuất theo yêu cầu, đảm bảo độ chính xác tuyệt đối.
- Chất liệu cao cấp: Sử dụng hợp kim chất lượng cao, đảm bảo độ bền và hiệu suất cắt tối ưu.
- Gia công chính xác: Công nghệ mài CNC hiện đại giúp dao sắc bén, bề mặt cắt mịn.
- Ứng dụng đa dạng: Phù hợp với nhiều vật liệu như nhôm, thép, inox, hợp kim.

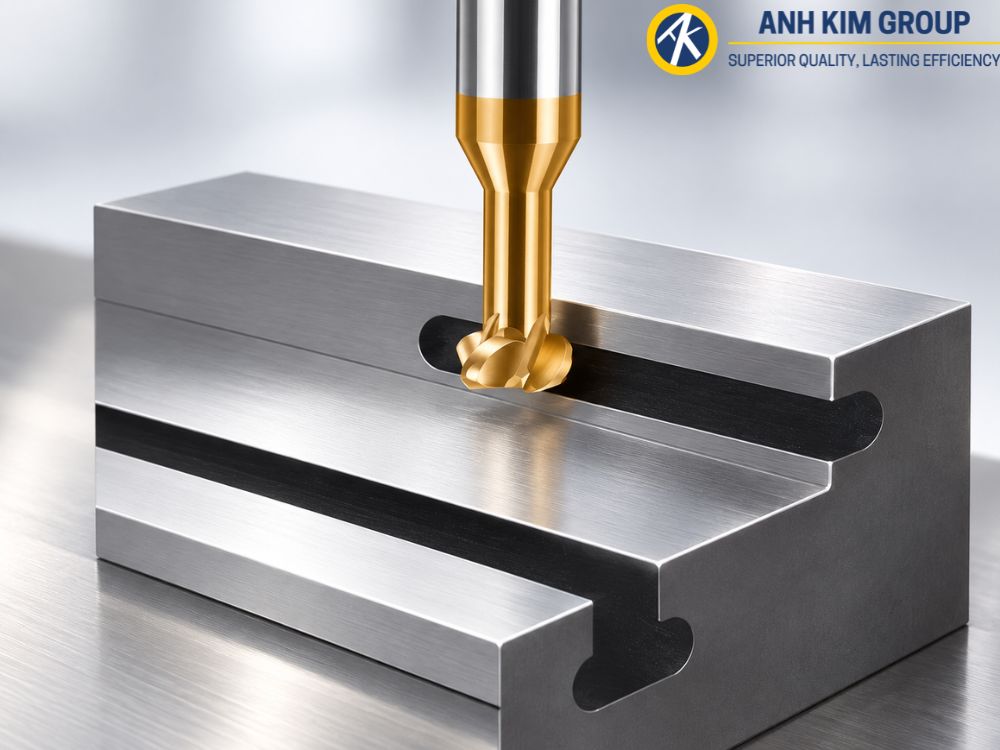

Ứng dụng của dao T-slot trong gia công CNC
Ứng dụng phổ biến nhất của dao T slot là gia công rãnh chữ T trên bàn máy, đồ gá, jig, fixture và các chi tiết cơ khí cần lắp bulông chữ T hoặc cơ cấu trượt. Ngoài ra, dao còn được sử dụng để gia công một số dạng rãnh then, rãnh ngầm hoặc biên dạng đặc biệt nằm phía dưới bề mặt chi tiết.
Dao T-Slot được sử dụng phổ biến trong:
- Gia công rãnh chữ T trên các bề mặt kim loại.
- Sản xuất linh kiện cơ khí chính xác.
- Ngành công nghiệp ô tô, hàng không và sản xuất máy móc.

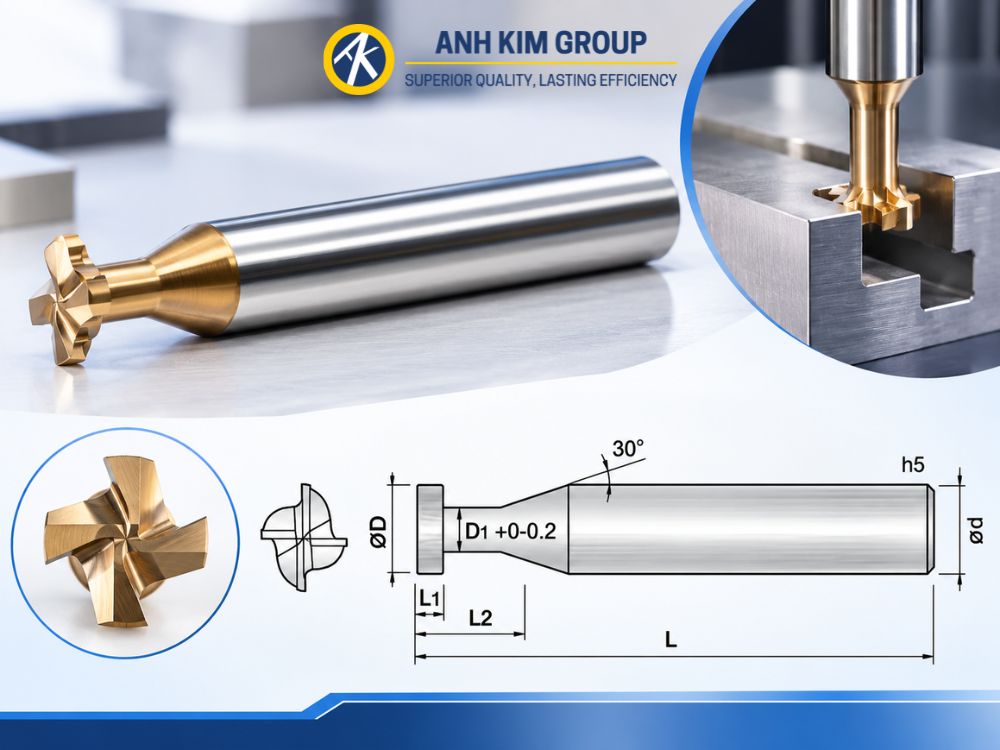

Thiết kế dao phay T-slot theo bản vẽ tại CNC Ánh Kim
Với các rãnh có đường kính, chiều rộng hoặc chiều sâu đặc biệt, việc thiết kế dao riêng giúp dụng cụ phù hợp hơn với biên dạng cần gia công.
CNC Ánh Kim hỗ trợ tư vấn và thiết kế dao phay T-slot theo bản vẽ, dựa trên thông số của chi tiết và điều kiện gia công thực tế. Khi thiết kế, cần cân đối giữa đường kính đầu dao, chiều rộng cắt, đường kính cổ và chiều dài làm việc. Nếu cổ quá nhỏ hoặc quá dài, dao dễ rung và giảm độ cứng vững. Ngược lại nếu cổ dao quá lớn, dao có thể không đi vào được rãnh dẫn. Ngoài ra vật liệu dao, số lưỡi cắt và lớp phủ cũng vô cùng quan trọng để phù hợp với vật liệu phôi và yêu cầu của sản xuất.
Thông tin cần chuẩn bị khi đặt dao chữ T theo yêu cầu
Những thông tin sau đây sẽ giúp CNC Ánh Kim xác định quy cách dao phù hợp hơn, đồng thời hạn chế việc phải chỉnh sửa thiết kế nhiều lần.
- Bản vẽ chi tiết, khu vực rãnh cần gia công
- Kích thước rãnh: chiều rộng, chiều sâu và kích thước miệng rãnh
- Dung sai yêu cầu nếu có
- Vật liệu gia công và độ cứng của phôi
- Thông tin máy CNC và kiểu gá dao đang sử dụng
Với những chi tiết có rãnh T kích thước đặc biệt, doanh nghiệp có thể gửi bản vẽ cho CNC Ánh Kim để được tư vấn quy cách và thiết kế dao phù hợp. Việc lựa chọn đúng dao ngay từ đầu giúp quá trình gia công ổn định hơn, kiểm soát kích thước tốt và hạn chế các bước chỉnh sửa không cần thiết.
