CÔNG NĂNG THỰC TẾ CỦA DAO TIỆN ĐỊNH HÌNH

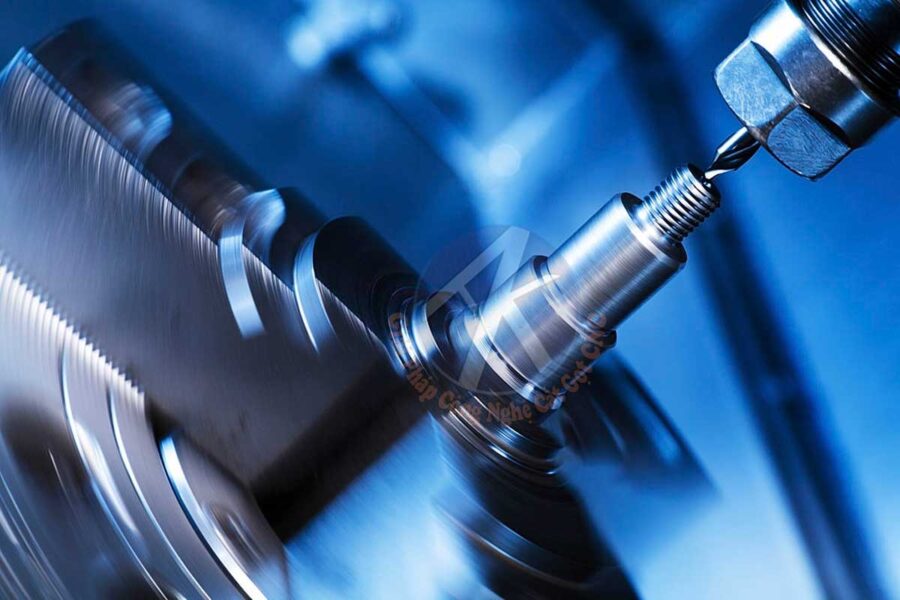

Máy-tiện

Dao tiện định hình là gì?

  • Dao tiện định hình là loại dao được thiết kế nguyên khối, sử dụng các loại vật liệu phù hợp để tạo ra biên dạng đạt với yêu cầu kỹ thuật trên bề mặt chi tiết, sản phẩm mà chúng ta gia công.
  • Dao tiện thường có đường viền dao và lưỡi cắt chính phù hợp với biên dạng cần gia công.
Sản-phẩm-sau-khi-sử-dụng-dao-tiện-định-hình
Hình 1. Sản phẩm sau khi dùng dao tiện định hình

Phân loại Dao tiện định hình

Chúng có thể chia làm các loại sau đây:

  • Theo kết cấu: có thể phân làm 2 loại là dao tiện lọai hình tròn và dao tiện loại hình lăng trụ.
  • Theo cách gá tương đối của dao đối với chi tiết gia công có 2 loại: dao định hình hướng kính và dao định hình tiếp tuyến.
    Dao hướng kính có hướng chạy dao theo hướng bán kính của chi tiết,
    còn dao tiếp tuyến chạy dao theo hướng tiếp tuyến với bề mặt gia công. Dao định hình tiếp tuyến thường dùng để gia công những chi tiết chịu uốn kém, chiều cao hình dáng chi tiết không sâu.
  • Theo vị trí trục dao và trục chi tiết gia công : có dao gá thẳng và dao
    gá nghiêng.
Dao-tiện-định-hình-dạng-tròn
Hình 3. Dao tiện định hình dạng tròn
Dao-tiện-định-hình-lăng-trụ
Hình 2. Dao tiện định hình lăng trụ

Các loại dao định hình đực sử dụng rộng rãi hiện nay:

Ngoài các loại dao được nêu trên, thì sau đây cũng là các loại dao định hình được thiết kế riêng để gia công các loại biên dạng, hình dáng chi tiết, sản phẩm khác nhau. Đó là dòng dao tiện định hình dùng để gia công các chi tiết nhỏ, mà các loại dao khác không gia công được.

Dao tiện móc lỗ định hình sử dụng cho đường kính nhỏ:

Dùng để gia công móc lỗ các chi tiết dạng tròn, đường kính lỗ nhỏ, dưới 10mm. Nên chọn đúng loại dao phù hợp để gia công biên dạng các chi tiết, sản phẩm.

Thích hợp để gia công hàng loạt các chi tiết, với lớp phủ hiện đại, vật liệu carbide làm tool giúp cho quá trình gia công tránh bị rung động khi gia công. Có thể gia công nhiều loại vật liệu như thép, inox và gang.

Dao-tiện-định-hình-phù-hợp-để-móc-lỗ-biên-dạng-lỗ-lượn-sóng
Hình 4. Dao-tiện-định-hình-phù-hợp-để-móc-lỗ-biên-dạng-lỗ-lượn-sóng
Dao-tiện-định-hình-phù-hợp-để-gia-công-móc-lỗ-biên-dạng-lỗ-gấp-khúc
Hình 5. Dao-tiện-định-hình-phù-hợp-để-gia-công-móc-lỗ-biên-dạng-lỗ-gấp-khúc
Dao-tiện-định-hình-phù-hợp-để-gia-công-móc-lỗ-biên-dạng-lỗ-bằng-phẳng
Hình 6. Dao-tiện-định-hình-phù-hợp-để-gia-công-móc-lỗ-biên-dạng-lỗ-bằng-phẳng

Dao tiện chích rãnh định hình sử dụng cho các loại đường kình nhỏ:

Dao tiện loại này dùng để gia công chích rãnh các chi tiết rãnh bên trong lỗ dưới 10mm, mà các loại cán có đường kính lớn không thể làm được.

Thích hợp để gia công hàng loạt các chi tiết, với lớp phủ hiện đại, vật liệu carbide làm tool giúp cho quá trình gia công tránh bị rung động khi gia công. Với góc Re trên đỉnh chích rãnh . Có thể gia công nhiều loại vật liệu như thép, inox và gang.

Dao-tiện-chích-rãnh-định-hình-phù-hợp-để-gia-công-chích-rãnh-lỗ
Hình 7. Dao-tiện-chích-rãnh-định-hình-phù-hợp-để-gia-công-chích-rãnh-lỗ
Dao-tiện-chích-rãnh-có-góc-R-phù-hợp-để-gia-công-chích-rãnh-lỗ
Hình 8. Dao-tiện-chích-rãnh-có-góc-R-phù-hợp-để-gia-công-chích-rãnh-lỗ

Dao tiện ren định hình sử dụng cho các loại đường kính nhỏ:

Dao tiện loại này dùng để gia côngtiện ren các chi tiết ren bên trong lỗ dưới 10mm, mà các loại cán có đường kính lớn không thể làm được.

Phù hợp với chi tiết nhỏ, bước ren đa dạng, đáp úng được yêu cầu của bản vẽ.

Dao-tiện-ren-định-hình-góc-60-độ-phù-hợp-gia-công-ren-lỗ
Hình 9. Dao-tiện-ren-định-hình-góc-60-độ-phù-hợp-gia-công-ren-lỗ

Để gá các loại dao tiện móc lỗ nhỏ vào ụ dao để vừa với kích thước ụ dao, chúng ta cần chọn áo kẹp cán tiện( Sleeve)phù hợp với đường kính cán dao tiện để tránh trường hợp cán tiện quá nhỏ không vừa với đường kính ụ dao máy tiện, chúng ta cùng xem qua hình dạng nha:

Áo kịp cán tiện định hình
Hình 10. Áo kịp cán tiện định hình

Ứng dụng thực tế và ưu điểm của dao định hình:

Ưu điểm:

  • Để đảm bảo được độ đồng nhất về hình dáng, độ chính xác về kích thước    của chi tiết cần gia công, dao định hình phụ thuộc rất lớn về độ chính xác khi chế tạo dao, chọn dao định hình phù hợp, còn phụ thuộc vào chương trình máy lập trình có phù hợp, người đứng máy có tay nghề cao hay không.
  • Dao tiện cho năng suất cao, đạt yêu cầu, tuổi thọ của dao được lâu dài( do lượng dư gia công thường nhỏ, ít mòn dao).
  • Thích hợp để gia công hàng loạt các chi tiết vó độ chính xác cao.
  • Có thể mài lại để sử dụng lâu dài.

Ứng dụng thực tế:

  • Hiện nay dao định hình được sử dụng rộng rãi trong các lĩnh vực thiết kế, gia công các thiết bị y tế.
  • Dây chuyền sản xuất cần sản xuất chính xác mà không cần phải trải qua nhiều nguyên công.
  • Định hình tạo khuôn răng, sử dụng để gia công các trang thiết bị bổ trợ để phục hồi, chỉnh hình khuôn răng,..
  • Ngoài ra còn được sử dụng để phục vụ gia công chi tiết trong các board mạch điện tử, ống kính quang học, kính hiển vi, các ống kình sử dụng trong máy ảnh,…
  • Với sự phát triển không ngừng nghỉ của sự phát triển của nghành cơ khí thì dao định hình là một phần không thể thiếu trong quá trình gia công, sản xuất hàng loạt các chi tiết, sản phẩm. Nhằm phục vụ đời sống, mục đích của con người, dần đưa công nghệ đến gần hơn với chúng ta.
Công-nghệ-dao-định-hình
Hình 11. Công nghệ dao định hình ngày càng được ứng dụng rộng rãi

Trên đây là bài viết chia sẻ về công dụng thực sự của loại dao tiện định hình, hi vọng sẽ cung cấp cho các bạn nhiều thông tin hữu ích về cách phân loại dao định hình và các ứng dụng khi chọn dao nhé!
