Mô tả cơ bản – Dao phay PH-FPR 4000
- Thương hiệu: ECHAIN-TAIWAN.
- Vật liệu: Carbide – hợp kim cứng gồm kim loại và cacbon.
- Mã sản phẩm: PH-FPR4000
- Đường kính cắt (DC) : Ø1 – Ø20.
- Góc xoắn 35°/38°.
- Số me cắt: 4 me.
- Lớp phủ: AlTin.
- Vật liệu gia công: Thép 45C, SKD11, 61, Nak80,..
- Độ cứng vật liệu gia công nhỏ hơn 55HRC.
- Ứng dụng: Phay mặt, phay biên dạng, phay hốc, biên dạng 3D,…
Ưu điểm – Dao phay PH-FPR 4000
- Sử dụng nguồn nguyên liệu carbide nhập khẩu mới nhất, có thể đạt được độ cứng lên đến 55HRC.
- Rãnh cắt giúp cải thiện sự va chạm và tăng khả năng độ bền của dao.
- Giảm tối thiểu sức cản khi cắt phôi chế độ cao.
- Dao phay PH-FPR4000 thích hợp dùng để phay thô (phá thô) và chạy tinh sản phẩm với 4 me cắt và góc xoắn 35°/38° giúp việc thoát phoi dễ dàng, giảm nhiệt độ trong quá trình gia công.
- Sản phẩm đa dạng kích thước, đảm bảo thông số kỹ thuật, phù hợp với nhiều nguyên công khác nhau.
- Độ bền cao, chống mài mòn tốt là những yếu tố giúp tăng tuổi thọ dao. Đây chính là ưu điểm mà khách hàng ưu tiên lựa chọn dao phay PH-FPR4000.

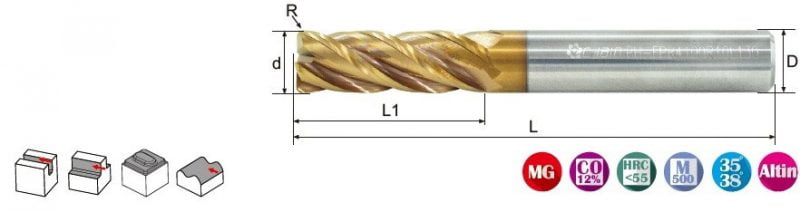

Thông số kỹ thuật – Dao phay PH-FPR 4000
Các thông số thể hiện trong Catalog:
- Model No: mã sản phẩm.
- DC: Đường kính lưỡi cắt (mm).
- R: Bán kính thể hiện trên đỉnh dao.
- APMX: Chiều sâu cắt tối đa (mm).
- DCON: Đường kính cán (mm)
- LU: Chiều dài lưỡi cắt (mm).
- LF: Chiều dài dao phay (mm).
- n: Tốc độ trục chính (Số vòng/phút)
- Vf: Vận tốc cắt (mm/phút)
| Model No | Stock | Diameter (d) | Radius (R=1/2d) | Flute length (L1) | O.A.L. (L) | Shank Dia (D) |
|---|---|---|---|---|---|---|
| PH-FPR4040R05 | 4 | 0.5 | 10 | 50 | 4 | |
| PH-FPR4040R10 | 4 | 1 | 10 | 50 | 4 | |
| PH-FPR4060R05 | 6 | 0.5 | 15 | 50 | 6 | |
| PH-FPR4060R10 | 6 | 1 | 15 | 50 | 6 | |
| H-FPR4080R05 | 8 | 0.5 | 20 | 60 | 8 | |
| PH-FPR4080R10 | 8 | 1 | 20 | 60 | 8 | |
| PH-FPR4100R05 | 10 | 0.5 | 25 | 75 | 10 | |
| PH-FPR4100R10 | 10 | 1 | 25 | 75 | 10 | |
| PH-FPR4100R10L130 | 10 | 1 | 30 | 75 | 10 | |
| PH-FPR4120R30L136 | 12 | 3 | 36 | 75 | 12 | |
| PH-FPR4120R05 | 12 | 0.5 | 30 | 75 | 12 | |
| PH-FPR4120R10 | 12 | 1 | 30 | 75 | 12 |
